416-83-204-41-001101

厂牌: PRECI-DIP
产品描述: Push-Pull,Socket 2.54mm 2 4pin 3A 750nm 金 黑色 通孔安装 5.08mm(长度)*5.08mm(高度)
供应商型号: 437-4168320441001101
供应商: Mouser
标准整包数: 1

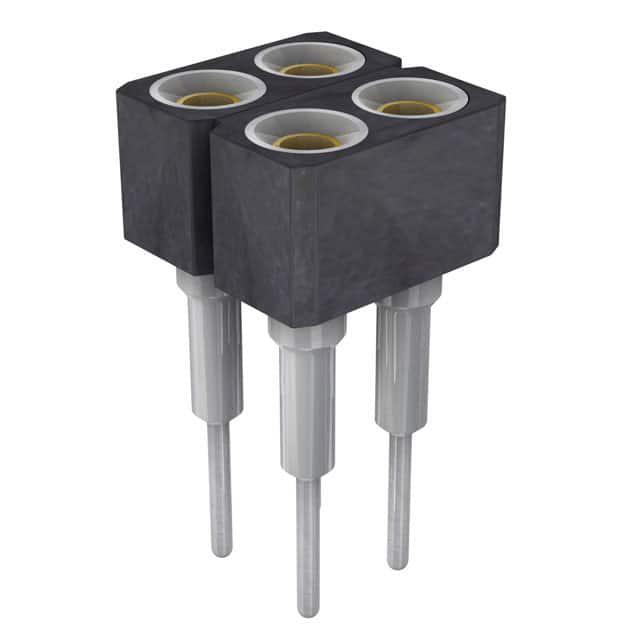

PRECI-DIP 矩形连接器 - 针座 - 插座/母插口 416-83-204-41-001101

416-83-204-41-001101概述


    产品简介


    PCB连接器系列416是一种用于印刷电路板(PCB)的双排直插式连接器。这类连接器主要用于实现信号、控制和电源传输的高效互连。其主要功能是提供可靠、稳定的电气连接,适用于各种工业控制系统、自动化设备、消费电子产品等领域。

    技术参数


    - 基本规格
    - 插针直径:0.40至0.56毫米
    - 额定电流:3安培
    - 接触电阻:最大10毫欧
    - 绝缘强度:最小1000伏交流电
    - 插入力:2牛顿(典型值)
    - 拔出力:1牛顿(典型值,用光洁度为0.43毫米的钢制测规)
    - 机械特性
    - 机械寿命:至少500次循环
    - 接触保留力:剪切力至少3.3牛顿(符合MIL-DTL-83734标准第4.6.4.2节)
    - 环境特性
    - 工作温度范围:-55℃至+125℃
    - 相对湿度范围:年平均湿度可达75%
    - 防火等级:UL 94 V-O
    - 其他
    - PCB孔径尺寸:2.54毫米网格下的完成孔直径为1.00至0.06毫米,钻孔直径为1.15±0.02毫米
    - PCB表面处理:锡层厚度5-15微米,铜层厚度至少25微米,镍金层厚度分别为2.5-5微米镍和0.05-0.2微米金

    产品特点和优势


    PCB连接器系列416具有以下显著优势:
    - 高可靠性:满足严格的工作温度和湿度要求,能够在极端环境下稳定工作。
    - 易于安装:采用直插式设计,安装简便快捷,节省人工成本。
    - 耐久性强:机械寿命高达500次循环以上,确保长期使用可靠性。
    - 优良的电气性能:接触电阻低,绝缘强度高,能有效减少信号损失和干扰。

    应用案例和使用建议


    - 应用案例:这种连接器广泛应用于工业控制系统中,如工厂自动化设备、测量仪器和医疗设备等。它们提供可靠的连接,确保系统的稳定运行。

    - 使用建议:在安装过程中应注意保持孔径尺寸和焊接质量,以确保良好的电气连接。对于复杂的多层电路板,应考虑使用专用工具来辅助安装。

    兼容性和支持


    - 兼容性:该产品可以与其他标准规格的电路板兼容,适用于广泛的电子产品。此外,厂商提供了详尽的技术文档和售后服务,帮助用户更好地理解和使用产品。

    常见问题与解决方案


    - 问题:连接器出现接触不良现象。
    - 解决方案:检查孔径尺寸是否符合标准,确保焊接质量和接触点的清洁度。
    - 问题:产品在高温环境下表现不佳。
    - 解决方案:确认使用符合要求的材料和工艺,确保产品能在预期温度范围内稳定工作。

    总结和推荐


    PCB连接器系列416是一款可靠且高效的电子元器件,具有卓越的电气特性和机械性能。它适用于多种复杂应用场景,无论是工业控制还是消费电子产品领域。基于其优异的性能和广泛的适用范围,我们强烈推荐此款连接器作为关键部件使用。

416-83-204-41-001101参数

参数
防护等级 -
间距-配接 2.54mm
排数 2
触头镀层 - 配接
颜色 黑色
触头镀层厚度 - 配接 750nm
针脚数 4pin
额定电流 3A
类型 Push-Pull,Socket
长*宽*高 5.08mm(长度)*5.08mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

416-83-204-41-001101厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

416-83-204-41-001101数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 矩形连接器 - 针座 - 插座/母插口 PRECI-DIP 416-83-204-41-001101 416-83-204-41-001101数据手册

416-83-204-41-001101封装设计

查看详情并下载
Symbol
Footprint
3D Model
