813-S1-004-10-016101

产品分类: 矩形连接器 - 弹簧式
厂牌: PRECI-DIP
产品描述: Preci-Dip 2.54mm间距4p双排弹簧针连接器, 直角, 通孔安装
供应商型号: 7020446
供应商: 海外现货
标准整包数: 1

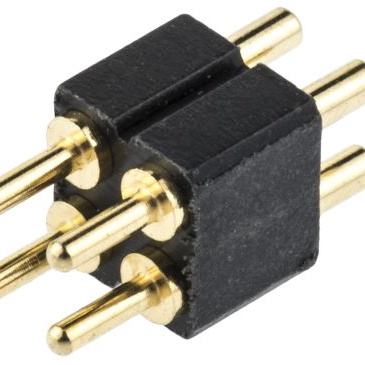

PRECI-DIP 矩形连接器 - 弹簧式 813-S1-004-10-016101

813-S1-004-10-016101概述

    SPRING-LOADED CONNECTORS & PAD CONNECTORS SERIES 813

    产品简介


    弹簧加载连接器及焊盘连接器系列813是PreCiDip公司推出的一种高可靠性连接解决方案。该系列产品采用弹簧加载接触(SLC)技术,具有直插式焊接尾端设计。813系列适用于多种应用场景,如数据传输、信号控制、电源连接等领域。其独特的弹簧设计能够确保即使在恶劣环境下也能保持稳定的电连接,广泛应用于工业自动化、通信设备、医疗设备等行业。

    技术参数


    - 连接器类型:双排
    - 间距:2.54毫米
    - 焊接尾端:直式焊接尾端
    - 接触材料:
    - 活塞和筒体:黄铜CuZn36Pb3(C36000)
    - 接触夹片:铍铜(C17200)
    - 弹簧:音乐线DIN 17223,镀金
    - 最大行程:1.4毫米
    - 初始力:0.25牛顿
    - 半行程时力:0.85牛顿
    - 机械寿命:50,000次
    - 最大工作电流:3.5安培
    - 接触电阻:10毫欧姆(静态测量,中间位置)
    - 镀层:
    - S1型:筒体0.25微米金,活塞0.5微米金
    - SS型:筒体和活塞均为0.5微米金
    - 操作温度范围:-55°C至+125°C
    - 湿度范围:年均湿度75%

    产品特点和优势


    1. 稳定性强:弹簧加载设计确保了接触的稳定性,即使在振动或冲击条件下仍能保持良好的电连接。
    2. 高机械寿命:高达50,000次的机械寿命,适合于长期运行的设备。
    3. 广泛的兼容性:可适用于各种应用场景,包括数据传输、信号控制和电源连接。
    4. 耐环境能力强:通过一系列严苛的环境测试,包括高温、低温、湿热、腐蚀等,确保其在复杂环境中仍能可靠工作。

    应用案例和使用建议


    - 工业自动化:813系列连接器常用于自动化生产线中的传感器和执行器之间的连接。建议在选择型号时考虑具体的应用需求,如空间限制、电流负载等。
    - 通信设备:适用于高速数据传输,例如路由器和交换机间的连接。应确保连接器的镀层符合要求,以避免信号干扰。
    - 医疗设备:对于医疗设备中的连接部分,由于对安全性和可靠性的要求较高,建议选择具有良好防腐蚀性能的型号。

    兼容性和支持


    PreCiDip公司提供了详细的产品订购信息和安装指南,支持定制化生产。产品可通过电话、传真或电子邮件进行技术支持和售后服务咨询。

    常见问题与解决方案


    1. 问题:连接器接触不良
    - 解决方案:检查连接器是否正确安装,确保所有连接部位紧固且无尘污。
    2. 问题:连接器出现松动
    - 解决方案:确认安装的螺丝或卡扣是否已经拧紧,必要时可重新焊接连接器。
    3. 问题:连接器耐久性不足
    - 解决方案:建议选用更高机械寿命的型号,并确保按照正确的安装方法进行操作。

    总结和推荐


    PreCiDip公司的弹簧加载连接器及焊盘连接器系列813以其卓越的稳定性和广泛的应用范围,在多个行业领域中得到了广泛应用。该系列产品具有高机械寿命、优异的环境适应能力和广泛的兼容性。总体而言,813系列连接器是您在选择连接解决方案时的优选之一。强烈推荐给需要稳定、可靠电连接的客户。

813-S1-004-10-016101参数

参数
类型 Piston
间距 2.54mm
材料 黄铜
排数 2
触头镀层
触头数量 4
触头镀层厚度 500nm
长*宽*高 5.08mm(长度)*5.08mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

813-S1-004-10-016101厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

813-S1-004-10-016101数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 矩形连接器 - 弹簧式 PRECI-DIP 813-S1-004-10-016101 813-S1-004-10-016101数据手册

813-S1-004-10-016101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 25.8689
25+ ¥ 24.5816
75+ ¥ 23.3153
200+ ¥ 22.8161
400+ ¥ 22.3168
库存: 11
起订量: 8 增量: 0
交货地:
最小起订量为:1
合计: ¥ 25.86
