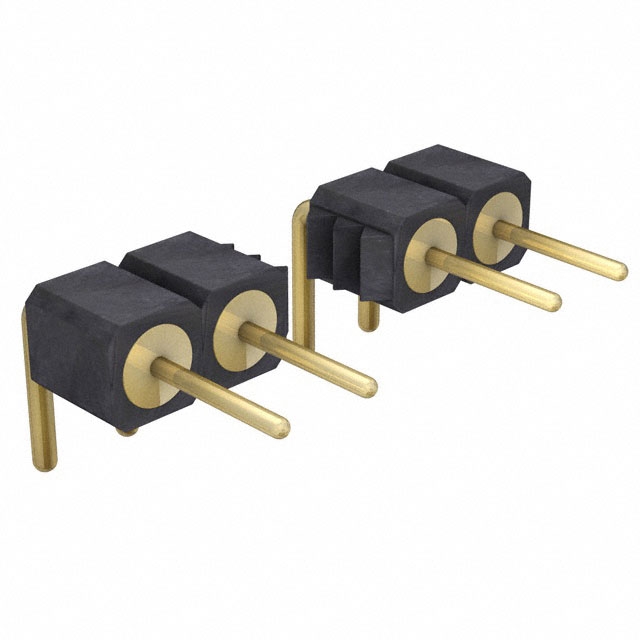

399-10-133-10-009101

产品分类: 圆形连接器
厂牌: PRECI-DIP
产品描述: Header,Push-Pull 焊盘 33pin Glass Filled Polychlorinated Terphenyl 3A 金 黑色 通孔安装 83.82mm(长度)*8.8mm(高度)
供应商型号: 399-10-133-10-009101
供应商: 国内现货
标准整包数: 120
PRECI-DIP 圆形连接器 399-10-133-10-009101

399-10-133-10-009101概述

    PCB Connectors 系列399 技术手册解析

    产品简介


    PCB Connectors 系列399 是一种用于印刷电路板(PCB)的单排直角焊尾连接器。这些连接器采用黄铜材料制成的接插针,具备出色的机械和电气性能,适用于多种应用场景,如工业控制、通信设备和计算机外围设备等。

    技术参数


    - 材质:绝缘体为黑玻璃填充聚酯 PCT-GF30-FR,具有UL 94V-0阻燃等级。
    - 连接针直径:0.47 mm。
    - 机械寿命:最少500次循环。
    - 额定电流:3 A。
    - 介电强度:最小1000 VRMS。
    - 工作温度范围:-55...+125 °C。
    - 工作湿度范围:年平均75%。
    - 最大工作电压:100 VRMS/150 VDC(2.54 mm网格)。
    - 压入力:最大90 N(最小孔径下),典型值65 N。
    - 拔出力:最小30 N(最大孔径下),典型值50 N。
    - 压入和拔出距离:符合IEC 60352-5标准。
    - 孔径尺寸:2 mm网格:成品孔径0.7 mm,钻孔孔径0.8 mm;2.54 mm网格:成品孔径1 mm,钻孔孔径1.15 mm。
    - 焊盘表面处理:锡:5-15 µm锡覆盖至少25 µm铜;金镍合金:0.05-0.2 µm金覆盖2.5-5 µm镍覆盖至少25 µm铜。

    产品特点和优势


    系列399连接器的主要特点是其高可靠性、耐用性和广泛的工作温度范围。这些连接器通过了多项严苛的环境测试,确保其在极端条件下的稳定表现。此外,它们还具备出色的机械和电气性能,如最小的接触阻力和最高的介电强度,使其在各种工业环境中表现出色。相比其他同类产品,系列399连接器在性价比方面也更具优势。

    应用案例和使用建议


    系列399连接器适用于各种工业控制、通信设备和计算机外围设备。例如,在一个工业控制系统中,这些连接器可以用于连接传感器和执行器,以实现数据传输和控制信号的可靠传递。为了保证最佳性能,建议在安装过程中仔细检查连接器与PCB之间的匹配度,确保孔径和焊点的一致性。此外,使用适当的焊接工艺,确保连接器的稳定性和可靠性。

    兼容性和支持


    系列399连接器适用于广泛的PCB设计,兼容2 mm和2.54 mm两种间距。厂商提供全面的技术支持和售后服务,包括安装指南、故障排除手册和快速响应的客户服务团队,以确保用户能够充分利用产品的所有功能。

    常见问题与解决方案


    1. Q: 连接器在高温环境下工作不稳定?
    - A: 确保连接器和PCB之间有足够的散热措施,如增加散热片或使用热导粘合剂。
    2. Q: 安装过程中出现接触不良?
    - A: 检查孔径尺寸和焊点质量,确保连接器完全插入并稳固固定。
    3. Q: 使用过程中出现信号干扰?
    - A: 检查PCB布局,避免长距离的平行走线,减少电磁干扰。

    总结和推荐


    综上所述,系列399连接器凭借其卓越的机械和电气性能,广泛的工作温度范围和可靠的使用寿命,成为市场上极具竞争力的产品。特别适合于需要高可靠性和稳定性要求的应用场景。推荐此款连接器给需要高性能PCB连接解决方案的用户,尤其是那些对环境适应性和长期稳定性有严格要求的应用场合。

399-10-133-10-009101参数

参数
类型 Header,Push-Pull
颜色 黑色
端接 焊盘
额定电流 3A
外壳材料 Glass Filled Polychlorinated Terphenyl
针脚数 33pin
触头镀层 - 配接
长*宽*高 83.82mm(长度)*8.8mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

399-10-133-10-009101厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

399-10-133-10-009101数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 圆形连接器 PRECI-DIP 399-10-133-10-009101 399-10-133-10-009101数据手册

399-10-133-10-009101封装设计

查看详情并下载
Symbol
Footprint
3D Model
