890-18-002-10-003101

厂牌: PRECI-DIP
产品描述: Header,Push-Pull 2.54mm 1 2pin 3A 250nm 金 黑色 通孔安装 5.08mm(长度)*2.54mm(高度)
供应商型号: UA-890-18-002-10-003101
供应商: 海外现货
标准整包数: 1250

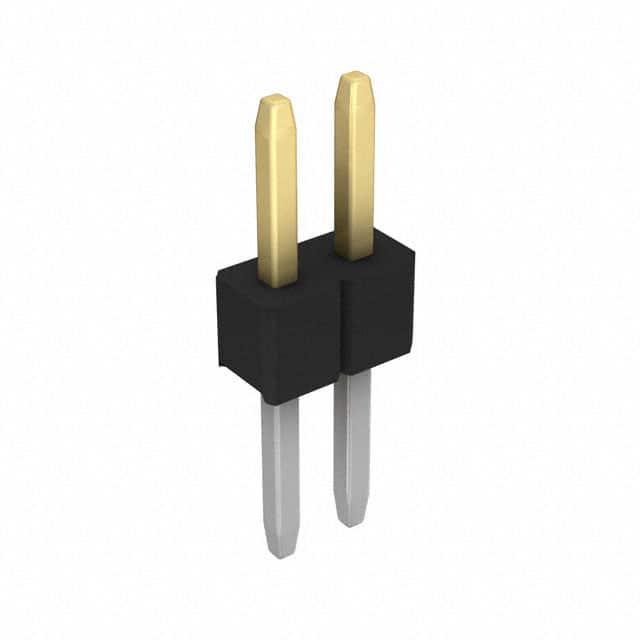

PRECI-DIP 矩形连接器 - 针座 - 公插针 890-18-002-10-003101

890-18-002-10-003101概述


    产品简介


    PCB Connectors Series 890 是一款适用于电路板连接的关键组件,主要用于数据传输、信号控制及电源应用。这款单行连接器采用2.54毫米间距设计,具备直角焊尾和方形引脚,能够在多种工业和消费电子产品中发挥重要作用。

    技术参数


    - 绝缘材料: 黑色玻璃填充聚酯PA-GF30-FR,通过UL 94V-O阻燃认证。
    - 接触材料: 铜质,连接针为0.635毫米方柱形。
    - 机械寿命: 至少100个周期。
    - 额定电流: 3安培。
    - 耐压能力: 最低1000伏交流(RMS)。
    - 工作温度范围: -55°C至+125°C。
    - 湿热循环测试: 25/55°C,90%–100%相对湿度,24小时一个循环。
    - 机械强度: 横向力作用下接触无位移,最低40牛顿;接触(套管/夹子)保持力不低于3.3牛顿。

    产品特点和优势


    1. 高可靠性:具有良好的机械稳定性和电气特性,确保长时间使用后的性能稳定性。
    2. 广泛适用性:适用于极端温度条件下的各种环境,如工业自动化设备、汽车电子系统等。
    3. 环保合规:采用符合RoHS标准的材料制造,且通过多项环境测试认证,适合绿色生产。

    应用案例和使用建议


    应用案例:890系列PCB连接器常用于计算机主板、服务器、通信设备及家用电器中,提供可靠的信号和电源连接。例如,在一个工业自动化系统中,该连接器可被用作传感器与控制器之间的接口。
    使用建议:为了确保连接器的最佳性能,建议在焊接前进行预热处理,以减少热应力对焊接点的影响。此外,合理规划电路布局,确保连接器周围有足够的散热空间,有助于延长产品的使用寿命。

    兼容性和支持


    该系列产品与市场上主流的2.54毫米间距PCB兼容,可以轻松集成到现有的电子系统中。厂商提供全面的技术支持服务,包括详细的安装指南和技术文档,确保用户能够快速上手并正确安装。

    常见问题与解决方案


    - Q:如何确保连接器在高温环境下仍能正常工作?
    - A:选择符合严苛环境测试标准的型号,并注意在高温条件下适当降低工作电流以保证安全性。

    - Q:连接器在多次插拔后出现松动怎么办?
    - A:定期检查连接器固定情况,必要时更换磨损严重的部件或增加固定装置以增强连接稳固性。

    总结和推荐


    PRECIDIP 890系列PCB连接器以其卓越的性能、广泛的适用性和可靠的支持服务,成为许多电子设备制造商的理想选择。尤其在面对复杂环境和高可靠性要求的应用场景中,这一系列产品表现尤为突出。因此,强烈推荐使用此款连接器,以满足您的设计需求并提升整体系统的性能。

890-18-002-10-003101参数

参数
针脚数 2pin
触头镀层 - 配接
防护等级 -
间距-配接 2.54mm
额定电流 3A
触头镀层厚度 - 配接 250nm
颜色 黑色
排数 1
类型 Header,Push-Pull
长*宽*高 5.08mm(长度)*2.54mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

890-18-002-10-003101厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

890-18-002-10-003101数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 矩形连接器 - 针座 - 公插针 PRECI-DIP 890-18-002-10-003101 890-18-002-10-003101数据手册

890-18-002-10-003101封装设计

查看详情并下载
Symbol
Footprint
3D Model
