803-87-006-10-001101

厂牌: PRECI-DIP
产品描述: Preci-Dip 2.54mm间距6p双排排母 板对板, 803系列, 直角, 印刷电路板安装
供应商型号: 437-8038700610001101
供应商: Mouser
标准整包数: 1

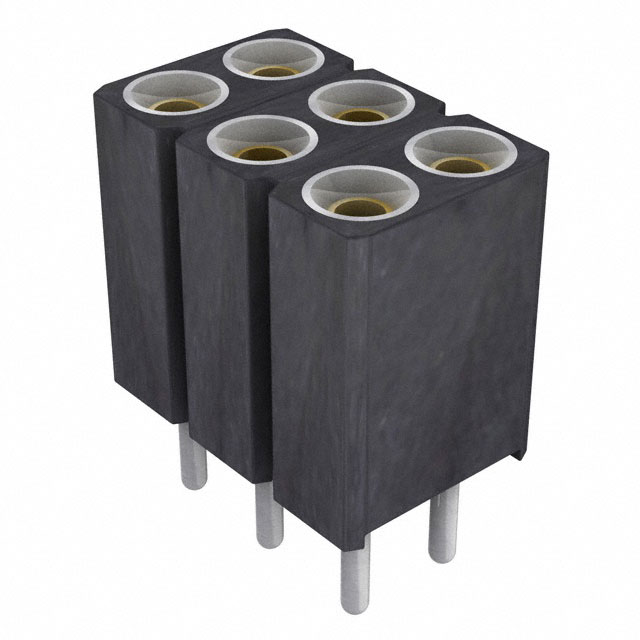

PRECI-DIP 矩形连接器 - 针座 - 插座/母插口 803-87-006-10-001101

803-87-006-10-001101概述

    PCB Connectors Series 803

    产品简介


    产品类型: PCB连接器
    主要功能: 提供双排插针和插座连接解决方案
    应用领域: 数据传输、信号控制、电源管理等领域,适用于工业自动化、通信设备、计算机系统等多种场合

    技术参数


    - 绝缘材料: 黑色玻璃填充聚酯 (PCT-GF30-FR)
    - 阻燃等级: UL 94V-O
    - 套管材料: 黄铜 (CuZn36Pb3, C36000)
    - 接触片材料: 铜铍合金 (C17200)
    - 插针直径范围: 0.70 mm 至 0.90 mm,0.635 mm正方形
    - 插入力: 1.2 N(典型值)
    - 拔出力: 0.6 N(典型值,使用直径为0.76 mm的抛光钢测针)
    - 机械寿命: 最低500次循环
    - 额定电流: 3 A
    - 接触电阻: 最大10 mΩ
    - 介电强度: 最小1000 V RMS
    - 工作温度范围: -55 ℃至+125 ℃
    - 湿度范围: 年均湿度75%
    - 最大工作电压: 100 VRMS/150 VDC (2.54 mm间距)

    产品特点和优势


    - 高可靠性: 采用优质材料和精密工艺,确保长期稳定运行
    - 环境适应性强: 能够承受极端温度、湿度及各种恶劣环境条件
    - 高接触密度: 在有限的空间内提供更多的接触点,提高设备集成度
    - 出色的电气性能: 具备优异的绝缘性能和低接触电阻,确保数据传输的准确性和稳定性
    - 易于安装: 简洁的焊接或压接安装方式,便于生产线快速部署

    应用案例和使用建议


    应用案例: 该连接器广泛应用于自动化设备中的传感器接口、电源模块、控制板等领域,确保可靠的数据和电源传输。
    使用建议:
    1. 在设计电路时,需考虑连接器的工作环境条件,如温度、湿度等因素。
    2. 安装过程中,确保正确选择孔径和焊接工艺,避免过度的热应力导致焊点损坏。
    3. 定期检查连接器的接触情况,确保接触良好无氧化。

    兼容性和支持


    - 兼容性: 适用于2.54 mm标准间距的电路板设计,支持Tin/Gold镀层和不同种类的触点配置。
    - 支持: PRECI-DIP SA提供详尽的技术文档、专业的技术支持和售后服务,帮助客户解决各种技术问题。

    常见问题与解决方案


    1. 问题: 插入或拔出时感觉费力
    - 解决方案: 检查孔径是否合适,确认没有异物阻塞;适当润滑可以减少摩擦。

    2. 问题: 接触不良
    - 解决方案: 清理连接器表面,确保无灰尘和氧化层;使用推荐的焊接工艺。

    总结和推荐


    综合评估: PCB Connectors Series 803以其卓越的电气性能、广泛的环境适应性和可靠的机械寿命,在众多应用中表现出色。无论是工业自动化还是通讯设备,都是一个值得信赖的选择。
    推荐: 强烈推荐用于需要高可靠性和稳定性连接的应用场景。

803-87-006-10-001101参数

参数
触头镀层 - 配接
排数 2
类型 Push-Pull,Socket
触头镀层厚度 - 配接 -
防护等级 -
额定电流 3A
颜色 黑色
针脚数 6pin
间距-配接 2.54mm
长*宽*高 7.62mm(长度)*5.08mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

803-87-006-10-001101厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

803-87-006-10-001101数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 矩形连接器 - 针座 - 插座/母插口 PRECI-DIP 803-87-006-10-001101 803-87-006-10-001101数据手册

803-87-006-10-001101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.0005 ¥ 8.4542
10+ $ 0.8177 ¥ 6.9091
100+ $ 0.638 ¥ 5.3911
500+ $ 0.5432 ¥ 4.5904
1000+ $ 0.473 ¥ 3.9972
2400+ $ 0.472 ¥ 3.9881
4800+ $ 0.4274 ¥ 3.6111
库存: 2376
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 8.45
