803-87-044-10-012101

产品分类: 圆形连接器
厂牌: PRECI-DIP
产品描述: 插口 44pin Glass Filled Polychlorinated Terphenyl 3A 金 黑色 支架安装,通孔安装 55.88mm(长度)*5.08mm(高度)
供应商型号: UA-803-87-044-10-012101
供应商: 海外现货
标准整包数: 200

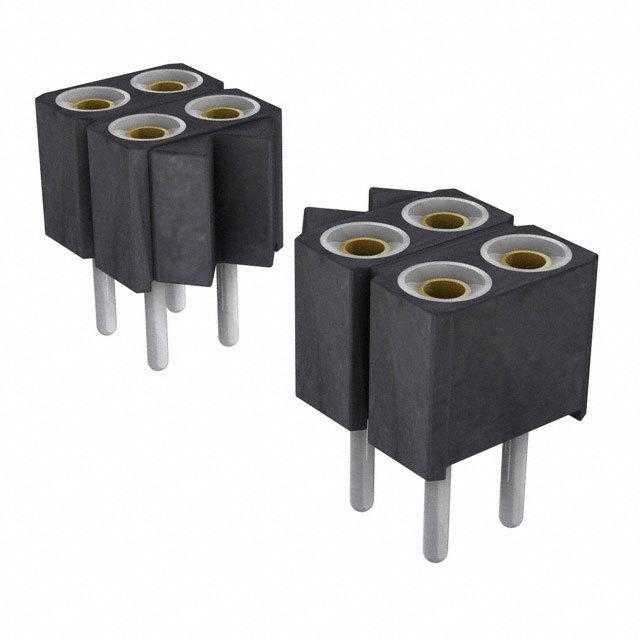

PRECI-DIP 圆形连接器 803-87-044-10-012101

803-87-044-10-012101概述

    PCB Connectors 803系列 技术手册解析

    产品简介


    本篇技术手册详细介绍了PRECI-DIP公司生产的803系列双排直插式焊锡尾座连接器。该系列连接器主要用于印刷电路板(PCB)上的信号、控制和电源应用。其基本设计为双排结构,针间距为2.54毫米(0.1英寸),适用于多种高要求的应用场合,如工业控制、通信设备和计算机硬件等领域。

    技术参数


    - 结构材料
    - 绝缘体:黑色玻璃纤维填充聚酯(PCT-GF30-FR),符合UL 94V-O阻燃等级。
    - 套筒:黄铜(CuZn36Pb3, C36000)。
    - 接触片:铍铜(C17200),具有6指簧片结构。
    - 电气参数
    - 针直径范围:0.70到0.90毫米。
    - 插入力:约1.2牛顿。
    - 拔出力:约0.6牛顿(使用直径0.76毫米的镀铬钢标准测试)。
    - 额定电流:3安培。
    - 接触电阻:最大10毫欧姆。
    - 工作电压:最大100伏特(交流)/150伏特(直流)。
    - 绝缘强度:最小1000伏特(交流)。
    - 机械特性
    - 最低拔出力:剪切力40牛顿(无轴向位移)。
    - 接触片保留力:最小3.3牛顿,符合MIL-DTL-83734规范。

    - 环境适应性
    - 操作温度范围:-55°C到+125°C。
    - 气候类别(IEC):55/125/21。
    - 操作湿度范围(年均值):75%。
    - 环境测试:经过热循环、振动、冲击、盐雾等严格测试,均无机械或电气缺陷。

    产品特点和优势


    803系列连接器采用坚固耐用的设计,具备卓越的电气性能和环境适应性。其六指簧片接触设计确保了长期稳定性和可靠性,适用于各种恶劣环境下的应用。此外,其紧凑的尺寸和多种规格选择也使其在市场上具有很高的竞争力。

    应用案例和使用建议


    - 应用案例:在工业控制系统中,803系列连接器用于连接多块PCB板,以实现信号传输和控制。
    - 使用建议:安装时需确保孔径公差符合规定要求(对于2.54毫米间距的孔,成品孔径为1.00毫米,公差为+0.09/-0.06毫米)。建议对关键应用进行额外的测试验证,确保系统的可靠性和稳定性。

    兼容性和支持


    803系列连接器与不同型号的PCB板兼容,适用于各类工业和商业应用。PRECI-DIP公司提供全面的技术支持,包括详尽的产品文档、在线技术支持和售后服务,以确保客户能够顺利应用该产品。

    常见问题与解决方案


    - 问题1:插拔力过大
    - 解决方案:检查孔径是否在允许的公差范围内。如有必要,重新钻孔并确保符合规定的尺寸。
    - 问题2:接触不良
    - 解决方案:确保焊接质量良好且无虚焊现象,可使用显微镜检查焊接点。必要时,清洁连接器表面并重新焊接。
    - 问题3:腐蚀问题
    - 解决方案:定期清洁连接器,避免使用腐蚀性化学品。若有必要,可在连接器表面喷涂防锈剂。

    总结和推荐


    综上所述,PRECI-DIP公司的803系列双排直插式连接器是一款高品质的产品,适合于需要高性能和稳定性的应用场景。其优良的电气性能、环境适应性和坚固耐用的设计使它在市场上具备强大的竞争力。强烈推荐在工业控制、通信设备及计算机硬件等领域使用此款连接器。

803-87-044-10-012101参数

参数
触头镀层 - 配接
类型 插口
颜色 黑色
端接 -
额定电流 3A
外壳材料 Glass Filled Polychlorinated Terphenyl
针脚数 44pin
长*宽*高 55.88mm(长度)*5.08mm(高度)
安装方式 支架安装,通孔安装
零件状态 在售

803-87-044-10-012101厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

803-87-044-10-012101数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 圆形连接器 PRECI-DIP 803-87-044-10-012101 803-87-044-10-012101数据手册

803-87-044-10-012101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ $ 2.4875 ¥ 20.8453
400+ $ 2.25 ¥ 18.855
1200+ $ 1.9 ¥ 15.922
4000+ $ 1.775 ¥ 14.8745
12000+ $ 1.675 ¥ 14.0365
库存: 1
起订量: 200 增量: 200
交货地:
最小起订量为:200
合计: ¥ 0
