117-87-668-41-005101

产品分类: 用于IC/晶体管的插座
厂牌: PRECI-DIP
产品描述: DIL - SOLDER TAIL WITH BLACK GLASS FILLED POLYESTER INSULATOR
供应商型号: 117-87-668-41-005101
供应商: 国内现货
标准整包数: 176
PRECI-DIP 用于IC/晶体管的插座 117-87-668-41-005101

117-87-668-41-005101概述

    DIL Sockets 技术手册

    产品简介

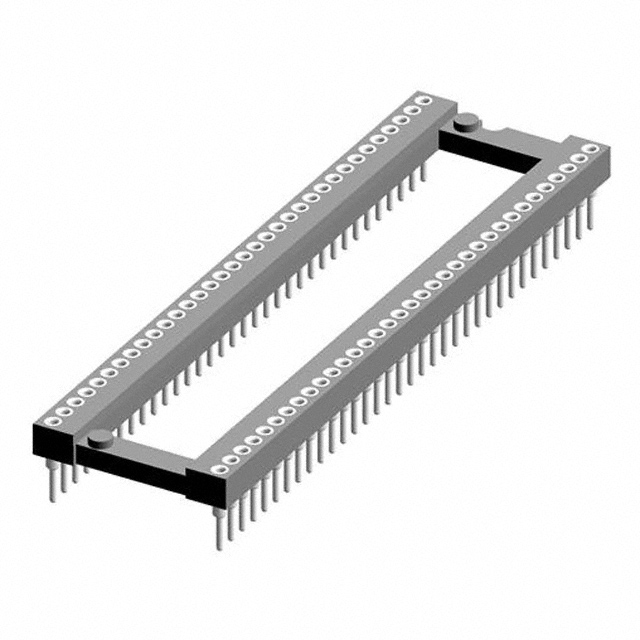

    DIL Sockets(双列直插式插座)是一种专为具有0.07英寸(1.778毫米)引脚间距的设备设计的高密度插座。这些插座主要用于工业控制、计算机系统、通信设备和其他需要可靠电气连接的应用领域。DIL Sockets的主要功能是提供可靠的电气连接和机械支撑,确保设备在严苛环境下依然能够正常运行。

    技术参数


    - 绝缘材料: 黑色玻璃填充聚酯(PCT-GF30-FR)
    - 耐火等级: UL 94V-0
    - 套筒材质: 黄铜CuZn36Pb3 (C36000)
    - 接触夹(4指结构)材质: 铍青铜(C17200)
    - 接受引脚直径范围: 0.40到0.56毫米
    - 插入力: 2牛顿(典型值)
    - 拔出力: 1牛顿(典型值)(适用于抛光钢杆,直径0.43毫米)
    - 机械寿命: 至少100次循环
    - 额定电流: 1安培
    - 接触电阻: 最大10毫欧姆
    - 介电强度: 最小1000伏特(交流电压)

    产品特点和优势


    DIL Sockets的特点和优势如下:
    - 高密度设计:适合0.07英寸引脚间距的设备,确保空间利用率最大化。
    - 高可靠性:耐火等级UL 94V-0和多次循环的机械寿命保证了产品的长期稳定性。
    - 优良的电气性能:低接触电阻和高介电强度确保了稳定的电气连接。
    - 广泛的适用性:适用于各种严苛的工作环境,包括高温、高湿和振动。

    应用案例和使用建议


    DIL Sockets广泛应用于工业控制系统、计算机主板、通讯设备等领域。例如,在工业控制系统中,DIL Sockets可以用于连接各种传感器和执行器,确保系统的稳定运行。
    使用建议:
    1. 保持清洁:在安装前确保插座和引脚干净,避免灰尘和杂质影响电气连接。
    2. 正确插入:确保引脚和插座之间的配合准确,以避免机械损坏。
    3. 避免过度弯曲:安装时注意不要过度弯曲引脚,以免造成永久性变形。

    兼容性和支持


    - 兼容性:DIL Sockets与多种设备兼容,具体型号请参考订购信息表。
    - 技术支持:制造商提供了全面的技术支持,包括产品咨询、安装指导和售后维护。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入力过大 | 确保引脚直径在允许范围内,并检查插座是否清洁。 |
    | 拔出力不足 | 检查插座是否磨损,必要时更换新的插座。 |
    | 接触不良 | 清洁接触面,确保无尘和杂质。 |

    总结和推荐


    DIL Sockets以其高密度设计、高可靠性和优良的电气性能,在多种应用领域表现出色。其广泛的工作温度范围和机械寿命使其非常适合于严苛的工业环境。如果您正在寻找一种耐用且可靠的连接解决方案,强烈推荐使用DIL Sockets。

117-87-668-41-005101参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 散装

117-87-668-41-005101厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

117-87-668-41-005101数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 用于IC/晶体管的插座 PRECI-DIP 117-87-668-41-005101 117-87-668-41-005101数据手册

117-87-668-41-005101封装设计

查看详情并下载
Symbol
Footprint
3D Model
