851-83-003-40-252191

厂牌: PRECI-DIP
产品描述: Push-Pull,Socket 1.27mm 1 3pin 1A 750nm 金 黑色 SMD,P=1.27mm,卧贴 贴片安装
供应商型号: UA-851-83-003-40-252191
供应商: 海外现货
标准整包数: 2000

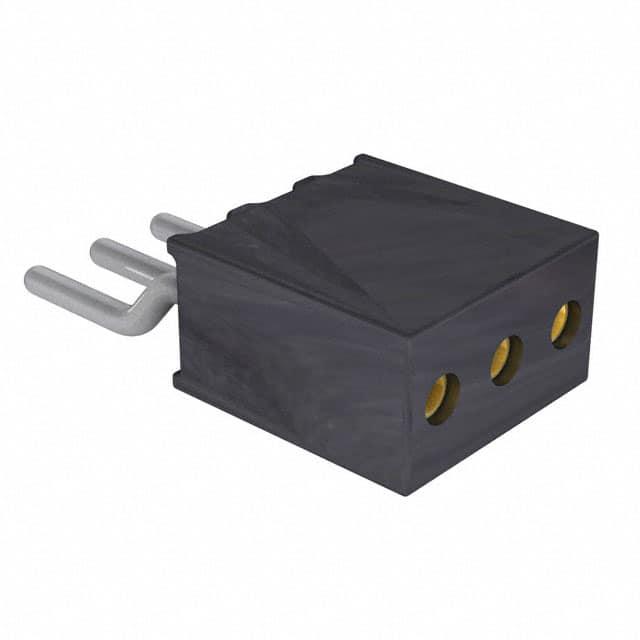

PRECI-DIP 矩形连接器 - 针座 - 插座/母插口 851-83-003-40-252191

851-83-003-40-252191概述


    产品简介


    PRECIDIP公司新推出的系列851-PP-NNN-40-252191水平表面贴装(SMT)插座,特别设计用于自动化生产装配。该系列产品采用带卷包装,方便生产线上的操作。这些水平SMT插座具备高密度的引脚间距(1.27mm),并被封装在一个低轮廓的插件中,适合于拾放过程。851系列插座非常适合板对板菊花链式连接应用,也可以用作测试点位置。这一系列插座从最小2个引脚到最大20个引脚不等,适用于多种规模的电路板设计。

    技术参数


    - 型号编号: 851-PP-NNN-40-252191
    - 封装形式: 水平SMT, 带卷包装
    - 引脚间距: 1.27mm
    - 引脚数量: 2至20个
    - 适用场合: 板对板菊花链式连接,测试点位置
    - RoHS合规: 符合RoHS标准
    - 电流容量: 1安培
    - 插针尺寸: 0.40-0.56毫米
    - 共面度: 0.1毫米,跨越19个位置

    产品特点和优势


    PRECIDIP系列851-PP-NNN-40-252191的最大亮点在于其高密度的1.27mm引脚间距设计。低轮廓和精确的插件使其在各种紧凑型设计中都能表现出色。此外,其优异的共面度(0.1mm)促进了良好的焊点形成,确保了可靠的机械和电气接口。内部精密冲压的铍铜多簧片接触器进一步提高了产品的可靠性和电气性能。

    应用案例和使用建议


    该插座最适合于需要高密度连接的应用场景,如小型化电子设备、物联网设备及便携式设备。在实际应用中,用户可以利用这些插座构建复杂且可靠的板对板连接。针对特定的设计需求,例如在高度有限的空间内进行信号传输,可以考虑定制化的解决方案以满足特殊的电气和机械要求。

    兼容性和支持


    PRECIDIP系列851-PP-NNN-40-252191插座在设计时充分考虑了通用性和兼容性。其广泛的引脚范围(2至20个)和标准化的安装方式使得该产品能够轻松适配不同的电路板设计。此外,PRECIDIP公司提供全面的技术支持,帮助用户解决任何可能遇到的问题。

    常见问题与解决方案


    - 问题: 焊接过程中如何避免虚焊?
    - 解决方案: 使用适当的焊接温度和时间,确保每个引脚都有足够的焊接材料。使用显微镜检查焊接质量,确保没有漏焊或虚焊现象。

    - 问题: 插座和引脚如何正确匹配?
    - 解决方案: 确保引脚直径(0.40-0.56毫米)与插座的插针直径相匹配。使用测量工具验证尺寸一致性,以确保良好的电气接触。

    总结和推荐


    PRECIDIP系列851-PP-NNN-40-252191水平SMT插座在设计上具有高密度引脚间距和优良的共面度,这使得它们成为现代电子设备的理想选择。通过其可靠的设计和广泛的兼容性,这些插座可满足多种应用需求。因此,我们强烈推荐使用这款产品来提高电路板设计的效率和可靠性。

851-83-003-40-252191参数

参数
颜色 黑色
触头镀层 - 配接
额定电流 1A
类型 Push-Pull,Socket
触头镀层厚度 - 配接 750nm
防护等级 -
针脚数 3pin
间距-配接 1.27mm
排数 1
通用封装 SMD,P=1.27mm,卧贴
安装方式 贴片安装
零件状态 在售
包装方式 散装

851-83-003-40-252191厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

851-83-003-40-252191数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 矩形连接器 - 针座 - 插座/母插口 PRECI-DIP 851-83-003-40-252191 851-83-003-40-252191数据手册

851-83-003-40-252191封装设计

查看详情并下载
Symbol
Footprint
3D Model
