801-87-005-20-002101

厂牌: PRECI-DIP

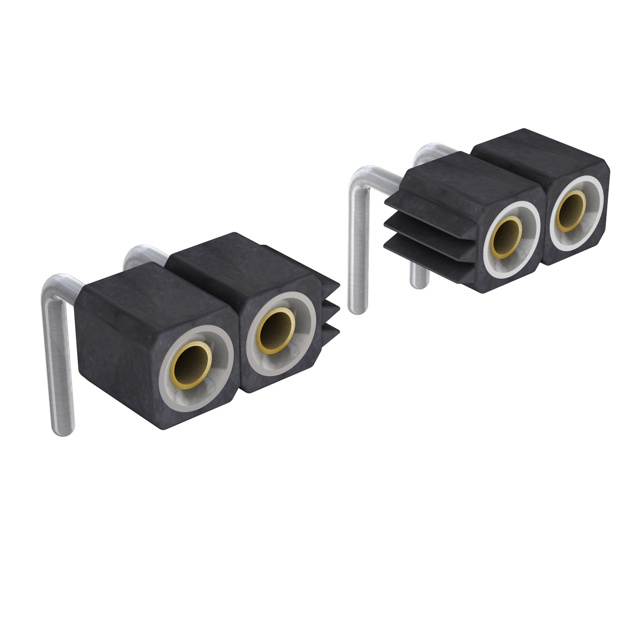

产品描述: Preci-Dip SIP5插座 SIL插座, 2.54mm节距, 通孔安装, 直角, 12.7 x 2.95 x 2.54mm
供应商型号: 437-8018700520002101
供应商: Mouser
标准整包数: 1
PRECI-DIP 矩形连接器 - 针座 - 插座/母插口 801-87-005-20-002101

801-87-005-20-002101概述

    PCB Connectors 801 系列

    产品简介


    PCB Connectors 801 系列是一种单排直角焊接尾端连接器,主要用于印刷电路板(PCB)之间的信号传输和电源供应。该系列连接器具有广泛的适用性,可应用于工业控制、通信设备、汽车电子和消费电子产品等多个领域。

    技术参数


    - 接头类型:单排直角焊接尾端连接器
    - 间距:2.54mm 或 5.08mm
    - 插座接触件:直径 0.76mm 的焊尾直角插座
    - 绝缘材料:黑色玻璃填充聚酯 PCT-GF30-FR
    - 燃烧等级:UL 94V-O
    - 套管材料:黄铜 CuZn36Pb3 (C36000)
    - 接触夹:六指铍铜 (C17200)
    - 插针直径:0.70mm 至 0.90mm(标准 0.635mm 方形)
    - 插入力:典型值为 1.2N
    - 拔出力:典型值为 0.6N(以 0.76mm 直径磨光钢规测量)
    - 机械寿命:最低 500 次循环
    - 额定电流:3A
    - 接触电阻:最大 10mΩ
    - 介电强度:最小 1000V RMS
    - 工作温度范围:-55°C 到 +125°C
    - 湿度范围:年均湿度 75%
    - 额定电压:100VRMS/150VDC(2.54mm 网格)

    产品特点和优势


    PCB Connectors 801 系列的主要特点包括:
    - 高可靠性:经过多次测试,包括湿热、冷热冲击和振动测试,确保连接器在恶劣环境下的稳定性和可靠性。
    - 耐用性强:机械寿命长,至少可以承受 500 次循环。
    - 快速连接:插入和拔出力较低,方便操作。
    - 环保材料:采用符合行业标准的环保材料,提高使用寿命和安全性。

    应用案例和使用建议


    这些连接器适用于多种场合,例如工业自动化设备中的信号传输、汽车电子系统中的电源供应等。对于需要频繁拆装的场合,建议使用锡金涂层的型号(如 83 型),以减少摩擦并提高连接稳定性。在复杂环境下使用时,注意连接器的密封性和抗腐蚀性,确保长期可靠运行。

    兼容性和支持


    PCB Connectors 801 系列兼容多种 PCB 设计和钻孔标准,包括 2mm 和 2.54mm 间距的孔径尺寸要求。制造商提供全面的技术支持和服务,确保用户在安装和使用过程中能够获得及时帮助。

    常见问题与解决方案


    - 问题:接触不良或插针磨损
    - 解决方案:检查插针和插座的清洁度,确保无灰尘和氧化物;考虑更换耐磨的插针。
    - 问题:连接器松动
    - 解决方案:重新检查插针和插座的装配,确保正确插入和紧固。

    总结和推荐


    总体而言,PCB Connectors 801 系列凭借其高可靠性、耐用性和多功能性,成为许多应用领域的理想选择。特别是对于需要在恶劣环境下工作的电子设备,该系列连接器表现出色。因此,我们强烈推荐此产品用于工业控制、通信设备和其他需要高度可靠连接的应用场景。

801-87-005-20-002101参数

参数
触头镀层厚度 - 配接 -
防护等级 -
触头镀层 - 配接
间距-配接 2.54mm
颜色 黑色
额定电流 3A
类型 Push-Pull,Socket
排数 1
针脚数 5pin
长*宽*高 10.16mm*2.95mm*5.6mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

801-87-005-20-002101厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

801-87-005-20-002101数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 矩形连接器 - 针座 - 插座/母插口 PRECI-DIP 801-87-005-20-002101 801-87-005-20-002101数据手册

801-87-005-20-002101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.0925 ¥ 9.2316
10+ $ 0.9235 ¥ 7.8032
25+ $ 0.8648 ¥ 7.3076
100+ $ 0.7931 ¥ 6.7017
250+ $ 0.689 ¥ 5.8224
500+ $ 0.5972 ¥ 5.0467
1000+ $ 0.4914 ¥ 4.1523
1500+ $ 0.4903 ¥ 4.1432
4500+ $ 0.4526 ¥ 3.824
库存: 127
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 9.23
直接购买
加入购物车
