316-87-113-41-008101

厂牌: PRECI-DIP
产品描述: Push-Pull,Socket 2.54mm 1 13pin 3A 金 黑色 通孔安装
供应商型号: UA-316-87-113-41-008101
供应商: 海外现货
标准整包数: 250

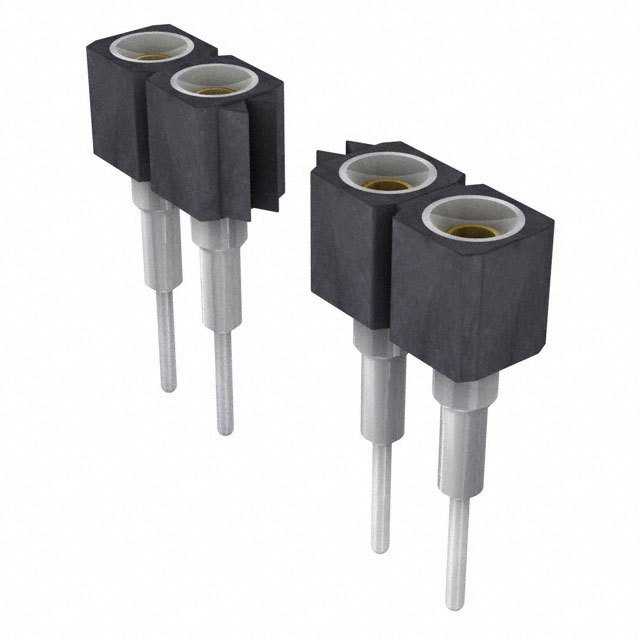

PRECI-DIP 矩形连接器 - 针座 - 插座/母插口 316-87-113-41-008101

316-87-113-41-008101概述

    PCB Connectors 系列 316 技术手册

    1. 产品简介


    PCB连接器系列316是一种单行连接器,采用直角焊尾设计,间距为2.54毫米。它适用于互连插座条带,并具有优良的机械和电气特性。这类连接器广泛应用于计算机、工业控制、电信设备、汽车电子和消费电子产品等领域。

    2. 技术参数


    - 绝缘材料:黑色玻璃填充聚酯(PCT-GF30-FR),符合UL 94V-O阻燃等级。
    - 套筒材质:黄铜(CuZn36Pb3,C36000)。
    - 接触夹片材质:铍铜(C17200)。
    - 针孔直径范围:0.40至0.56毫米。
    - 插入力:2牛顿(典型值)。
    - 拔出力:1牛顿(典型值,镀层钢棒直径0.43毫米)。
    - 机械寿命:最少500次循环。
    - 额定电流:3安培。
    - 接触电阻:最大10毫欧姆。
    - 介电强度:最小1000伏特有效值。
    - 操作温度范围:-55到+125摄氏度。
    - 湿度范围:年均湿度75%。
    - 工作电压:最大100VRMS/150VDC(2.54毫米格距)。

    3. 产品特点和优势


    该系列产品采用了高品质的黄铜和铍铜材质,确保了出色的机械稳定性和电气性能。特别的设计使得其能够在高温和高湿度环境下正常工作,同时具有良好的抗振动和冲击性能。此外,通过严格的环境测试,证明了其卓越的耐腐蚀性和抗氧化能力,使其适用于各种严苛的应用环境。

    4. 应用案例和使用建议


    该产品可广泛应用于计算机主板、工控机、通讯设备及各类智能设备中。例如,在某些工业自动化控制系统中,该连接器能够确保稳定的信号传输和可靠的数据通信。为了保证最佳性能,建议在安装时选择合适的焊盘尺寸并进行适当的焊接工艺。此外,定期检查和维护是保持其长期稳定性的关键措施。

    5. 兼容性和支持


    本产品与多种电子元件兼容,如标准PCB板等。PRECIDIP公司提供详尽的技术文档和支持服务,包括但不限于产品手册、安装指南和技术咨询。此外,该公司还提供快速响应的客户服务热线和电子邮件支持,以帮助客户解决任何可能遇到的问题。

    6. 常见问题与解决方案


    - 问题一:接触不良
    解决方案:检查焊接质量,确保焊接点没有虚焊现象。必要时可以重新焊接。

    - 问题二:插入困难
    解决方案:确认插针和插座之间无异物阻挡,且插针直径符合规格要求。
    - 问题三:过热
    解决方案:检查电流负载是否超过额定值,避免长时间超负荷运行。

    7. 总结和推荐


    总的来说,PRECIDIP公司的PCB连接器系列316凭借其卓越的品质、可靠的性能和广泛的适用范围,是一款值得信赖的产品。无论是对于初学者还是专业人士来说,这都是一个优秀的选择。强烈推荐在需要高稳定性和高性能连接器的应用中使用该产品。

316-87-113-41-008101参数

参数
触头镀层 - 配接
颜色 黑色
触头镀层厚度 - 配接 -
额定电流 3A
类型 Push-Pull,Socket
针脚数 13pin
防护等级 -
间距-配接 2.54mm
排数 1
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

316-87-113-41-008101厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

316-87-113-41-008101数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 矩形连接器 - 针座 - 插座/母插口 PRECI-DIP 316-87-113-41-008101 316-87-113-41-008101数据手册

316-87-113-41-008101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 1.2338 ¥ 10.3388
750+ $ 1.1188 ¥ 9.3751
1250+ $ 1.0063 ¥ 8.4324
4250+ $ 0.895 ¥ 7.5001
库存: 2
起订量: 250 增量: 250
交货地:
最小起订量为:250
合计: ¥ 0
直接购买
加入购物车
