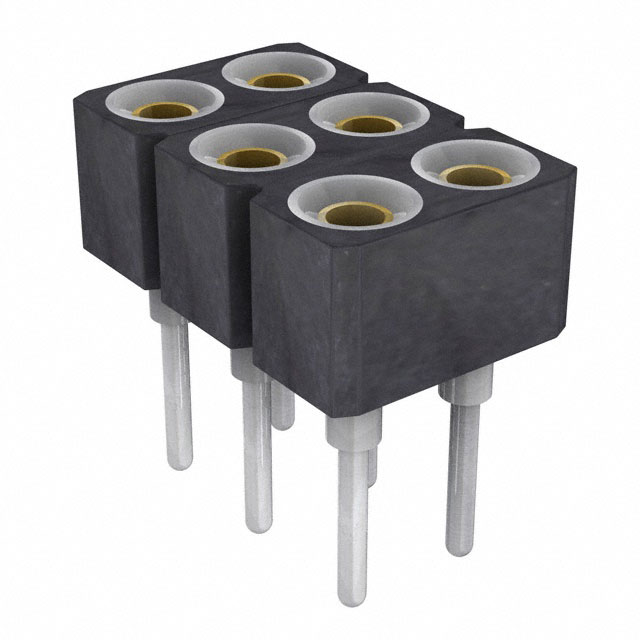

410-87-206-41-001101

厂牌: PRECI-DIP
产品描述: Push-Pull,Socket 2.54mm 2 6pin 3A 金 黑色 通孔安装 7.62mm(长度)*5.08mm(高度)
供应商型号: 437-4108720641001101
供应商: Mouser
标准整包数: 1
PRECI-DIP 矩形连接器 - 针座 - 插座/母插口 410-87-206-41-001101

410-87-206-41-001101概述

    PCB Connectors Series 410 技术手册解析

    产品简介


    Series 410 是一种双排直角焊接尾端插座连接器,适用于广泛的应用领域。这种连接器设计用于印刷电路板(PCB)上的电气连接,主要应用于数据传输、信号控制和电源分配等领域。

    技术参数


    - 型号: 410-PP-2NN-41-001101
    - 连接器类型: 双排
    - 间距: 2.54 mm
    - 插针直径: 0.40 至 0.56 mm
    - 接触电阻: 最大 10 mΩ
    - 额定电流: 3 A
    - 机械寿命: 最小 500 次循环
    - 绝缘材料: 黑色玻璃填充聚酯 PCT-GF30-FR
    - 外壳材料: CuZn36Pb3 (C36000)
    - 触点材料: Beryllium copper (C17200)
    - 抗热等级: UL 94V-O
    - 工作温度范围: -55°C 至 +125°C
    - 最大工作电压: 100 VRMS/150 VDC (2.54 mm 网格)

    产品特点和优势


    1. 高可靠性: 通过严格的机械和电气测试,确保了连接器的长期稳定性和可靠性。
    2. 广泛的温度适应性: -55°C 至 +125°C 的工作温度范围使其适用于各种极端环境。
    3. 防潮性能: 在湿热环境下表现出色,符合 IEC 60068-2-30 和 IEC 60068-2-2-30 测试标准。
    4. 良好的耐腐蚀性: 通过盐雾、二氧化硫和硫化氢测试,能够抵御恶劣环境的影响。

    应用案例和使用建议


    - 数据传输: 可以用于高速数据传输系统,确保稳定的信号传输。
    - 信号控制: 适用于工业控制系统,如自动化生产线和机器人系统。
    - 电源分配: 在电源分配系统中,可以提供可靠的电气连接,确保电力的安全传输。
    使用建议:
    - 在安装过程中,确保正确的焊接温度和时间,以避免焊接缺陷。
    - 定期检查连接器的状态,确保其持续可靠运行。

    兼容性和支持


    - 兼容性: Series 410 连接器可与其他标准尺寸的 PCB 连接器配合使用。
    - 支持和服务: Preci-DIP 提供详尽的技术资料和在线支持,帮助用户更好地了解和使用该产品。

    常见问题与解决方案


    1. 接触不良:
    - 解决方案: 检查连接器是否正确安装,并确保焊接质量良好。
    2. 过热现象:
    - 解决方案: 使用适当的散热措施,并确保连接器的工作温度不超过最大值。
    3. 连接器损坏:
    - 解决方案: 严格按照制造商的安装和操作指南进行安装和使用。

    总结和推荐


    总体而言,Series 410 连接器以其高可靠性、宽温度适应性和优异的抗环境影响性能,成为市场上备受青睐的产品。该连接器非常适合需要高稳定性、高可靠性的应用场合。如果你正在寻找一款既能满足严苛环境要求又能保持长久使用寿命的连接器,Series 410 将是一个理想的选择。强烈推荐这款产品。

410-87-206-41-001101参数

参数
排数 2
触头镀层厚度 - 配接 -
类型 Push-Pull,Socket
颜色 黑色
额定电流 3A
针脚数 6pin
触头镀层 - 配接
间距-配接 2.54mm
防护等级 -
长*宽*高 7.62mm(长度)*5.08mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

410-87-206-41-001101厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

410-87-206-41-001101数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 矩形连接器 - 针座 - 插座/母插口 PRECI-DIP 410-87-206-41-001101 410-87-206-41-001101数据手册

410-87-206-41-001101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.8395 ¥ 7.0938
10+ $ 0.736 ¥ 6.2192
100+ $ 0.5808 ¥ 4.9078
500+ $ 0.4957 ¥ 4.1888
1000+ $ 0.4093 ¥ 3.4588
2000+ $ 0.3715 ¥ 3.1393
4000+ $ 0.3497 ¥ 2.9545
10000+ $ 0.3255 ¥ 2.7505
24000+ $ 0.3129 ¥ 2.644
库存: 509
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 7.09
