351-80-109-00-016101

产品分类: 圆形连接器
厂牌: PRECI-DIP
产品描述: Header,Push-Pull 焊盘 9pin Glass Filled Polychlorinated Terphenyl 3A 锡 黑色 通孔安装 22.86mm(长度)*2.54mm(高度)
供应商型号: 351-80-109-00-016101
供应商: 国内现货
标准整包数: 240

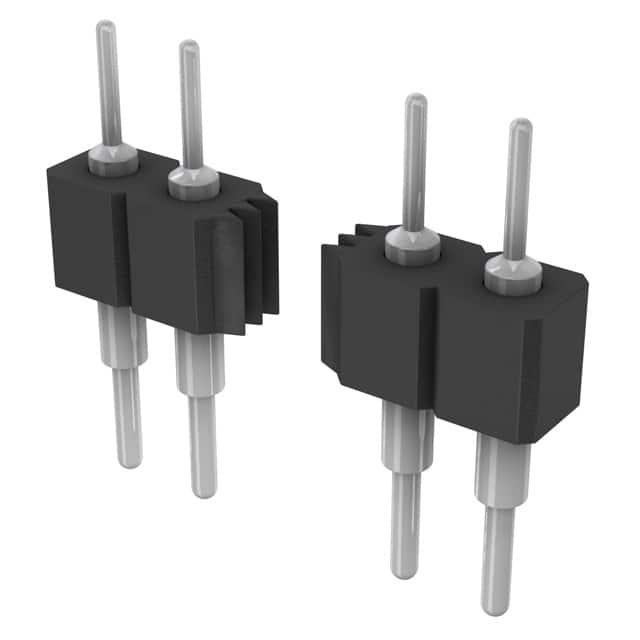

PRECI-DIP 圆形连接器 351-80-109-00-016101

351-80-109-00-016101概述


    产品简介


    PCB连接器系列351
    PCB连接器是用于印刷电路板(PCB)上电气连接的关键部件。系列351单排插针连接器提供了2.54毫米间距的直角焊接尾,适合于多种电气和电子产品中的连接需求。该产品适用于广泛的应用领域,包括但不限于计算机、通信设备、工业控制设备、消费电子产品等。

    技术参数


    | 参数 | 值 |

    | 插针直径 | 0.47 mm |
    | 接触材料 | 铜锌合金(CuZn36Pb3, C36000) |
    | 绝缘材料 | 黑色玻璃填充聚酯(PCT-GF30-FR) |
    | 额定电流 | 3 A |
    | 工作电压 | 100 VRMS / 150 VDC (2.54 mm 网格) |
    | 绝缘电阻 | ≥10'000 MΩ(500 V AC) |
    | 容量 | ≤1 pF |
    | 绝缘耐压 | ≥1000 V RMS |
    | 机械寿命 | ≥500次 |
    | 环境温度范围 | -55 °C ~ +125 °C |

    产品特点和优势


    - 高可靠性:该连接器经过严格的测试,能够承受高达125°C的高温,且在各种恶劣环境下保持稳定的电气性能。
    - 高接触力:最小的接触(套管/夹持件)保留力为3.3牛顿,确保可靠的电气连接。
    - 良好的抗腐蚀性:通过盐雾、二氧化硫、硫化氢等多种腐蚀性气体测试,能够在严苛环境中保持长时间的稳定表现。
    - 兼容性强:提供多种镀层选择,如金、锡,以满足不同应用场景的需求。

    应用案例和使用建议


    应用案例:PCB连接器系列351被广泛应用于工业控制系统和通信设备中,这些设备通常需要高可靠性的连接器来保障系统的稳定运行。
    使用建议:在安装过程中,建议使用适当的工具进行焊接和压接,以确保连接器的可靠性和延长使用寿命。同时,在选择合适的PCB孔径时,应遵循制造商的建议,确保孔径尺寸符合标准要求。

    兼容性和支持


    该连接器与市面上大多数标准PCB设计兼容,可方便地应用于现有的设计中。PRECIDIP SA公司为用户提供全面的技术支持和售后服务,确保用户在使用过程中能够得到及时有效的帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接过程中出现虚焊现象 | 检查焊接工具是否清洁、确保焊接温度和时间符合标准。 |
    | 连接器插入时卡住 | 确保孔径尺寸符合要求,避免灰尘和杂质进入孔内。 |
    | 连接器寿命不足 | 选择合适的镀层材料,如金镀层,提高连接器的使用寿命。 |

    总结和推荐


    总结:系列351 PCB连接器以其优异的电气性能、出色的机械强度和卓越的环境适应能力,在工业控制和通信领域中表现出色。它不仅满足基本的功能需求,还具备强大的可靠性和较长的使用寿命。
    推荐:鉴于其广泛的应用范围和优异的性能,我强烈推荐这款连接器用于需要高可靠性的应用场景中。无论是对于新项目还是替换旧款设备,系列351都是一个值得信赖的选择。

351-80-109-00-016101参数

参数
类型 Header,Push-Pull
颜色 黑色
端接 焊盘
额定电流 3A
外壳材料 Glass Filled Polychlorinated Terphenyl
针脚数 9pin
触头镀层 - 配接
长*宽*高 22.86mm(长度)*2.54mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

351-80-109-00-016101厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

351-80-109-00-016101数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 圆形连接器 PRECI-DIP 351-80-109-00-016101 351-80-109-00-016101数据手册

351-80-109-00-016101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
240+ $ 3.3885 ¥ 28.4634
720+ $ 2.8301 ¥ 23.7724
2400+ $ 2.4506 ¥ 20.5853
库存: 0
起订量: 240 增量: 1
交货地:
最小起订量为:240
合计: ¥ 0
