首页  >  产品百科  >  800-10-003-20-001101

800-10-003-20-001101

产品分类: 圆形连接器
厂牌: PRECI-DIP
产品描述: Header,Push-Pull 焊盘 3pin Glass Filled Polychlorinated Terphenyl 3A 金 黑色 通孔安装 7.62mm(长度)*9.78mm(高度)
供应商型号: 437-8001000320001101
供应商: Mouser
标准整包数: 1

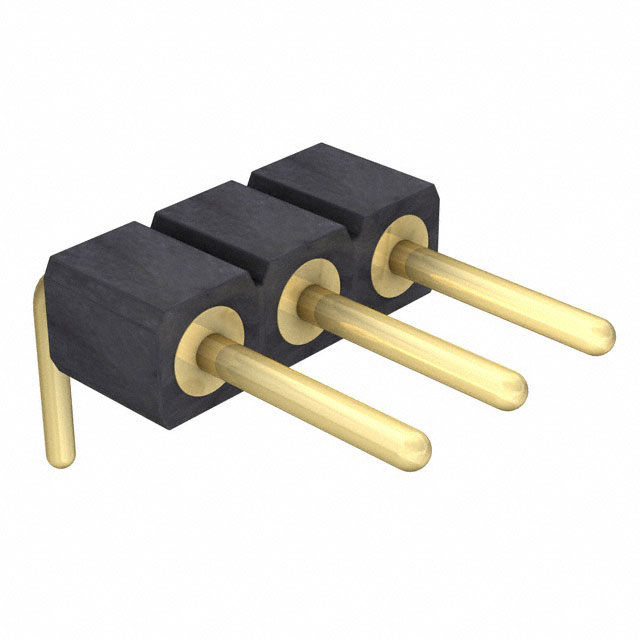

PRECI-DIP 圆形连接器 800-10-003-20-001101

800-10-003-20-001101概述

    PCB Connectors 800 Series: Technical Handbook

    1. 产品简介


    产品类型: PCB连接器
    主要功能: 单行直角焊接尾插针连接器
    应用领域: 数据、信号、控制和电源应用领域

    2. 技术参数


    - 连接方式: 直角焊接尾插针
    - 间距: 2.54 mm 或 5.08 mm
    - 接触材料: 黄铜CuZn36Pb3 (C36000)
    - 镀层选项:
    - 银 (PP): 0.25 μm
    - 锡 (80): 锡
    - V3: 锡镀金 (0.75 μm)
    - 绝缘材料: 黑色玻璃填充聚酯 (PCT-GF30-FR),阻燃等级UL 94V-0
    - 机械寿命: 最小500个循环
    - 额定电流: 3 A
    - 介电强度: 最小1000 V RMS
    - 操作温度范围: -55°C 至 +125°C
    - 气候类别 (IEC): 55/125/21
    - 年均湿度范围: 最大75%
    - 最大工作电压: 100 VRMS/150 VDC (2.54 mm网格)

    3. 产品特点和优势


    - 可靠的连接性能: 经过严格测试,具有高机械和电气稳定性。
    - 广泛的应用范围: 适用于多种环境条件,包括高温和低温。
    - 优秀的电气特性: 低绝缘电阻和小电容值,确保信号传输的可靠性。
    - 耐用性: 可承受多次插入和拔出,保证长时间使用。
    - 良好的兼容性: 兼容各种PCB孔径尺寸。

    4. 应用案例和使用建议


    应用案例: 这些连接器广泛应用于汽车、通信、工业自动化等领域,用于信号和电源连接。
    使用建议: 在安装时,确保焊盘的尺寸和PCB孔径符合标准要求,以避免松动或脱落。

    5. 兼容性和支持


    - 兼容性: 适用于标准2.54 mm或5.08 mm间距的PCB孔径。
    - 厂商支持: 提供详细的技术资料和售后服务。

    6. 常见问题与解决方案


    - 问题1: 连接器不易固定
    - 解决方案: 检查焊接质量,确保焊盘大小和孔径尺寸正确。
    - 问题2: 插针变形
    - 解决方案: 在焊接过程中使用适当的温度和时间,避免过热。
    - 问题3: 信号传输不稳定
    - 解决方案: 确保连接器和PCB之间的接触良好,避免氧化和腐蚀。

    7. 总结和推荐


    综合评估: 这款800系列PCB连接器以其出色的机械和电气性能、广泛的适用范围和良好的兼容性,成为数据、信号、控制和电源应用的理想选择。其高可靠性和耐用性使其在市场上具有很强的竞争力。
    推荐: 强烈推荐给需要高性能连接器的各类电子产品制造商和开发者。

800-10-003-20-001101参数

参数
外壳材料 Glass Filled Polychlorinated Terphenyl
针脚数 3pin
触头镀层 - 配接
类型 Header,Push-Pull
颜色 黑色
端接 焊盘
额定电流 3A
长*宽*高 7.62mm(长度)*9.78mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

800-10-003-20-001101厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

800-10-003-20-001101数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 圆形连接器 PRECI-DIP 800-10-003-20-001101 800-10-003-20-001101数据手册

800-10-003-20-001101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.0925 ¥ 9.2316
10+ $ 0.9235 ¥ 7.8032
25+ $ 0.8648 ¥ 7.3076
100+ $ 0.7931 ¥ 6.7017
250+ $ 0.7009 ¥ 5.9228
500+ $ 0.6372 ¥ 5.3843
1000+ $ 0.567 ¥ 4.7912
2000+ $ 0.4774 ¥ 4.0337
库存: 1252
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 9.23
