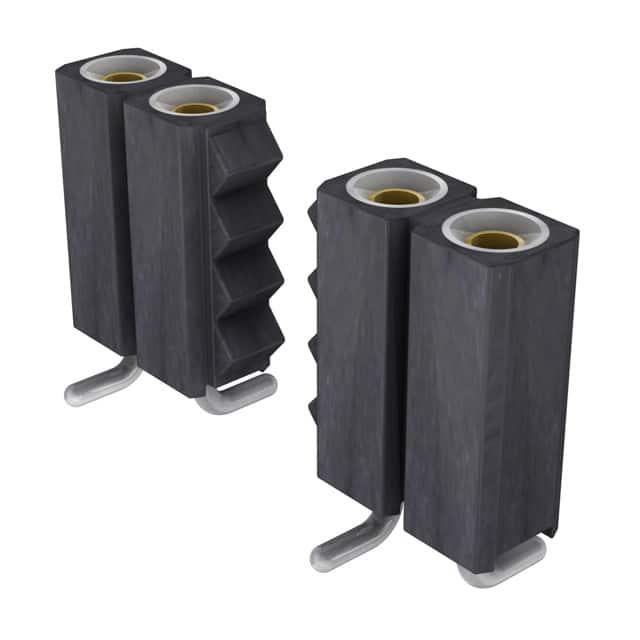

801-87-022-30-001101

厂牌: PRECI-DIP
产品描述: Push-Pull,Socket 2.54mm 1 22pin 3A 金 黑色 SMD,P=2.54mm 贴片安装 55.88mm(长度)*4.4mm(高度)
供应商型号: UA-801-87-022-30-001101
供应商: 海外现货
标准整包数: 150
PRECI-DIP 矩形连接器 - 针座 - 插座/母插口 801-87-022-30-001101

801-87-022-30-001101概述

    801系列PCB连接器技术手册

    产品简介


    801系列PCB连接器是一种单排垂直安装的表面贴装(SMD)连接器。这种连接器主要用于电路板间的信号传输,广泛应用于计算机、通信设备、工业自动化系统和消费电子产品等领域。该系列连接器具备优秀的机械强度和电气性能,能够在严苛的工作环境中保持稳定的性能。

    技术参数


    | 参数项 | 描述 |

    | 安装方式 | 表面贴装(SMD),垂直安装 |
    | 接触针直径 | 0.70至0.90毫米,标准为0.76毫米 |
    | 插入力 | 1.2牛顿(典型值) |
    | 拔出力 | 0.6牛顿(典型值,用于标准插针直径0.76毫米) |
    | 机械寿命 | 最小500次循环 |
    | 额定电流 | 3安培 |
    | 绝缘电阻 | 最大10毫欧 |
    | 耐压 | 最小1000伏交流电(有效值) |
    | 共面性 | 最大0.1毫米(测量长度25毫米的连接器) |

    产品特点和优势


    801系列PCB连接器具有以下特点和优势:
    - 高可靠性:采用高品质材料制造,如青铜镀金和铍铜制成的接触片,确保长期稳定工作。
    - 广泛的温度适应性:工作温度范围为-55℃到+125℃,适用于多种恶劣环境。
    - 强大的机械性能:剪切强度最小为40牛顿,能承受较大应力。
    - 电气性能优异:绝缘电阻高,最大仅为10兆欧,保证了信号传输的纯净度。

    应用案例和使用建议


    这些连接器广泛应用于各类电子设备中,例如工业控制板、服务器主板、智能设备等。使用建议如下:
    - 在安装时需确保焊盘尺寸和钻孔尺寸准确无误,以防止松动或虚焊。
    - 定期进行清洁,避免灰尘积累导致接触不良。
    - 确保设备工作环境的湿度和温度都在指定范围内,以延长使用寿命。

    兼容性和支持


    该系列产品能够与市场上常见的PCB兼容,支持Tin(锡)、Gold flash(金镀层)等多种表面处理方式。厂商提供全面的技术支持和售后服务,客户可通过电话、电子邮件等方式获得帮助。

    常见问题与解决方案


    - Q: 插拔时感觉插入力过大?
    - A: 可能是由于焊盘或钻孔尺寸不匹配造成的。请检查焊盘尺寸是否符合要求,必要时调整。

    - Q: 连接器工作时接触电阻过高?
    - A: 清洁连接器接触部位,确保无尘和氧化层。如果问题依然存在,可能需要更换新的连接器。

    总结和推荐


    801系列PCB连接器凭借其出色的电气特性和机械强度,在各种应用场合下表现优异。它在高温、低温和高湿度环境下均能稳定运行,适合于各种工业和消费级产品中。强烈推荐在新设计或替换旧款连接器时考虑此系列产品。

801-87-022-30-001101参数

参数
针脚数 22pin
额定电流 3A
间距-配接 2.54mm
颜色 黑色
触头镀层厚度 - 配接 -
排数 1
类型 Push-Pull,Socket
防护等级 -
触头镀层 - 配接
长*宽*高 55.88mm(长度)*4.4mm(高度)
通用封装 SMD,P=2.54mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 散装
