315-83-107-41-003101

厂牌: PRECI-DIP
产品描述: Push-Pull,Socket 2.54mm 1 7pin 1A 750nm 金 黑色 通孔安装 17.78mm(长度)*2.54mm(高度)
供应商型号: AV-A-PRD3158310741003!A
供应商: Avnet
标准整包数: 1020

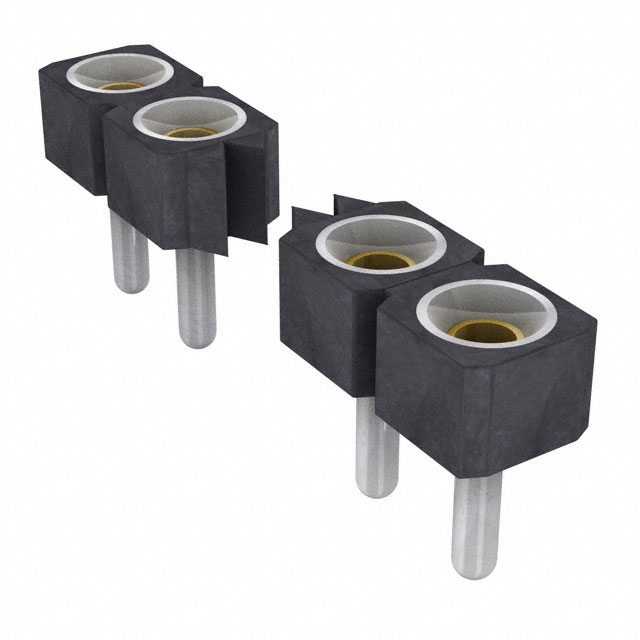

PRECI-DIP 矩形连接器 - 针座 - 插座/母插口 315-83-107-41-003101

315-83-107-41-003101概述

    PCB Connectors Series 315 技术手册解析

    产品简介


    PCB连接器系列315是一种适用于多种电子设备的小型化单排连接器,主要用于印刷电路板(PCB)之间的信号传输和电力分配。该系列连接器具有低轮廓设计,适合空间受限的应用环境。主要功能包括信号传输、电源供应以及设备间的互连。应用领域广泛,例如消费电子、工业自动化、通信设备以及医疗设备等。

    技术参数


    - 绝缘体材料: 黑色玻璃填充聚酯(PCT-GF30-FR)
    - 阻燃等级: UL 94V-O
    - 套筒材料: 黄铜(CuZn36Pb3,C36000)
    - 接触片材料: 铜铍合金(C17200)
    - 插入力: 3 N(典型值)
    - 拔出力: 1.5 N(典型值,适用于直径0.43 mm的抛光钢尺)
    - 机械寿命: 最小500次循环
    - 额定电流: 3 A
    - 接触电阻: 最大10 mΩ
    - 介电强度: 最小1000 VRMS

    产品特点和优势


    1. 低轮廓设计: 这使得连接器能够安装在空间受限的PCB上。
    2. 高强度接触片: 采用铜铍合金制造的接触片确保了长时间使用的稳定性和可靠性。
    3. 广泛的温度适应性: 工作温度范围为-55°C至+125°C,适用于极端环境下的应用。
    4. 卓越的机械性能: 接触片在轴向力作用下不会发生位移,具备高插拔次数能力。

    应用案例和使用建议


    - 消费电子: 在小型手持设备中,如智能手表、无线耳机等,用于电源和信号的高效传输。
    - 工业自动化: 在工业控制面板中,作为设备间信号传输的重要组件,提高系统的稳定性和可靠性。
    - 医疗设备: 医疗设备对连接器的要求较高,315系列连接器通过了多项严苛的环境测试,适合用于医疗仪器。
    - 使用建议: 在安装过程中确保焊接质量,避免过度加热导致材料损坏。在高温环境下使用时,需注意散热措施。

    兼容性和支持


    - 兼容性: 该连接器适用于各种标准PCB孔尺寸和表面处理工艺,如锡、金镍镀层等。
    - 支持: PRECI-DIP公司提供全面的技术支持和售后服务,包括定制服务和技术咨询。

    常见问题与解决方案


    1. 接触不良: 检查接触片是否正确插入并紧固。必要时重新焊接到PCB上。
    2. 焊接质量问题: 确保焊接温度和时间符合标准,避免过度加热导致连接器损坏。
    3. 腐蚀问题: 对于有特殊要求的应用环境,考虑使用金镍镀层以提高抗腐蚀性能。

    总结和推荐


    总体而言,315系列PCB连接器在设计、性能和耐用性方面表现出色,适合各种高要求的应用环境。其低轮廓设计和广泛的温度适应性使其成为多领域的理想选择。我们强烈推荐这款产品,特别是在需要高可靠性和紧凑设计的应用场景中。

315-83-107-41-003101参数

参数
针脚数 7pin
触头镀层 - 配接
额定电流 1A
颜色 黑色
类型 Push-Pull,Socket
防护等级 -
间距-配接 2.54mm
排数 1
触头镀层厚度 - 配接 750nm
长*宽*高 17.78mm(长度)*2.54mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

315-83-107-41-003101厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

315-83-107-41-003101数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 矩形连接器 - 针座 - 插座/母插口 PRECI-DIP 315-83-107-41-003101 315-83-107-41-003101数据手册

315-83-107-41-003101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1020+ $ 0.4474 ¥ 3.9595
3060+ $ 0.4434 ¥ 3.9242
库存: 1020
起订量: 1020 增量: 1020
交货地:
最小起订量为:1020
合计: ¥ 4038.69
