首页  >  产品百科  >  813-S1-006-30-014101

813-S1-006-30-014101

产品分类: 矩形连接器 - 弹簧式
厂牌: PRECI-DIP
产品描述: Piston 2.54mm 2 6 黄铜 500nm 金 贴片安装 7.62mm(长度)*5.08mm(高度)
供应商型号: UA-813-S1-006-30-014101
供应商: 海外现货
标准整包数: 1000

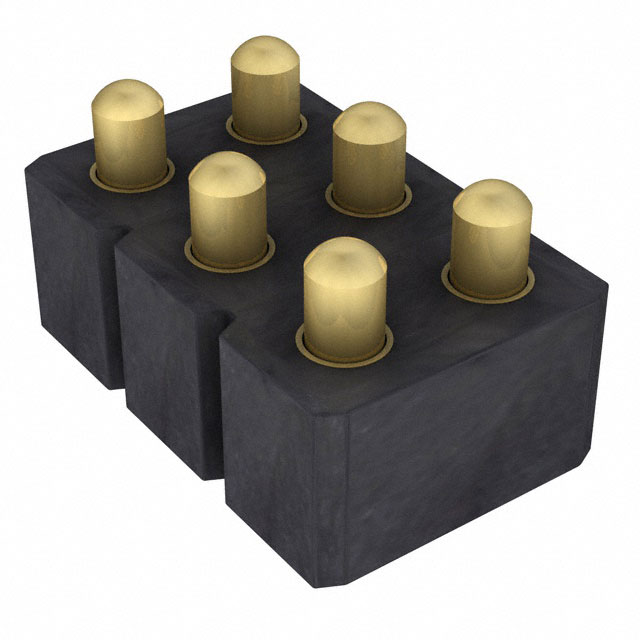

PRECI-DIP 矩形连接器 - 弹簧式 813-S1-006-30-014101

813-S1-006-30-014101概述

    SPRING-LOADED CONNECTORS & PAD CONNECTORS 技术手册

    产品简介


    弹簧加载连接器及垫片连接器系列(如813-S1-NNN-30-XXX101)是一种双排设计的表面贴装垂直安装连接器,适用于广泛的电子设备应用。该系列连接器具有弹簧加载接触点(SLC),并采用了改进的锥形活塞设计,显著提高了接触的可靠性与稳定性。它们主要用于需要频繁插拔的场合,如测试设备、仪器仪表、以及各种通信设备。

    技术参数


    以下是813系列的具体技术规格:
    - 机械参数
    - 引脚间距:2.54 mm
    - 最大行程:1.4 mm
    - 初始力:0.25 N
    - 半行程力:0.85 N
    - 机械寿命:50,000次循环
    - 电气参数
    - 额定电流:3.5 A
    - 接触电阻:10 mΩ(静态测量,半行程位置)
    - 防火等级:UL 94V-0
    - 绝缘电阻:最小10,000 MΩ @ 500 V AC
    - 电容:最大1 pF
    - 材料
    - 活塞和套筒:铜锌合金(CuZn36Pb3,C36000)
    - 弹簧:琴钢丝(DIN 17223),镀金处理
    - 工作条件
    - 工作温度范围:-55°C 至 +125°C
    - 年平均湿度范围:75%
    - 极限工作电压:100 VRMS/150 VDC(2.54 mm间距)

    产品特点和优势


    - 高可靠性:采用独特的锥形活塞设计,提升了接触点的稳定性和可靠性。
    - 长寿命:能够承受50,000次插拔操作,适用于频繁插拔的应用场合。
    - 优良的电气性能:接触电阻低且绝缘性能强,适合高精度信号传输。
    - 广泛的工作温度范围:能够在极端条件下正常工作,适用于多种复杂环境。

    应用案例和使用建议


    - 测试设备:可用于各类测试设备,确保连接器在频繁插拔的情况下仍能保持良好的接触性能。
    - 通信设备:适合作为通信设备中的信号传输接口,提供稳定的连接保障。
    - 仪器仪表:适用于各类仪器仪表中的信号传输和电源连接,提高系统的可靠性。
    使用建议:
    - 在使用过程中要注意不要超过最大行程限制,以免损坏连接器。
    - 定期检查连接器的接触状态,确保其始终保持良好状态。

    兼容性和支持


    - 813系列连接器可以与其他标准电子元件和设备兼容,方便集成。
    - 生产商提供了全面的技术支持,包括安装指导、故障排查和技术咨询。

    常见问题与解决方案


    - Q1:如何清洁连接器以保持最佳性能?
    - A1:使用干净的软布或压缩空气清洁连接器的外部和内部。
    - Q2:连接器出现接触不良怎么办?
    - A2:检查连接器是否有污物或损坏,必要时更换新的连接器。
    - Q3:如何避免过热?
    - A3:确保连接器工作在其额定电流范围内,并保持适当的散热环境。

    总结和推荐


    总体评价:
    - 813系列弹簧加载连接器以其高可靠性、长寿命和优秀的电气性能,成为众多设备的理想选择。
    - 高达50,000次的机械寿命使其特别适合高频插拔的场合。
    - 提供了全面的技术支持和文档,使得安装和维护更加便捷。
    推荐:
    鉴于上述优点,强烈推荐该系列连接器应用于需要高可靠性的场合。无论是测试设备还是工业控制领域,这些连接器都将是理想的解决方案。

813-S1-006-30-014101参数

参数
触头镀层
触头数量 6
触头镀层厚度 500nm
类型 Piston
间距 2.54mm
材料 黄铜
排数 2
长*宽*高 7.62mm(长度)*5.08mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装

813-S1-006-30-014101厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

813-S1-006-30-014101数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 矩形连接器 - 弹簧式 PRECI-DIP 813-S1-006-30-014101 813-S1-006-30-014101数据手册

813-S1-006-30-014101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 1.1088 ¥ 9.2913
库存: 2100
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 9291.3
