首页  >  产品百科  >  PH128800T004-ZFC

PH128800T004-ZFC

产品分类: LED显示器件
厂牌: POWERTIP TECHNOLOGY/台湾久正光电
产品描述: 170°,170° 触控式 1280 x 800 HDMI TFT - Color 10.1in 透射式 红,红色,绿,绿色,蓝,蓝色 217.96mm 136.6mm mxT1066T LED 面板安装 254.96mm*173.6mm*26.2mm
供应商型号: UA-PH128800T004-ZFC
供应商: 海外现货
标准整包数: 1
POWERTIP TECHNOLOGY/台湾久正光电 LED显示器件 PH128800T004-ZFC

PH128800T004-ZFC概述


    产品简介

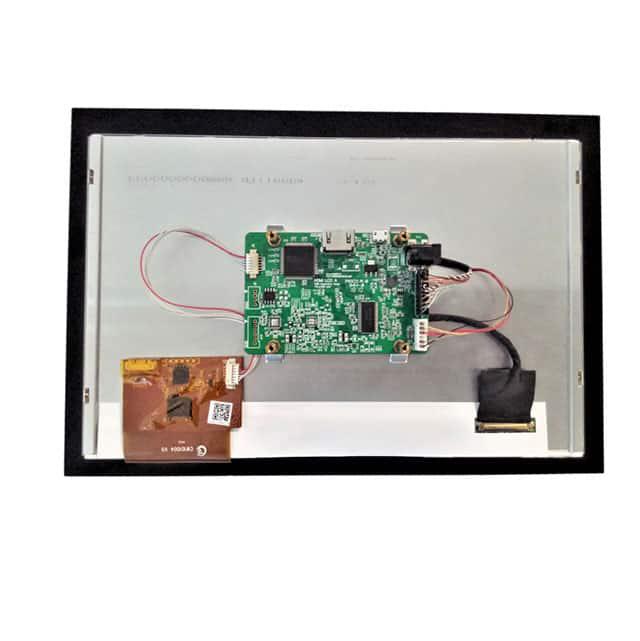

    PH128800T004-ZFC 是一款10.1英寸(对角线)全视角透射型液晶显示器,具备项目式电容触摸屏。该显示屏的主要功能是提供高分辨率(1280x800像素)和宽广的视角。PH128800T004-ZFC 适用于多种工业及商业应用领域,例如控制面板、车载娱乐系统、智能家居系统等。

    技术参数


    触摸屏规格
    - 类型:项目式电容触摸屏
    - 接口:USB HID触摸
    显示屏规格
    - 尺寸:10.1英寸(对角线)
    - 分辨率:1280x800 像素
    - 视角:全视角
    - 颜色深度:16.7M
    - 重量:458.7克
    机械规格
    - 外形尺寸:254.96 mm (W) x 173.6 mm (L) x 26.2 mm (H)
    - 活动区域:216.96 mm (W) x 135.60 mm (L)
    绝对最大额定值
    - 电源电压:VCC -0.3 V 至 +23.0 V,VBus -0.3 V 至 +6.0 V,逻辑电压 BLPWM -0.3 V 至 +5.5 V
    - 工作温度范围:-20°C 至 +70°C
    - 存储温度范围:-30°C 至 +80°C
    - 存储湿度范围:20°C 至 60°C,相对湿度 0 至 90%
    直流电气特性
    - 电源电压:VCC 11.5 V 至 12.5 V,VBus 4.75 V 至 5.25 V
    - 电源电流:ICC ≤ 550 mA,IBus ≤ 100 mA
    - PWM频率:100 Hz 至 20000 Hz
    光学特性
    - 响应时间:Tr + Tf ≤ 50 ms
    - 对比度:600 至 800
    - 白色色坐标 (CIE):X 0.265 至 0.365,Y 0.303 至 0.403
    背光特性
    - 最大功率消耗:100 mW
    - LED正向电流:≤ 30 mA
    - LED反向电压:≤ 1.2 V

    产品特点和优势


    PH128800T004-ZFC 具有多项显著特点:
    1. 宽广的视角:全视角设计使得无论从哪个角度观看都能保持清晰。
    2. 高性能触摸屏:采用项目式电容触摸屏技术,实现精确触控。
    3. 高分辨率:提供1280x800高分辨率,确保图像细节清晰。
    4. 强大的电气特性:适应广泛的电源电压范围和电流需求,确保稳定运行。
    5. 耐用性强:通过高温、低温、高湿度、振动和跌落测试,确保在各种环境下正常工作。

    应用案例和使用建议


    PH128800T004-ZFC 可广泛应用于工业控制、车载娱乐系统、智能家居等场合。例如,在智能家居系统中,它可以用作智能门锁或空调控制面板的显示终端。在使用过程中,需要注意以下几点:
    1. 避免长时间显示静态图像,以减少图像粘连的风险。
    2. 妥善保管,存放在温度适宜、湿度较低的环境中。
    3. 避免强电磁干扰,如开关电源等设备,可能导致触摸屏失灵。

    兼容性和支持


    PH128800T004-ZFC 通过HDMI接口与各种设备连接,兼容市面上主流的HDMI接口标准。此外,制造商提供全面的技术支持,包括产品文档、软件驱动程序和技术服务热线等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 触摸不灵敏 | 确保触摸屏没有损坏,检查驱动程序更新情况。 |
    | 图像颜色异常 | 调整显示器的色彩设置或重新校准色彩。 |
    | 显示亮度不足 | 检查背光电路,必要时更换LED灯 |

    总结和推荐


    综上所述,PH128800T004-ZFC 是一款功能强大且具有广泛应用前景的10.1英寸液晶显示器。其出色的光学和电气特性,加上坚固耐用的设计,使其在工业控制和消费电子产品领域具有很强的市场竞争力。推荐给需要高分辨率、宽视角及高可靠性的应用场合。

PH128800T004-ZFC参数

参数
发光强度 -
显示宽度 217.96mm
分辨率(pixels) 1280 x 800
控制器类型 mxT1066T
显示模式 透射式
显示尺寸 10.1in
接口方式 HDMI
视角 170°,170°
显示高度 136.6mm
显示类型 TFT - Color
背光颜色 LED
字符高度 -
字符宽度 -
触碰模式 触控式
显示颜色 红,红色,绿,绿色,蓝,蓝色
长*宽*高 254.96mm*173.6mm*26.2mm
安装方式 面板安装
零件状态 在售
包装方式 袋装

PH128800T004-ZFC数据手册

厂牌 PDF简要描述 下载
POWERTIP TECHNOLOGY/台湾久正光电 LED显示器件 POWERTIP TECHNOLOGY/台湾久正光电 PH128800T004-ZFC PH128800T004-ZFC数据手册

PH128800T004-ZFC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 188.5375 ¥ 1579.9443
10+ $ 185.6625 ¥ 1555.8518
22+ $ 179.85 ¥ 1507.143
52+ $ 165.5625 ¥ 1387.4138
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
