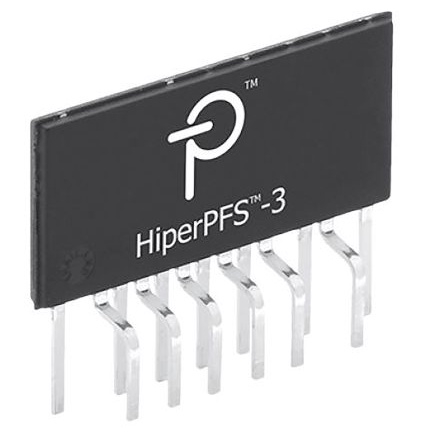

PFS7525H

产品分类: 电源管理芯片(PMIC)
厂牌: POWER INTEGRATIONS
产品描述: Power Integrations 13引脚A/D转换器, 通孔安装, 最大输入电压 265 V 交流, eSIP-16D封装
供应商型号: 2517823
供应商: 海外现货
标准整包数: 1
POWER INTEGRATIONS 电源管理芯片(PMIC) PFS7525H

PFS7525H概述

    HiperPFS-3 系列 PFC 控制器技术手册

    1. 产品简介


    HiperPFS-3系列是Power Integrations公司推出的一款高功率因数(Power Factor)连续导通模式(Continuous Conduction Mode, CCM)升压功率因数校正(Power Factor Correction, PFC)控制器。它集成了高压MOSFET和超低反向恢复损耗的Qspeed二极管,适用于广泛的负载范围。该控制器主要用于PC、打印机、LCD电视、视频游戏机、高功率适配器、高功率LED照明以及工业和家电设备等领域。

    2. 技术参数


    - 效率: 高效运行,在10%至满载时效率超过95%,在230 VAC下的无负载消耗小于60 mW。
    - 功率因数: 在20%负载下,功率因数可轻松达到0.92以上。
    - 标准合规性: 符合EN61000-3-2 Class C和Class D标准。
    - 集成度: 最小化升压PFC设计尺寸,集成控制器、MOSFET和超低反向恢复损失二极管(Qspeed)。
    - 封装: 封装优化,适用于大批量生产,省去了绝缘垫/散热片。
    - 增强功能: 可编程电源正常信号(Power Good, PG)、用户可选的功率限制功能、内置非线性放大器用于快速输出过压和欠压保护及瞬态响应。
    - 频率调整: 跨越输入电压和每个输入周期调整频率,提供大于60kHz的扩频窗口,简化EMI滤波要求。
    - 峰值输出功率: 通用输入设备最高可达450 W,高线输入设备最高可达1 kW。
    - 保护功能: 包括欠压锁存(Undervoltage Lockout, UVLO)、欠压(UV)、过压(OV)、过温保护(Over Temperature Protection, OTP)、棕色入/出检测、逐周期电流限制和功率限制用于过载保护。
    - 环保标准: 无卤素且符合RoHS标准。

    3. 产品特点和优势


    HiperPFS-3系列控制器的主要优势在于其高效能、高功率因数以及较低的无负载消耗。这些特性使得其在不同负载条件下的表现均十分出色。此外,它具有高度集成的特点,能够显著减少外部组件数量和系统成本,提高整体可靠性。特别是在轻载条件下,这种集成设计能够显著降低能耗,同时保持较高的效率和功率因数。

    4. 应用案例和使用建议


    根据手册中的典型应用电路图,HiperPFS-3系列广泛应用于PC、高功率适配器、打印机、LCD电视、视频游戏机以及高功率LED照明等场景。建议在设计时考虑使用该控制器进行PFC设计,以确保系统满足高效率、低EMI和高功率因数的要求。特别是在需要紧凑设计和高可靠性的情况下,HiperPFS-3系列提供了很好的解决方案。

    5. 兼容性和支持


    HiperPFS-3系列控制器设计灵活,易于与多种电子元器件或设备配合使用。厂商提供了详细的文档和支持服务,帮助用户顺利完成设计和调试过程。制造商还提供了丰富的技术资料和在线支持,方便用户解决可能遇到的技术问题。

    6. 常见问题与解决方案


    常见的问题包括启动延迟、启动时电压不稳以及EMI滤波不足等。这些问题可以通过以下方式解决:
    - 启动延迟: 检查电源电压是否稳定,确保输入电压在启动时能够迅速上升。
    - 启动时电压不稳: 确认所有连接点接触良好,检查是否有过多的外部噪声干扰。
    - EMI滤波不足: 调整输入电压监测引脚(V)上的电阻值,优化输入电流波形,提高功率因数。

    7. 总结和推荐


    总体而言,HiperPFS-3系列是一款高效、高可靠性的PFC控制器,特别适合于对体积和重量要求严格的场合。其独特的集成设计、高效率和低EMI特性使其在市场上具有很强的竞争力。对于需要高性能PFC解决方案的应用,强烈推荐使用HiperPFS-3系列控制器。

PFS7525H参数

参数
最大工作供电电压 15V
最小工作供电电压 10.2V
工作电源电流 -
最大输出电压 385V(DC)
最小输出电压 -
应用场景 -
长*宽*高 16.59mm*2.06mm*8.25mm
通用封装 ESIP-16D
安装方式 通孔安装
零件状态 在售
包装方式 管装
