首页  >  产品百科  >  QH03TZ600

QH03TZ600

产品分类: 整流二极管/整流桥
厂牌: POWER INTEGRATIONS
产品描述: 600V 350A 9.8ns 250μA 3A 独立式 TO-220AC 通孔安装
供应商型号: 2771808
供应商: 海外现货
标准整包数: 1

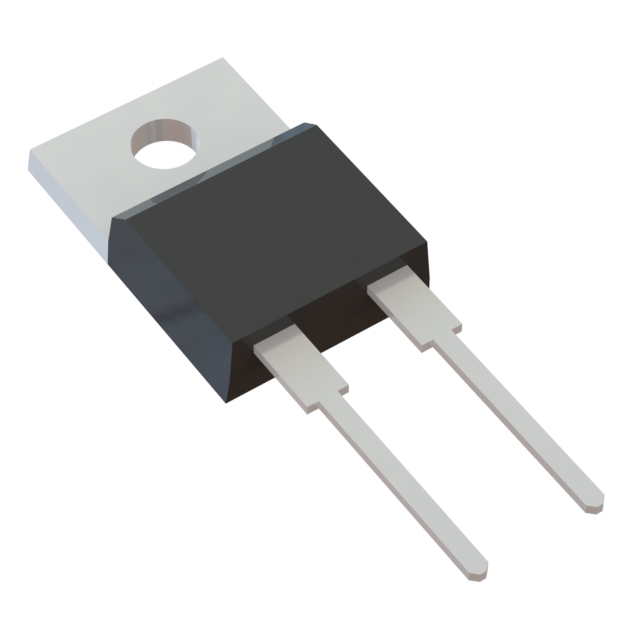

POWER INTEGRATIONS 整流二极管/整流桥 QH03TZ600

QH03TZ600概述

    QH03TZ600 技术手册解析

    1. 产品简介


    QH03TZ600 是一种属于Qspeed™系列的600V、3A H-Series功率因数校正二极管。适用于多种电力转换和控制应用场合,如电源因子校正(PFC)整流器、电机驱动电路以及DC-AC逆变器。

    2. 技术参数


    - 额定电流:3A(平均正向电流)
    - 反向峰值电压:600V
    - 恢复电荷:14.8nC(典型值,125°C时)
    - 最大恢复电流:1.35A(典型值,125°C时)
    - 软度系数:1.1(典型值,125°C时)
    - 封装形式:TO-220AC
    - 热阻:RθJA = 62°C/W,RθJC = 4.1°C/W
    - 温度范围:工作温度 -55°C 到 +150°C,存储温度 -55°C 到 +150°C
    - 隔离电压:2500V
    - 功率损耗:30.4W(当TC=25°C时)

    3. 产品特点和优势


    - 低恢复电荷:14.8nC(典型值),有助于提升效率。
    - 快速恢复:具有高dIF/dt能力(1000A/μs),使得开关速度极快。
    - 软恢复特性:降低电磁干扰(EMI),消除了对抑制电路的需求。
    - 高可靠性:在150°C条件下可承受高达350A的瞬态冲击电流。
    - 环境友好:符合RoHS标准,使用无铅电镀和绿色模塑料,无卤素。

    4. 应用案例和使用建议


    应用场景:适用于需要高效率和快速恢复的应用,如电动工具、光伏逆变器、LED照明等。
    使用建议:
    - 确保在高湿度或高温环境下正确散热,避免过热损坏。
    - 在选择辅助元件时考虑其与二极管的匹配度,以实现最佳系统性能。
    - 考虑使用适当的保护电路来防止意外损坏。

    5. 兼容性和支持


    - 兼容性:此二极管与多种标准电路板设计兼容,包括各种电机驱动和逆变器系统。
    - 支持信息:供应商提供详细的安装指南和测试文档,如Application Note AN-300和AN-303。

    6. 常见问题与解决方案


    - 问题:如何确保正确的热管理?
    - 解决方案:参照制造商提供的温度曲线图进行设计,确保电路板有足够的散热措施。

    - 问题:遇到电磁干扰(EMI)问题?
    - 解决方案:增加滤波电容以减少噪声干扰,或者重新调整布局以减小敏感电路的暴露区域。

    7. 总结和推荐


    总结:QH03TZ600以其优异的性能指标、高效的电气特性以及环保的材料选择,在同类产品中脱颖而出。它不仅提高了整体系统的运行效率,还减少了额外的电路需求,使其成为众多应用的理想选择。
    推荐:强烈推荐使用QH03TZ600,尤其适合于对效率要求高的工业级应用环境。如果您正在寻找一种能够提高系统性能并减少设计复杂性的解决方案,这款二极管将是您的理想之选。

QH03TZ600参数

参数
配置 独立式
If - 正向电流 3A
Ir - 反向电流 250μA
Vr-反向电压 600V
反向恢复时间 9.8ns
正向浪涌电流 350A
通用封装 TO-220AC
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

QH03TZ600厂商介绍

Power Integrations是一家全球领先的高性能电子公司,专注于开发高效能的电源管理集成电路。公司的主要产品包括集成电路、二极管和相关产品,广泛应用于家电、计算机、工业和汽车等众多领域。

产品分类:
1. 集成电路:包括AC-DC电源转换器、DC-DC电源转换器等,用于将交流电转换为直流电,或在不同电压之间进行转换。
2. 二极管:包括肖特基二极管、快速恢复二极管等,用于整流、开关和保护电路。
3. 相关产品:包括电源模块、电源适配器等,为客户提供一站式电源解决方案。

应用领域:
1. 家电:如空调、冰箱、洗衣机等家用电器的电源管理。
2. 计算机:如服务器、个人电脑、笔记本电脑等计算机设备的电源转换。
3. 工业:如自动化设备、工业控制系统等工业领域的电源管理。
4. 汽车:如电动汽车、混合动力汽车等新能源汽车的电源转换。

Power Integrations的优势:
1. 高效能:产品具有高效率、低功耗的特点,有助于降低能源消耗和减少碳排放。
2. 创新技术:公司拥有多项专利技术,如Flyback技术、SOTB技术等,为客户提供高性能的电源解决方案。
3. 可靠性:产品经过严格的质量控制和测试,确保在各种环境下的稳定运行。
4. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足不同应用场景的需求。

QH03TZ600数据手册

厂牌 PDF简要描述 下载
POWER INTEGRATIONS 整流二极管/整流桥 POWER INTEGRATIONS QH03TZ600 QH03TZ600数据手册

QH03TZ600封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 8.1024
10+ ¥ 6.1382
100+ ¥ 5.4998
500+ ¥ 5.4016
1000+ ¥ 5.3034
5000+ ¥ 5.3034
库存: 694
起订量: 7 增量: 0
交货地:
最小起订量为:1
合计: ¥ 8.1
