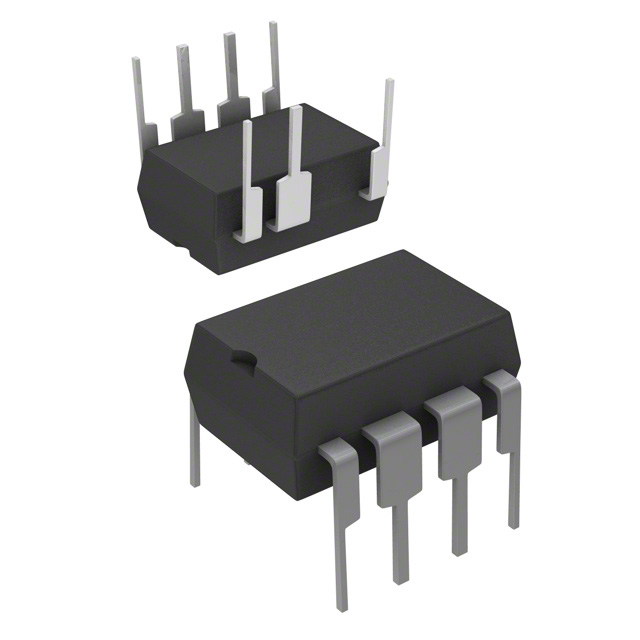

LNK305P

产品分类: AC-DC稳压器
厂牌: POWER INTEGRATIONS
产品描述: Buck,Buck-Boost,Flyback 66KHz Yes 开环,短路,超温 69% 700V 通孔安装
供应商型号: LNK305P-ND
供应商: Digi-Key
标准整包数: 1
POWER INTEGRATIONS AC-DC稳压器 LNK305P

LNK305P概述

    # LNK302/304-306 LinkSwitch-TN Family 技术概述

    产品简介


    LNK302/304-306 属于 LinkSwitch-TN 系列离线式开关转换器集成电路,旨在取代传统线性电源和电容降压式非隔离式电源。该系列芯片适用于输出电流小于 360 mA 的应用场合,提供最低组件数量和最高效的解决方案。它广泛应用于家电控制(如电饭煲、洗碗机)、LED驱动器、工业控制及能源计量等领域。
    主要功能
    - 非隔离式降压拓扑支持
    - 集成 700 V 功率 MOSFET
    - 自动重启功能,具备短路保护与开环故障保护
    - 低待机功耗,符合国际节能标准
    应用领域
    - 家电控制(如电饭煲、洗碗机等)
    - LED 驱动器
    - 工业控制
    - 电力计量设备

    技术参数


    以下是 LNKTN 系列的关键技术参数:
    | 参数 | 值 |

    | 输出电流(最大值) | LNK302:63 mA
    LNK304:120 mA
    LNK305:175 mA
    LNK306:225 mA |
    | 输入电压范围 | 85-265 VAC |
    | 开关频率 | 66 kHz |
    | 最高输入电压 | 700 V |
    | 工作温度范围 | -40°C 至 +135°C |
    | 待机功耗(典型值) | 50/80 mW(自供电降压拓扑)
    7/12 mW(飞回拓扑) |
    | 启动和运行功率来源 | 直接来自 DRAIN 引脚 |

    产品特点和优势


    低成本优势
    - 减少了外部组件需求,降低系统整体成本。
    - 简化的控制器设计适合超低成本应用。
    高效与可靠性
    - 内置频率抖动技术,有效减少 EMI 辐射约 10 dB。
    - 高输入浪涌承受能力(700 V)。
    - 温度范围宽,具有热关断保护(135°C 启动,75°C 恢复)。
    高性能表现
    - 支持多种拓扑结构(降压、升压-降压、反激式)。
    - 输出稳压精度高,对线路和负载变化适应性强。
    - 提供比传统离散式方案更高的效率。

    应用案例和使用建议


    LNK302/304-306 常用于非隔离式的降压转换器设计。以下是一个典型的应用场景——一款通用输入、12 V/120 mA 恒压电源的设计。
    使用建议
    1. 输入滤波:选择合适的电感和电容值以满足高频开关条件下的纹波抑制要求。
    2. 输出保护:通过预加载电阻确保轻载或空载条件下稳定运行。
    3. 电路布局:优化 PCB 布局以增强散热效果并减少电磁干扰(EMI)。

    兼容性和支持


    LNK302/304-306 可与多种电子元件和设备兼容。同时,制造商提供了详尽的技术文档和支持服务,包括设计指南、应用笔记以及在线技术支持平台。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压波动大 | 调整反馈电阻值 |
    | 待机功耗过高 | 检查旁路电容器是否合适 |
    | 热关断频繁触发 | 改善散热设计或降低输入电压 |

    总结和推荐


    LNK302/304-306 LinkSwitch-TN 系列凭借其低组件数量、高能效、宽输入电压范围及优秀的热管理能力,在非隔离式电源应用中表现出色。对于需要经济实惠且高效解决方案的设计者来说,这款产品无疑是理想的选择。建议在家电控制和工业控制领域优先考虑此系列产品。

LNK305P参数

参数
输出电流 -
故障保护 开环,短路,超温
最小输入电压 -
电压 - 电源(Vcc/Vdd) -
占空比 69%
功率 -
开关频率 66KHz
最大输出电压 -
拓扑 Buck,Buck-Boost,Flyback
隔离 -
最大输入电压 -
内部开关 Yes
最小输出电压 -
击穿电压 700V
安装方式 通孔安装
应用等级 工业级
零件状态 停产
包装方式 散装
