首页  >  产品百科  >  INN2214K

INN2214K

产品分类: AC-DC稳压器
厂牌: POWER INTEGRATIONS
产品描述: Flyback,Secondary Side SR 100KHz 20W 1.5A 85V(AC) 650V 265V(AC) 隔离 Yes 超温,过压 60% 650V ESOP-R16B 贴片安装
供应商型号:
供应商:
标准整包数: 0

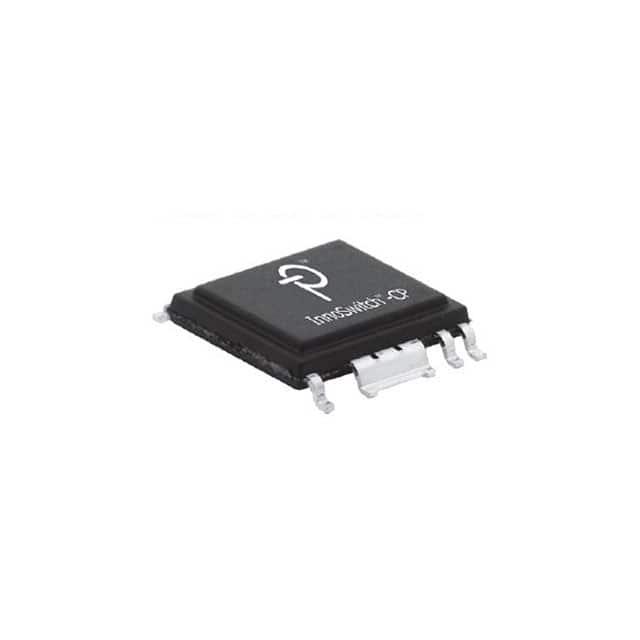

POWER INTEGRATIONS AC-DC稳压器 INN2214K

INN2214K概述


    产品简介


    InnoSwitch-CP系列IC是面向紧凑型低电压高电流电源设计的理想选择,尤其适用于需高效能要求的应用场景。该系列产品集成了初级侧和次级侧控制器,以及反馈机制,简化了开发和制造过程。其应用范围涵盖USB-PD和QC 3.0快速充电协议,能够显著减少充电时间并提高系统可靠性。

    技术参数


    - 输入电压范围:85-265 VAC
    - 输出功率:
    - INN2214K:15 W(峰值),20 W(开放框架)
    - INN2215K:20 W(峰值),25 W(开放框架)
    - 集成度:包含飞控控制器、650 V MOSFET、次级侧感应和同步整流驱动器
    - 能耗:在230 VAC条件下,空载功耗小于10 mW
    - 隔离电压:>3,500 VAC,100%生产HIPOT测试
    - 保护特性:过压保护、过热保护、欠压保护
    - 封装:eSOP-R16B
    - 温度阈值:142°C(过温保护),75°C(迟滞)

    产品特点和优势


    InnoSwitch-CP系列具有高集成度和紧凑的设计,能够在较小的电路板空间内实现高效的电源转换。其独有的FluxLink™技术提供了一种可靠的、低成本的方式来进行精确的二次侧电压和电流传感。该系列还具备出色的恒压精度,可以容忍变压器和板上组件的变化。此外,它支持多种快速充电协议如USB-PD和QC 3.0,进一步提升了产品的应用范围。

    应用案例和使用建议


    应用案例
    InnoSwitch-CP系列广泛应用于各种快速充电适配器中,尤其是需要高效率和小尺寸的产品。例如,在一些手机和平板电脑的充电器中,使用InnoSwitch-CP可以显著缩短充电时间并提高充电效率。
    使用建议
    - 在设计过程中,确保输入电压和输出功率匹配产品规格表的要求。
    - 使用外部电容调整电流限制时,可以根据需求选择合适容量的电容。
    - 对于可能的过热情况,确保散热良好,并且适当设置过温保护阈值。

    兼容性和支持


    InnoSwitch-CP系列在与各种电子元器件或设备的兼容性方面表现出色,能够轻松满足全球能源效率法规要求。制造商提供了详尽的技术支持文档和在线支持服务,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - Q: 如何降低空载时的功耗?
    - A: 可以通过外接一个电阻来减小PRIMARY BYPASS引脚上的电流,从而将无负载功耗降至10 mW以下。
    - Q: 如何处理过温保护触发?
    - A: 当检测到温度超过142°C时,设备会自动关闭以防止过热。一旦温度下降至142°C以下75°C,设备将重新启动。可以通过改进散热设计来预防这种情况的发生。
    - Q: 如何避免初级和次级之间交叉导通?
    - A: 手动或自动重启功能可以有效地防止交叉导通。确保设备按照正确的顺序启动和停止,并使用合适的故障恢复策略。

    总结和推荐


    InnoSwitch-CP系列以其高度集成化、紧凑的设计以及优异的性能赢得了市场的认可。其支持快速充电协议、低空载功耗、卓越的保护功能和可靠的安全特性使其成为高性能电源设计的理想选择。强烈推荐在对效率和可靠性要求较高的应用场景中采用该系列产品。

INN2214K参数

参数
最小输入电压 85V(AC)
故障保护 超温,过压
拓扑 Flyback,Secondary Side SR
击穿电压 650V
占空比 60%
输出电流 1.5A
开关频率 100KHz
最大输出电压 650V
隔离 隔离
功率 20W
电压 - 电源(Vcc/Vdd) -
内部开关 Yes
最大输入电压 265V(AC)
最小输出电压 -
通用封装 ESOP-R16B
安装方式 贴片安装
零件状态 停产
包装方式 管装

INN2214K厂商介绍

Power Integrations是一家全球领先的高性能电子公司,专注于开发高效能的电源管理集成电路。公司的主要产品包括集成电路、二极管和相关产品,广泛应用于家电、计算机、工业和汽车等众多领域。

产品分类:
1. 集成电路:包括AC-DC电源转换器、DC-DC电源转换器等,用于将交流电转换为直流电,或在不同电压之间进行转换。
2. 二极管:包括肖特基二极管、快速恢复二极管等,用于整流、开关和保护电路。
3. 相关产品:包括电源模块、电源适配器等,为客户提供一站式电源解决方案。

应用领域:
1. 家电:如空调、冰箱、洗衣机等家用电器的电源管理。
2. 计算机:如服务器、个人电脑、笔记本电脑等计算机设备的电源转换。
3. 工业:如自动化设备、工业控制系统等工业领域的电源管理。
4. 汽车:如电动汽车、混合动力汽车等新能源汽车的电源转换。

Power Integrations的优势:
1. 高效能:产品具有高效率、低功耗的特点,有助于降低能源消耗和减少碳排放。
2. 创新技术:公司拥有多项专利技术,如Flyback技术、SOTB技术等,为客户提供高性能的电源解决方案。
3. 可靠性:产品经过严格的质量控制和测试,确保在各种环境下的稳定运行。
4. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足不同应用场景的需求。

INN2214K数据手册

厂牌 PDF简要描述 下载
POWER INTEGRATIONS AC-DC稳压器 POWER INTEGRATIONS INN2214K INN2214K数据手册

INN2214K封装设计

查看详情并下载
Symbol
Footprint
3D Model
