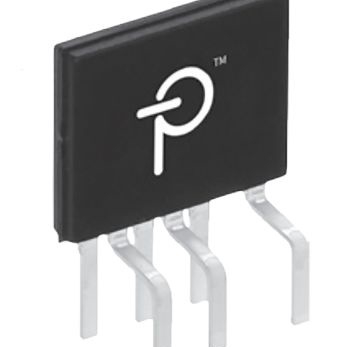

LYT4223E

产品分类: LED显示器件
厂牌: POWER INTEGRATIONS
产品描述: Power Integrations LED驱动芯片, LYT4x23系列, 160 → 308 V 交流输入, 2.72A输出
供应商型号: LYT4223E
供应商: TME
标准整包数: 1
POWER INTEGRATIONS LED显示器件 LYT4223E

LYT4223E概述


    产品简介


    LYTSwitch-4 高功率 LED 驱动 IC 家族
    LYTSwitch-4 是一种高效率、高功率因数(PFC)的单级精确原边恒流控制器,适用于低线应用,带有 TRIAC 调光和非调光选项。它针对各种应用和功率等级进行了优化,特别适合于 LED 照明系统。

    技术参数


    | 产品系列 | 输入电压范围(VAC) | TRIAC 调光选项 | 输出功率范围(W) |
    ||
    | LYT4221-LYT4228 | 160-300 | 否 | 6-78 |
    | LYT4321-LYT4328 | 160-300 | 是 | 6-78 |
    | LYT4211-LYT4218 | 85-132 | 否 | 2.5-78 |
    | LYT4311-LYT4318 | 85-132 | 是 | 2.5-78 |

    产品特点和优势


    1. 精确恒流控制:输出电流的精度优于 ±5%。
    2. 快速启动:在全亮时启动时间小于 250 毫秒,在亮度 10% 时启动时间小于 1 秒。
    3. 高功率因数:功率因数大于 0.9。
    4. 易于满足国际标准:符合 EN61000-3-2 标准。
    5. 低谐波失真:优化设计时谐波失真低于 10%。
    6. 高效率:高达 92% 的效率。
    7. 小磁体:132 kHz 的开关频率允许使用小型低成本磁体。

    应用案例和使用建议


    应用案例:
    一个 20W 的 TRIAC 调光高功率因数 LED 驱动器设计实例(DER-350)展示了 LYT4317E 的使用效果。该设计可以驱动一个 36V 的 LED 灯串,恒流为 0.7A,适用于 Lumens PAR 灯具改造应用。
    使用建议:
    1. 电路保护:确保所有保护机制如空载保护、过压保护和短路保护都处于正常状态。
    2. 环境适应性:考虑工作环境对温度的影响,确保散热良好。
    3. 选型指导:根据实际应用需求选择合适的输出功率范围的产品。

    兼容性和支持


    - 兼容性:LYTSwitch-4 系列可以与不同类型的 TRIAC 调光器兼容,适用于多种灯具应用。
    - 技术支持:制造商提供详细的文档和应用程序指南,帮助客户进行设计和调试。

    常见问题与解决方案


    1. 问题:启动延迟
    解决方案:调整软启动时间,或者增加旁路电容器值。
    2. 问题:过温保护
    解决方案:检查散热措施是否足够,必要时增大散热片面积。
    3. 问题:启动时输出不稳定
    解决方案:确保反馈回路和输入电压稳定,检查外围电路连接是否正确。

    总结和推荐


    综上所述,LYTSwitch-4 高功率 LED 驱动 IC 家族具备优秀的性能特点和广泛的适用范围。其高效率、高功率因数和宽调光范围使其成为现代 LED 照明系统的理想选择。对于需要高性能和高可靠性的应用场合,强烈推荐使用这款产品。

LYT4223E参数

参数
视角 -
背光颜色 -
控制器类型 -
显示宽度 -
触碰模式 -
发光强度 -
显示颜色 -
显示尺寸 -
字符宽度 -
显示类型 -
显示模式 -
字符高度 -
显示高度 -
接口方式 -
分辨率(pixels) -
长*宽*高 10.24mm*2.06mm*8.25mm
通用封装 ESIP-7C
安装方式 通孔安装
应用等级 照明级

LYT4223E厂商介绍

Power Integrations是一家全球领先的高性能电子公司,专注于开发高效能的电源管理集成电路。公司的主要产品包括集成电路、二极管和相关产品,广泛应用于家电、计算机、工业和汽车等众多领域。

产品分类:
1. 集成电路:包括AC-DC电源转换器、DC-DC电源转换器等,用于将交流电转换为直流电,或在不同电压之间进行转换。
2. 二极管:包括肖特基二极管、快速恢复二极管等,用于整流、开关和保护电路。
3. 相关产品:包括电源模块、电源适配器等,为客户提供一站式电源解决方案。

应用领域:
1. 家电:如空调、冰箱、洗衣机等家用电器的电源管理。
2. 计算机:如服务器、个人电脑、笔记本电脑等计算机设备的电源转换。
3. 工业:如自动化设备、工业控制系统等工业领域的电源管理。
4. 汽车:如电动汽车、混合动力汽车等新能源汽车的电源转换。

Power Integrations的优势:
1. 高效能:产品具有高效率、低功耗的特点,有助于降低能源消耗和减少碳排放。
2. 创新技术:公司拥有多项专利技术,如Flyback技术、SOTB技术等,为客户提供高性能的电源解决方案。
3. 可靠性:产品经过严格的质量控制和测试,确保在各种环境下的稳定运行。
4. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足不同应用场景的需求。

LYT4223E数据手册

厂牌 PDF简要描述 下载
POWER INTEGRATIONS LED显示器件 POWER INTEGRATIONS LYT4223E LYT4223E数据手册

LYT4223E封装设计

查看详情并下载
Symbol
Footprint
3D Model
