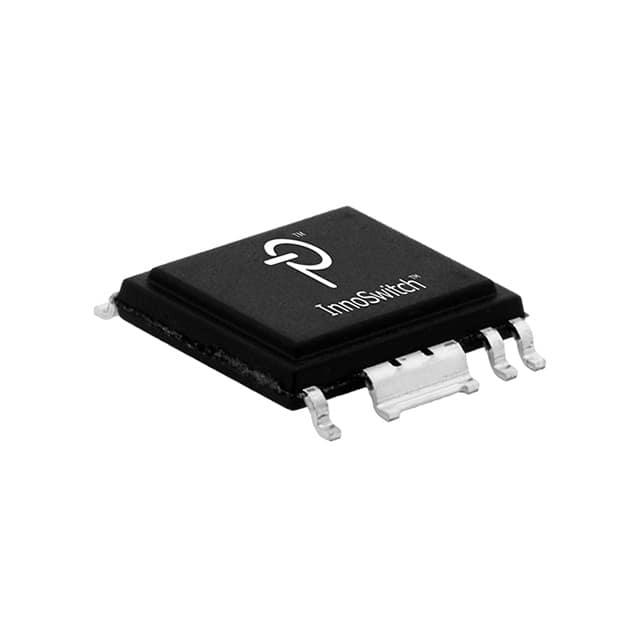

INN2005K

产品分类: AC-DC稳压器
厂牌: POWER INTEGRATIONS
产品描述: Flyback,Secondary Side SR 100KHz 20W 85V(AC) 265V(AC) 隔离 Yes 超温,过压 60% 650V ESOP-R16B 贴片安装 10.16mm*8.89mm*2.34mm
供应商型号: MIK-INN2005K
供应商: 海外现货
标准整包数: 1
POWER INTEGRATIONS AC-DC稳压器 INN2005K

INN2005K概述

    # 高效适配电源管理:InnoSwitch-CH系列离线开关IC

    产品简介


    InnoSwitch-CH家族是一系列高度集成的离线式CV/CC(恒压/恒流)反激变换器IC,具有卓越的性能和广泛的适用性。每颗芯片集成了控制器、650V高压MOSFET、次级侧感应和同步整流驱动等功能模块,能够有效简化低电压、高电流电源的设计与制造过程。典型应用场景包括智能手机充电器、平板电脑适配器以及高效低电压大电流供电系统。
    该系列产品采用FluxLink™专利技术,通过隔离的反馈链路提供精确的电压和电流控制。无论变压器设计如何变化,都可以实现±5%的CV精度。此外,该系列产品符合所有全球能效标准,具备极低的空载功耗(小于10mW),并支持多种保护功能。

    技术参数


    以下是InnoSwitch-CH系列的主要技术规格和性能指标:
    | 参数名称 | 技术规格 |

    | 输入电压范围 | 85-265V AC |
    | 输出功率 | 12W至25W |
    | 工作温度范围 | -40°C 至 +125°C |
    | 最大效率 | 超过90% |
    | 空载功耗 | 小于10mW |
    | 过温保护 | 142°C阈值,75°C滞后 |
    | 输出精度 | ±5% CV |
    | 通信协议 | FluxLink™隔离式反馈链路 |

    产品特点和优势


    InnoSwitch-CH系列的最大亮点在于其高度集成化设计。通过将反激变换器控制器、MOSFET和次级侧同步整流驱动整合到一个单一封装内,减少了电路板空间需求,同时提升了整体系统的可靠性和效率。其次,得益于FluxLink™技术,可以实现高精度的输出电压和电流调节,而无需依赖复杂的外部组件。此外,产品的能效表现卓越,能够在任何负载条件下保持高效率运行,并且满足全球最新的节能法规要求。
    另一个显著的优势是其先进的保护机制。包括初级侧输出过压保护、次级侧输出过冲钳位、次级侧过流保护至零输出电压等,确保在各种异常情况下设备的安全稳定运行。同时,该系列支持宽泛的工作环境,适应恶劣条件下的长期使用。

    应用案例和使用建议


    InnoSwitch-CH系列广泛应用于各类便携式电子设备的充电器和适配器中。例如,在智能手机充电器的设计中,结合InnoSwitch-CH的产品可以轻松实现超过90%的转换效率,并且保持空载功耗低于10mW,这不仅满足了现代消费者对快速充电的需求,还降低了待机能耗。对于平板电脑和笔记本电脑等需要更大输出功率的应用场合,可以通过选择不同型号来满足具体需求。
    在实际使用过程中,建议优先考虑采用陶瓷电容器作为PRIMARY BYPASS引脚的旁路电容,以实现最佳性能。同时注意调整反馈电阻网络的比例,以确保输出电压准确达到设定值。如果存在多个设备串联的情况,则需特别关注跨导体补偿策略,避免因寄生效应导致不稳定现象的发生。

    兼容性和支持


    InnoSwitch-CH系列产品与其他主流的电源管理芯片及外围元器件具有良好的兼容性,可以无缝集成到现有的硬件平台当中。原厂提供详尽的技术文档和支持服务,包括但不限于软件工具、参考设计以及在线技术支持。针对特定行业客户,还可以定制化开发满足特殊需求的产品版本。

    常见问题与解决方案


    以下列举了一些常见的使用问题及其对应的解决方法:
    1. 启动失败
    原因:初次上电时没有检测到反馈信号
    解决方法:检查反馈电阻网络连接是否正确;确认供电路径畅通无阻
    2. 输出电压波动
    原因:负载变化频繁导致瞬态响应不佳
    解决方法:增加滤波电容容量;优化负载匹配度
    3. 过热保护触发
    原因:散热不良或长时间满载运行
    解决方法:改善散热措施;减少连续高强度工作的频率

    总结和推荐


    综上所述,InnoSwitch-CH系列凭借其出色的集成度、优异的能效表现以及丰富的保护特性,在当今紧凑型高性能电源市场上占据重要地位。它适用于多种场景下的智能移动设备充电器及其他需要高效能电源解决方案的应用领域。如果您正在寻找一款兼具成本效益和技术领先的IC解决方案,那么InnoSwitch-CH无疑是一个值得信赖的选择!

INN2005K参数

参数
功率 20W
最小输入电压 85V(AC)
占空比 60%
最大输入电压 265V(AC)
击穿电压 650V
隔离 隔离
输出电流 -
内部开关 Yes
电压 - 电源(Vcc/Vdd) -
开关频率 100KHz
最大输出电压 -
最小输出电压 -
故障保护 超温,过压
拓扑 Flyback,Secondary Side SR
长*宽*高 10.16mm*8.89mm*2.34mm
通用封装 ESOP-R16B
安装方式 贴片安装
零件状态 停产
包装方式 管装

INN2005K厂商介绍

Power Integrations是一家全球领先的高性能电子公司,专注于开发高效能的电源管理集成电路。公司的主要产品包括集成电路、二极管和相关产品,广泛应用于家电、计算机、工业和汽车等众多领域。

产品分类:
1. 集成电路:包括AC-DC电源转换器、DC-DC电源转换器等,用于将交流电转换为直流电,或在不同电压之间进行转换。
2. 二极管:包括肖特基二极管、快速恢复二极管等,用于整流、开关和保护电路。
3. 相关产品:包括电源模块、电源适配器等,为客户提供一站式电源解决方案。

应用领域:
1. 家电:如空调、冰箱、洗衣机等家用电器的电源管理。
2. 计算机:如服务器、个人电脑、笔记本电脑等计算机设备的电源转换。
3. 工业:如自动化设备、工业控制系统等工业领域的电源管理。
4. 汽车:如电动汽车、混合动力汽车等新能源汽车的电源转换。

Power Integrations的优势:
1. 高效能:产品具有高效率、低功耗的特点,有助于降低能源消耗和减少碳排放。
2. 创新技术:公司拥有多项专利技术,如Flyback技术、SOTB技术等,为客户提供高性能的电源解决方案。
3. 可靠性:产品经过严格的质量控制和测试,确保在各种环境下的稳定运行。
4. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足不同应用场景的需求。

INN2005K数据手册

厂牌 PDF简要描述 下载
POWER INTEGRATIONS AC-DC稳压器 POWER INTEGRATIONS INN2005K INN2005K数据手册

INN2005K封装设计

查看详情并下载
Symbol
Footprint
3D Model
