首页  >  产品百科  >  CHY103D-TL

CHY103D-TL

产品分类: 电池管理芯片
厂牌: POWER INTEGRATIONS
产品描述: USB USB Charger Interface 短路,超温,过压 SOIC-8 贴片安装,黏合安装
供应商型号: 596-1642-2-ND
供应商: Digi-Key
标准整包数: 2500

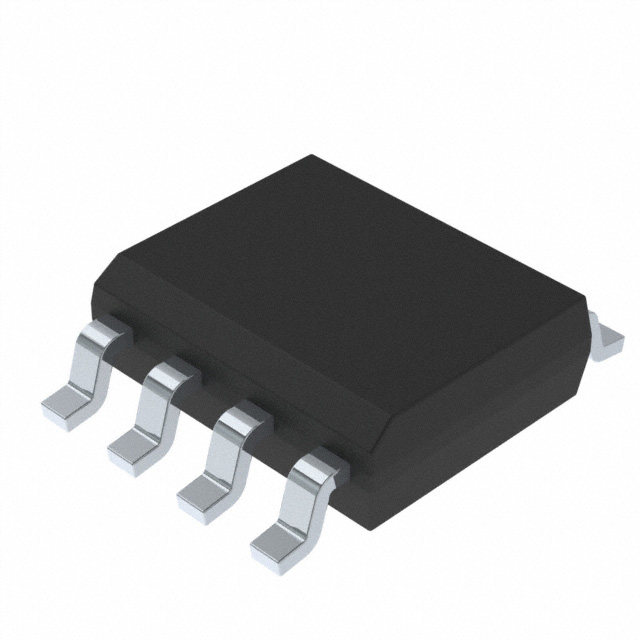

POWER INTEGRATIONS 电池管理芯片 CHY103D-TL

CHY103D-TL概述


    产品简介


    ChiPhy™ CHY103
    ChiPhy™ CHY103是一款专为快速充电3.0(Quick Charge 3.0)规范设计的USB移动设备充电接口集成电路(IC)。它通过实现自适应电压电池充电,为集成Power Integrations开关器IC(如InnoSwitch™、TinySwitch™、TOPSwitch™)及其他采用传统次级侧反馈方案的充电解决方案添加了Quick Charge 3.0功能。这款产品主要应用于智能手机、平板电脑、上网本、数码相机及蓝牙配件的电池充电,也适用于电池银行或车载充电器等USB电源输出端口。

    技术参数


    - 支持标准:Quick Charge 3.0 Class A 和 Class B 规范
    - 过压保护:自适应输出过压保护(AOVP)
    - 温度保护:二次侧过温保护(SOTP)
    - 短路保护:输出软短路保护(OSSP)
    - 远程关机保护:远程关机保护(RESP)
    - 待机功耗:在5V输出下,功耗低于1mW
    - 兼容性:支持InnoSwitch™、TinySwitch™和TOPSwitch™

    产品特点和优势


    CHY103的独特功能包括:
    - 灵活的输出范围:全输出电压范围支持Quick Charge 3.0,包括3.6V至12V(Class A)及最高可达20V(Class B)的微步进电压。
    - 系统级保护:多项保护功能(AOVP、SOTP、OSSP、RESP)确保系统安全稳定运行。
    - 低功耗:即使在高输出状态下,也能保持低功耗运行,提高整体效率。
    - 兼容多种适配器:与各种适配器兼容,能够与不同类型的电子设备配合使用。

    应用案例和使用建议


    应用示例:
    以图13为例,这是一个针对5V、2A;9V、2A;12V、1.4A输出的高效通用输入充电器电路。该电路利用Power Integrations的InnoSwitch集成电源控制器和CHY103作为符合最新Quick Charge 3.0规范的充电接口。
    使用建议:
    1. 在设计时,应确保REFERENCE针脚上的电阻值正确设置(Class A:38.3kΩ,Class B:12.4kΩ),以选择合适的输出电压范围。
    2. 对于需要处理高ESD应力的应用,推荐连接1N4148或其他同等型号二极管到USB数据线D-上(见图12),以增强耐久性。
    3. 当检测到故障条件时,可通过远程关闭机制使设备安全断电,这提高了系统的可靠性。

    兼容性和支持


    CHY103支持广泛的电源设备和系统,特别是那些使用Power Integrations的InnoSwitch、TinySwitch和TOPSwitch IC的设备。制造商提供全面的技术文档和支持服务,以确保客户能顺利部署和使用该产品。

    常见问题与解决方案


    - 问题1:如果电源设备无法识别Quick Charge 3.0设备。
    解决办法:检查接线是否正确,以及设备是否支持Quick Charge 3.0。若设备不支持,可能需要更新固件或更换设备。

    - 问题2:当输出电压超出设定值时,电源设备未能自动调整。
    解决办法:确认连接的适配器是否正常工作,并且所有必要的外部组件如电阻和电容器的值是否正确配置。

    - 问题3:温度监控功能失效。
    解决办法:检查NTC热敏电阻是否正常连接,并确保所选的电阻值满足所需的热阈值。

    总结和推荐


    总体而言,ChiPhy™ CHY103凭借其灵活的输出范围、丰富的保护功能以及较低的待机功耗,使其成为快速充电领域的佼佼者。对于追求高效和安全充电解决方案的应用,我们强烈推荐使用CHY103。此产品不仅提供了广泛的功能,还能够与多种适配器兼容,具备强大的技术支持和服务保障,是市场上值得信赖的选择。

CHY103D-TL参数

参数
故障保护 短路,超温,过压
最小工作供电电压 -
最大输出电压 -
最大工作供电电压 -
接口类型 USB
输出电流 -
电池类型 -
最小输出电压 -
功能 USB Charger Interface
通用封装 SOIC-8
安装方式 贴片安装,黏合安装
零件状态 新设计不推荐
包装方式 卷带包装

CHY103D-TL厂商介绍

Power Integrations是一家全球领先的高性能电子公司,专注于开发高效能的电源管理集成电路。公司的主要产品包括集成电路、二极管和相关产品,广泛应用于家电、计算机、工业和汽车等众多领域。

产品分类:
1. 集成电路:包括AC-DC电源转换器、DC-DC电源转换器等,用于将交流电转换为直流电,或在不同电压之间进行转换。
2. 二极管:包括肖特基二极管、快速恢复二极管等,用于整流、开关和保护电路。
3. 相关产品:包括电源模块、电源适配器等,为客户提供一站式电源解决方案。

应用领域:
1. 家电:如空调、冰箱、洗衣机等家用电器的电源管理。
2. 计算机:如服务器、个人电脑、笔记本电脑等计算机设备的电源转换。
3. 工业:如自动化设备、工业控制系统等工业领域的电源管理。
4. 汽车:如电动汽车、混合动力汽车等新能源汽车的电源转换。

Power Integrations的优势:
1. 高效能:产品具有高效率、低功耗的特点,有助于降低能源消耗和减少碳排放。
2. 创新技术:公司拥有多项专利技术,如Flyback技术、SOTB技术等,为客户提供高性能的电源解决方案。
3. 可靠性:产品经过严格的质量控制和测试,确保在各种环境下的稳定运行。
4. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足不同应用场景的需求。

CHY103D-TL数据手册

厂牌 PDF简要描述 下载
POWER INTEGRATIONS 电池管理芯片 POWER INTEGRATIONS CHY103D-TL CHY103D-TL数据手册

CHY103D-TL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 0.3744 ¥ 3.1333
12500+ $ 0.338 ¥ 2.8286
库存: 2500
起订量: 2500 增量: 1
交货地:
最小起订量为:2500
合计: ¥ 7833.25
