首页  >  产品百科  >  PFS7538H

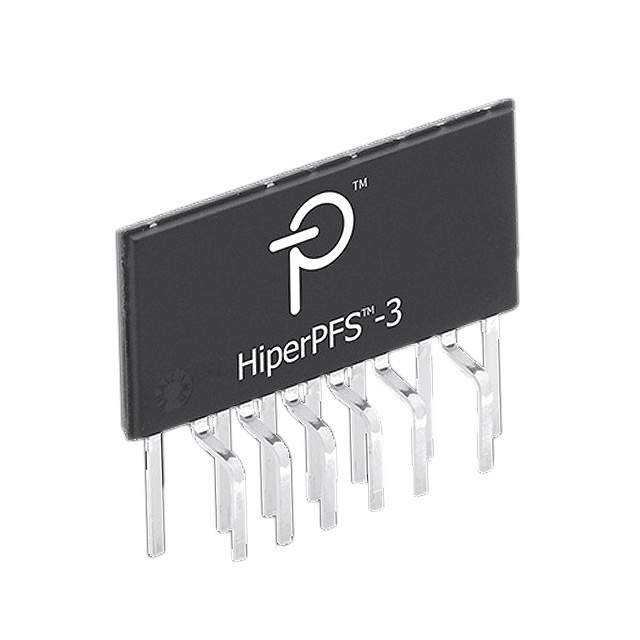

PFS7538H

产品分类: 电源管理芯片(PMIC)
厂牌: POWER INTEGRATIONS
产品描述: Power Integrations 13引脚A/D转换器, 通孔安装, 最大输入电压 265 V 交流, eSIP-16D封装
供应商型号: 2517818
供应商: 海外现货
标准整包数: 1

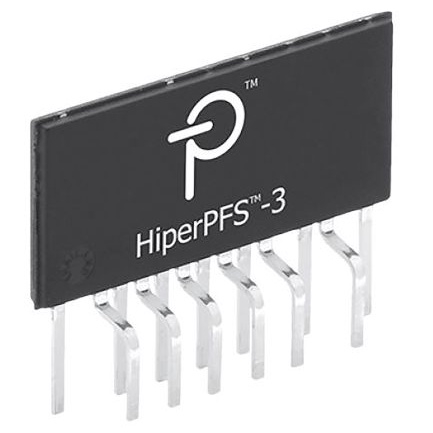

POWER INTEGRATIONS 电源管理芯片(PMIC) PFS7538H

PFS7538H概述

    # HiperPFS-3 Family PFC Controller 技术手册解析

    产品简介


    基本介绍
    HiperPFS-3 家族(PFS7523-7529/7533-7539)是一款集成了连续导通模式(CCM)升压功率因数校正(PFC)控制器、门极驱动器、超低反向恢复损耗 Qspeed 二极管和高压功率 MOSFET 的单芯片解决方案。它特别适用于广泛负载范围内的高效率和高功率因数应用,广泛应用于PC、打印机、LCD电视、视频游戏主机及工业和家用电器等领域。
    主要功能与应用领域
    1. 主要功能:高效功率因数校正、低压无载功耗、集成控制器与 MOSFET、数字增强功率因数等功能。
    2. 应用领域:包括PC电源、高功率适配器、高功率LED照明、工业控制、通用PFC转换器等。

    技术参数


    以下是 HiperPFS-3 家族的关键技术规格:
    | 参数名称 | 规格范围 |

    | 输出功率 | 110 W 至 1000 W(不同型号支持) |
    | 功率因数 | >0.92(20%负载条件下) |
    | 工作效率 | >95%(10%负载至满载条件下) |
    | 无载功耗 | <60 mW(230 VAC输入电压下) |
    | 输入电压范围 | 90 VAC 至 265 VAC(通用输入) |
    | 频率调整范围 | 随线电压和输入周期变化,>60 kHz窗口内可调 |
    | 最大瞬时输出功率 | 450 W(通用输入),1 kW(高线输入) |
    | 保护功能 | 欠压、过压、短路、过温、循环电流限制等 |

    产品特点和优势


    HiperPFS-3 家族的产品具有以下显著特点和优势:
    1. 高效率与宽负载适应性:
    - 从轻载到满载范围内均能实现 >95% 的高效率。
    - 特别适合轻载效率优化,减少了固定开关损耗。
    2. 智能化设计:
    - 可编程 Power Good (PG) 信号。
    - 用户可选功率限值,便于灵活测试不同设备。
    - 内置非线性放大器用于快速输出过压和欠压保护。
    3. 创新技术:
    - 数字峰值检测电路,在UPS或发电机输入情况下保持鲁棒性能。
    - 模拟核心控制器结合数字技术,确保极低的空载功耗。
    4. EMI简化设计:
    - 跨>60 kHz频率范围的频谱扩展技术降低了 EMI 滤波器的设计复杂度。
    - 使用较低的升压电感。
    5. 卓越的可靠性:
    - 免绝缘垫设计,直接连接散热片。
    - 简化布局与装配,减少元件数量。

    应用案例和使用建议


    应用案例
    1. PC 电源:典型应用图(图1)显示了 PFC 控制器的典型电路配置。
    2. 高功率适配器:高效率设计适合笔记本电脑、显示器等。
    使用建议
    - 在高效率需求的应用中,应选择峰值输出功率更高的型号(如 PFS7529H 或 PFS7539H)。
    - 对于输入电压范围较窄的应用,可选用高线输入设备(如 PFS7533H 至 PFS7539H)。

    兼容性和支持


    HiperPFS-3 系列支持以下方面的兼容性和支持:
    1. 与外围设备兼容性:可直接连接到散热片,无需绝缘垫。
    2. 生产支持:优化的封装设计支持大规模量产。
    3. 维护支持:提供标准保护功能,如短路保护、过温保护等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开机后 PG 引脚始终为高阻态 | 检查 REF 和 PGT 之间的电阻设置是否正确 |
    | 输出电压异常波动 | 检查补偿网络是否接线正确 |
    | 启动瞬间输出电流过大 | 调整反馈电阻值 |

    总结和推荐


    综合评估
    HiperPFS-3 家族是目前市场上领先的 PFC 控制器之一,其高效率、低功耗、优秀的保护功能和紧凑的封装使其成为多种高功率应用场景的理想选择。其集成化的设计大幅减少了元件数量,提升了系统的可靠性和经济性。
    推荐结论
    强烈推荐使用 HiperPFS-3 家族产品,尤其是对效率和体积要求较高的场合。根据具体应用场景选择合适的型号(如通用输入的 PFS7529H 或高线输入的 PFS7539H),能够有效满足从110 W到1000 W的广泛应用需求。
    最终评分:★★★★★(5分满分)

PFS7538H参数

参数
最大工作供电电压 15V
最小工作供电电压 10.2V
工作电源电流 -
最大输出电压 385V(DC)
最小输出电压 -
应用场景 -
长*宽*高 16.59mm*2.06mm*8.25mm
通用封装 ESIP-16D
安装方式 通孔安装
零件状态 在售
包装方式 管装

PFS7538H厂商介绍

Power Integrations是一家全球领先的高性能电子公司,专注于开发高效能的电源管理集成电路。公司的主要产品包括集成电路、二极管和相关产品,广泛应用于家电、计算机、工业和汽车等众多领域。

产品分类:
1. 集成电路:包括AC-DC电源转换器、DC-DC电源转换器等,用于将交流电转换为直流电,或在不同电压之间进行转换。
2. 二极管:包括肖特基二极管、快速恢复二极管等,用于整流、开关和保护电路。
3. 相关产品:包括电源模块、电源适配器等,为客户提供一站式电源解决方案。

应用领域:
1. 家电:如空调、冰箱、洗衣机等家用电器的电源管理。
2. 计算机:如服务器、个人电脑、笔记本电脑等计算机设备的电源转换。
3. 工业:如自动化设备、工业控制系统等工业领域的电源管理。
4. 汽车:如电动汽车、混合动力汽车等新能源汽车的电源转换。

Power Integrations的优势:
1. 高效能:产品具有高效率、低功耗的特点,有助于降低能源消耗和减少碳排放。
2. 创新技术:公司拥有多项专利技术,如Flyback技术、SOTB技术等,为客户提供高性能的电源解决方案。
3. 可靠性:产品经过严格的质量控制和测试,确保在各种环境下的稳定运行。
4. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足不同应用场景的需求。

PFS7538H数据手册

厂牌 PDF简要描述 下载
POWER INTEGRATIONS 电源管理芯片(PMIC) POWER INTEGRATIONS PFS7538H PFS7538H数据手册

PFS7538H封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 24.9363
10+ ¥ 24.9363
25+ ¥ 22.3429
50+ ¥ 22.3429
100+ ¥ 21.9439
250+ ¥ 21.9439
500+ ¥ 21.5449
1000+ ¥ 21.5449
库存: 0
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
