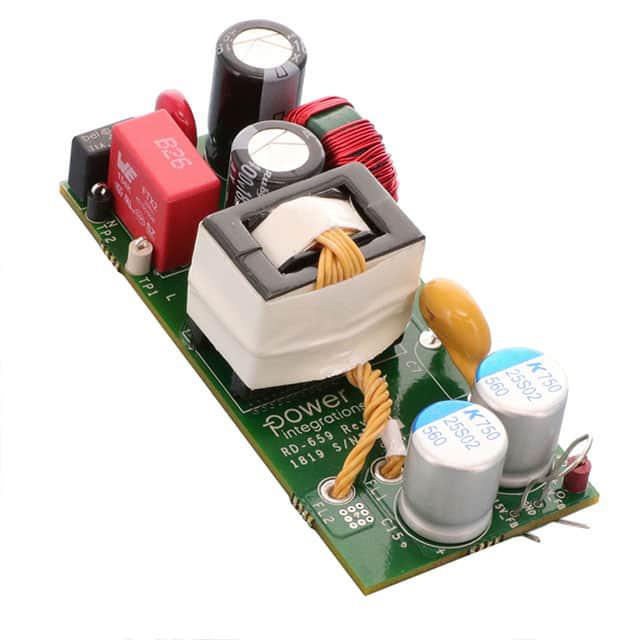

RDK-659

产品分类: DC-DC稳压器
厂牌: POWER INTEGRATIONS
产品描述: Power Integrations USB电源控制器开发套件, 开发套件, InnoSwitch3-CP芯片
供应商型号: 3580551
供应商: element14
标准整包数: 1
POWER INTEGRATIONS DC-DC稳压器 RDK-659

RDK-659概述

    高效紧凑型30W电源解决方案:InnoSwitch3-CP应用报告

    1. 产品简介


    本文档介绍了一款专为高功率USB充电设计的30W电源解决方案,使用的是Power Integrations公司的InnoSwitch3-CP系列IC(型号:INN3268C-H202)。该电源适用于通过壁式插座进行高功率USB Type-A/C端口充电,具有高效率、低空载功耗和优良的热性能。该电源不仅支持多种输出电压和电流配置,还能满足国际安全标准,是高性能USB充电器的理想选择。

    2. 技术参数


    - 输入电压范围:180 VAC - 265 VAC
    - 输出规格:
    - 5.1V / 6A
    - 9.2V / 3.3A
    - 15.3V / 2A
    - 空载输入功率:<30 mW
    - 工作温度范围:0°C - 50°C(自由对流,海平面)
    - EMC标准:符合CISPR22B / EN55022B
    - 安全标准:符合IEC60950 / UL1950 Class II
    - 其他特性:
    - 超过89%的平均效率
    - 无负载输入功率<30mW
    - 适用于次级侧控制和初级侧调节
    - 快速瞬态响应
    - 同步整流
    - 准确的热保护
    - 输入电压监测,具备准确的欠压和过压保护

    3. 产品特点和优势


    - 高密度设计:通过集成InnoSwitch3-CP控制器,实现了高功率密度。
    - 高效能:提供超过89%的平均效率,空载输入功率小于30mW。
    - 简单且稳定的调节:采用初级侧调节,不受变压器变化的影响。
    - 快速响应:具备极快的瞬态响应能力。
    - 良好的热管理:具备准确的热保护机制。
    - 严格的安全性:符合IEC60950 / UL1950 Class II标准。
    - 高集成度:整合了所有关键电路,减少外部元件数量,简化设计。

    4. 应用案例和使用建议


    该电源设计适用于需要高功率USB充电的应用,如家庭壁式充电器、智能设备充电站等。根据测试数据,该电源在各种负载条件下的性能表现良好,尤其是在空载情况下表现出色。建议在实际应用中根据具体需求选择合适的输出电压和电流组合,以实现最佳的充电效率和用户体验。

    5. 兼容性和支持


    - 兼容性:适用于各类USB充电设备,兼容USB Type-A和Type-C接口。
    - 支持和维护:制造商提供了详尽的技术文档和设计支持,包括电路图、物料清单、布局设计和性能数据等。

    6. 常见问题与解决方案


    - 问题1:如何降低EMI?
    - 解决方案:添加RC滤波器,减少高频开关噪声。
    - 问题2:空载时功率过高怎么办?
    - 解决方案:调整电阻值,确保空载时电流保持在较低水平。
    - 问题3:如何提高热稳定性?
    - 解决方案:改善散热设计,增加散热片或风扇辅助散热。

    7. 总结和推荐


    综上所述,这款基于InnoSwitch3-CP的30W电源解决方案具有高效、稳定、易用和安全等特点,非常适合需要高功率USB充电的应用场景。强烈推荐给寻求高性能充电解决方案的设计工程师。

RDK-659参数

参数
最小输出电压 -
开关频率 -
拓扑 -
功能 USB电源控制器
最小输入电压 180V
最大输出电压 5.1V
输出类型 1,Isolated
输出数量 -
同步整流器 -
最大输入电压 265V(AC)
零件状态 在售
包装方式 盒装

RDK-659厂商介绍

Power Integrations是一家全球领先的高性能电子公司,专注于开发高效能的电源管理集成电路。公司的主要产品包括集成电路、二极管和相关产品,广泛应用于家电、计算机、工业和汽车等众多领域。

产品分类:
1. 集成电路:包括AC-DC电源转换器、DC-DC电源转换器等,用于将交流电转换为直流电,或在不同电压之间进行转换。
2. 二极管:包括肖特基二极管、快速恢复二极管等,用于整流、开关和保护电路。
3. 相关产品:包括电源模块、电源适配器等,为客户提供一站式电源解决方案。

应用领域:
1. 家电:如空调、冰箱、洗衣机等家用电器的电源管理。
2. 计算机:如服务器、个人电脑、笔记本电脑等计算机设备的电源转换。
3. 工业:如自动化设备、工业控制系统等工业领域的电源管理。
4. 汽车:如电动汽车、混合动力汽车等新能源汽车的电源转换。

Power Integrations的优势:
1. 高效能:产品具有高效率、低功耗的特点,有助于降低能源消耗和减少碳排放。
2. 创新技术:公司拥有多项专利技术,如Flyback技术、SOTB技术等,为客户提供高性能的电源解决方案。
3. 可靠性:产品经过严格的质量控制和测试,确保在各种环境下的稳定运行。
4. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足不同应用场景的需求。

RDK-659数据手册

厂牌 PDF简要描述 下载
POWER INTEGRATIONS DC-DC稳压器 POWER INTEGRATIONS RDK-659 RDK-659数据手册

RDK-659封装设计

查看详情并下载
Symbol
Footprint
3D Model
