5405

厂牌: POMONA ELECTRONICS
产品描述: Conn Banana-Binding Post Adapter PL/F 2/2 POS ST 2 Port
供应商型号: ET-2406420
供应商: 海外现货
标准整包数: 1

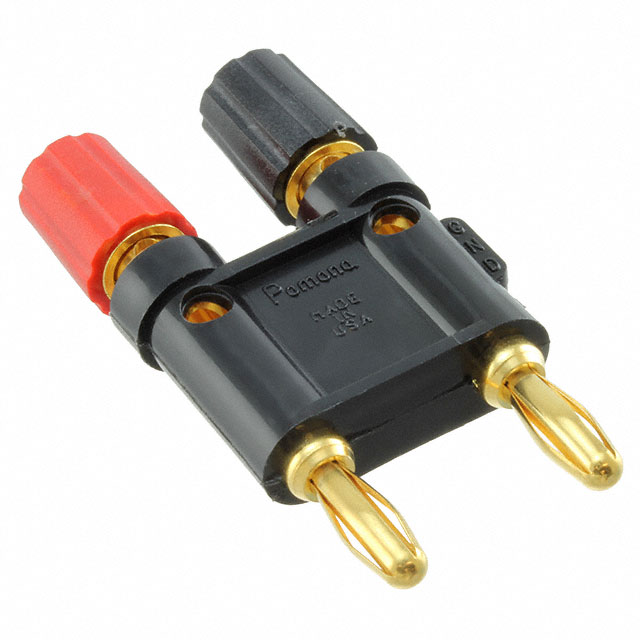

POMONA ELECTRONICS 香蕉和尖头连接器 - 接线柱 5405

5405概述

    # Pomona® 双香蕉插头与接线柱技术手册

    1. 产品简介


    Pomona® 提供了两款型号(Model 1286 和 Model 5405)的双香蕉插头与接线柱转换组件,用于将传统的双香蕉接口测试仪器连接到接线柱上,从而提升测试工具的多功能性。这种转换装置广泛应用于工业、教育和科研领域,特别是在需要复杂电路连接和高频信号传输的环境中。
    主要功能
    - 转换双香蕉接口到接线柱接口,便于灵活布线和实验操作。
    - 支持垂直和水平方向的香蕉插头堆叠,实现紧凑布局。
    应用领域
    - 工业测试设备的兼容性升级。
    - 实验室和研发机构的多用途测试环境。
    - 教育机构的教学实验设备。

    2. 技术参数


    以下是两种型号的技术规格:
    | 参数名称 | Model 1286 | Model 5405 |
    |
    | 额定电压 | 2500 VDC | 2500 VDC |
    | 工作温度 | +50°C | +50°C |
    | 最大电流 | 15 安培 | 15 安培 |
    | 插头材料 | 黄铜,镍镀层 | 黄铜,金镀层 |
    | 弹簧材料 | 铍铜,镍镀层 | 铍铜,金镀层 |
    | 绝缘材料 | ABS | ABS |
    所有尺寸均以英寸为单位表示,公差范围:.xx = ±.02” (.51 mm),.xxx = ± .005” (.127 mm)。

    3. 产品特点和优势


    Pomona® 的双香蕉插头与接线柱具有以下显著特点和优势:
    - 高性能设计:镍/金镀层铍铜材质确保长时间使用无氧化,延长插入寿命。
    - 安全性高:具备出色的耐压能力,适用于高压环境。
    - 便捷安装:通过旋钮固定电线、叉形端子和其他连接件,操作简单快捷。
    - 便携性佳:绝缘卡扣锁定机制防止部件丢失,便于携带。

    4. 应用案例和使用建议


    Pomona® 双香蕉插头与接线柱已成功应用于多种场合,例如实验室内的精密测量系统和工厂生产线上的自动化检测平台。建议用户根据具体需求选择合适的型号,如需更高精度的信号传输,则推荐选用 Model 5405。
    使用建议
    - 在组装过程中注意正确插入香蕉插头,确保接触良好。
    - 定期检查插头表面是否有污垢或腐蚀现象,必要时清洁处理。

    5. 兼容性和支持


    Pomona® 产品具有广泛的兼容性,可与市面上主流品牌测试设备配合使用。此外,公司提供全方位的技术支持服务,包括电话咨询(800-241-2060)和技术资料下载通道(www.pomonaelectronics.com)。

    6. 常见问题与解决方案


    以下是一些常见的用户疑问及其解决方法:
    | 问题描述 | 解决方案 |

    | 插头无法牢固插入 | 检查弹簧是否变形,必要时更换插头 |
    | 表面出现轻微氧化 | 使用酒精棉球轻轻擦拭表面 |

    7. 总结和推荐


    综上所述,Pomona® 双香蕉插头与接线柱凭借其卓越的设计理念、稳定的性能表现以及全面的支持体系,在行业内树立了良好的口碑。对于需要高效、可靠连接解决方案的专业人士而言,这两款产品无疑是理想的选择。因此,我们强烈推荐您尝试使用这些创新性的产品来优化您的测试流程。

5405参数

参数
长*宽*高 11mm(长度)*29.72mm(高度)
零件状态 在售
包装方式 散装

5405厂商介绍

Pomona Electronics是一家美国公司,专注于设计和制造电子测试和测量设备。该公司的产品广泛应用于电力系统、工业自动化、能源管理和教育等领域。

Pomona Electronics的主要产品分类包括:
1. 电流钳:用于测量交流和直流电流,适用于电气故障诊断和系统维护。
2. 万用表:多功能测量设备,可以测量电压、电流、电阻等参数。
3. 电力质量分析仪:用于监测和分析电力系统中的电压、电流和频率等参数。
4. 绝缘电阻测试仪:用于测试电气设备的绝缘性能,确保安全运行。

Pomona Electronics的优势在于:
1. 高精度:提供高精度的测量结果,满足严格的工业标准。
2. 可靠性:产品经过严格测试,确保在各种环境下稳定运行。
3. 用户友好:设计简单直观,易于操作和维护。
4. 技术创新:不断研发新技术,提高产品性能和功能。

5405数据手册

厂牌 PDF简要描述 下载
POMONA ELECTRONICS 香蕉和尖头连接器 - 接线柱 POMONA ELECTRONICS 5405 5405数据手册

5405封装设计

查看详情并下载
Symbol
Footprint
3D Model
