首页  >  产品百科  >  4108-6DB

4108-6DB

产品分类: RF衰减器
厂牌: POMONA ELECTRONICS
产品描述: 6dB 2W 1.1MHz 8GHz 50Ω ±0.9dB 导线安装,通孔安装 34.54mm(长度)
供应商型号: 565-4108-6DB
供应商: Mouser
标准整包数: 1

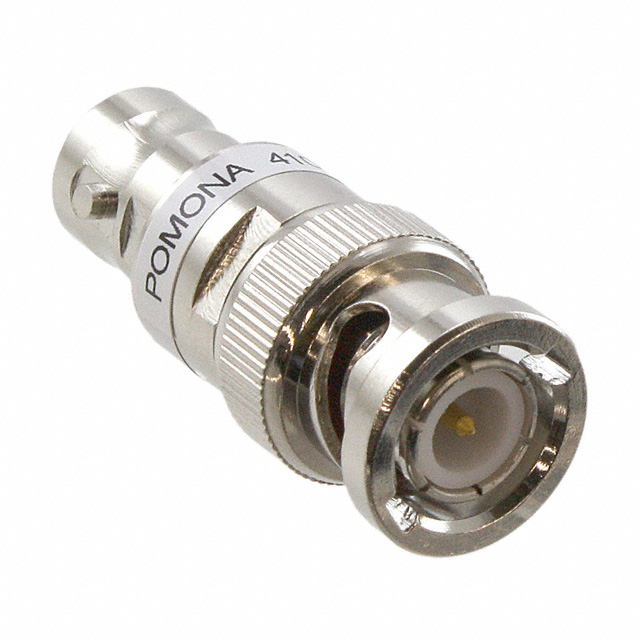

POMONA ELECTRONICS RF衰减器 4108-6DB

4108-6DB概述

    电子元器件产品技术手册:Pomona Model 4108-20dB BNC 50Ω衰减器

    产品简介


    Pomona Model 4108-20dB BNC 50Ω衰减器是一款专为在同轴线路上衰减信号而设计的高品质电子元器件。其主要功能是用于调整信号强度,适用于各种通信系统、测试仪器和其他需要精确控制信号幅度的应用场景。该产品由美国制造,确保了高性能和高可靠性。

    技术参数


    - 型号: Model 4108-20dB
    - 阻抗: 50 Ω
    - 功率: 2瓦(在70°C时);在150°C时线性降额至0.6瓦
    - 温度范围: 工作温度范围为-55°C至+102°C
    - 电阻容差: 25°C时±1%
    - 材料:
    - 本体和接头: 黄铜(符合QQ-B-626标准,合金360,半硬)
    - 中心接触: 阳极黄铜(符合QQ-B-626标准,合金360,半硬);阴极铍铜(符合QQ-C-530标准,HT条件)
    - 外部接触: 铍铜(符合QQ-C-530标准,HT条件)
    - 介电材料: 聚四氟乙烯(符合ASTM D1457标准)
    - 密封圈: 硅橡胶(符合ZZ-R-765标准,等级11,50级)
    - 电阻: 2瓦,金属膜衰减器
    - 标记: 本体上标有“POMONA 4108-”

    产品特点和优势


    - 精确衰减: 拥有高精度的衰减能力,确保信号衰减稳定可靠。
    - 宽工作温度范围: 可以在极端温度环境下稳定工作,适应性强。
    - 优质材料: 采用高质量黄铜、硅橡胶等材料,延长使用寿命。
    - 金属膜电阻: 使用金属膜电阻,提供更好的温度稳定性。
    - 表面处理: 中心接触金镀处理,增加导电性和耐腐蚀性。

    应用案例和使用建议


    - 应用场景: 主要应用于通信系统、实验室测试仪器、射频传输设备等。
    - 使用建议: 在安装过程中注意保护连接接口,避免过度扭曲导致损坏。对于高温环境下使用,应确保周围温度不超过额定值,以免影响产品性能。

    兼容性和支持


    - 兼容性: 该产品具有广泛的兼容性,可与大多数常见的BNC连接器配合使用。
    - 技术支持: Pomona公司提供了专业的技术支持,可通过电子邮件或电话获得帮助。技术支持邮箱:technicalsupport@pomonatest.com,销售电话:800-490-2361。

    常见问题与解决方案


    - 问题: 信号衰减不稳定。
    - 解决方案: 检查连接是否松动或受到外界干扰,重新焊接连接点。
    - 问题: 设备在高温环境下无法正常工作。
    - 解决方案: 确保设备处于额定温度范围内,必要时使用散热装置。
    - 问题: 电阻值不稳定。
    - 解决方案: 更换电阻,确保其符合规定的阻值范围。

    总结和推荐


    Pomona Model 4108-20dB BNC 50Ω衰减器凭借其精准的衰减能力、广泛的工作温度范围和可靠的材料选择,在各种复杂的应用环境中表现出色。其卓越的性能使其成为市场上同类产品的佼佼者。我们强烈推荐此产品给需要高精度信号衰减控制的应用场合。
    通过上述分析,我们可以看出Pomona Model 4108-20dB BNC 50Ω衰减器不仅具有优良的技术参数和性能指标,而且拥有广泛的应用场景和完善的售后支持。因此,我们推荐这款产品给所有需要高精度信号处理的客户。

4108-6DB参数

参数
最小工作频率 1.1MHz
阻抗 50Ω
额定功率 2W
典型衰减 6dB
衰减容差 ±0.9dB
最大工作频率 8GHz
长*宽*高 34.54mm(长度)
安装方式 导线安装,通孔安装
零件状态 在售
包装方式 散装

4108-6DB厂商介绍

Pomona Electronics是一家美国公司,专注于设计和制造电子测试和测量设备。该公司的产品广泛应用于电力系统、工业自动化、能源管理和教育等领域。

Pomona Electronics的主要产品分类包括:
1. 电流钳:用于测量交流和直流电流,适用于电气故障诊断和系统维护。
2. 万用表:多功能测量设备,可以测量电压、电流、电阻等参数。
3. 电力质量分析仪:用于监测和分析电力系统中的电压、电流和频率等参数。
4. 绝缘电阻测试仪:用于测试电气设备的绝缘性能,确保安全运行。

Pomona Electronics的优势在于:
1. 高精度:提供高精度的测量结果,满足严格的工业标准。
2. 可靠性:产品经过严格测试,确保在各种环境下稳定运行。
3. 用户友好:设计简单直观,易于操作和维护。
4. 技术创新:不断研发新技术,提高产品性能和功能。

4108-6DB数据手册

厂牌 PDF简要描述 下载
POMONA ELECTRONICS RF衰减器 POMONA ELECTRONICS 4108-6DB 4108-6DB数据手册

4108-6DB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 116.5752 ¥ 985.0604
库存: 5
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 985.06
直接购买
加入购物车
