72997

厂牌: POMONA ELECTRONICS
产品描述: Female Socket,Receptacle,Snap-On 金 焊接安装,贴片安装,通孔安装 14.6mm(长度)
供应商型号: 501-1268-ND
供应商: Digi-Key
标准整包数: 1
POMONA ELECTRONICS 同轴连接器(RF) - 配件 72997

72997概述


    产品简介

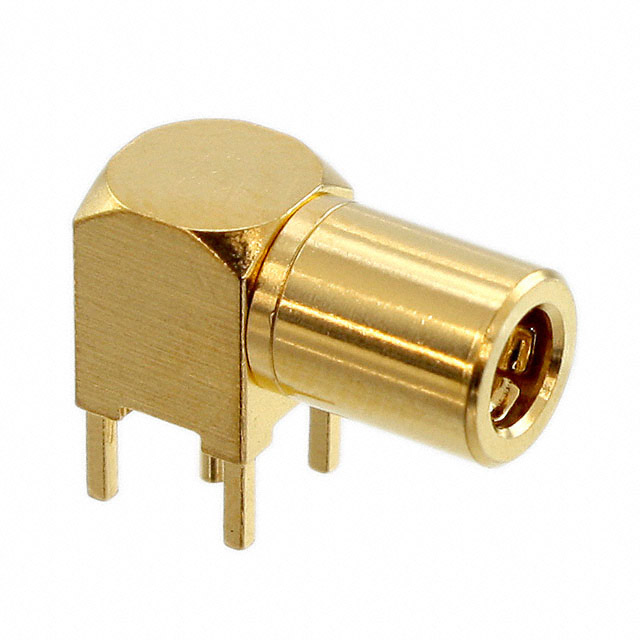

    Model 72997 SMB PLUG R/A PCB RECEPTACLE 是一款适用于射频同轴应用的高性能插头和插座组件。它专为需要快速连接和断开的场合设计,具备小尺寸和高耐用性等特点。该组件广泛应用于通信、雷达、卫星系统等领域,满足严格的工业标准要求。

    技术参数


    - 阻抗: 50 Ω
    - 频率范围: DC - 3 GHz
    - 电压驻波比(VSWR): 最大1.5
    - 工作电压: 最大250 Vrms
    - 耐压值: 最小750 Vrms
    - 中心/外接触电阻: 6 / 1 mΩ
    - 插入次数: 最少500次循环
    - 绝缘电阻: 最小1,000 MΩ
    - 温度范围: -65°C 到 165°C(-85°F 到 329°F)

    产品特点和优势


    Model 72997 SMB PLUG R/A PCB RECEPTACLE 的主要特点如下:
    - 宽带特性: 能够覆盖从DC到3GHz的频率范围,适用于多种高频应用。
    - 严格认证: 符合MIL-C-39012、IEC 60169-1Q、BS9210N0007、NFC93650、CECC 22130等工业标准,确保产品在恶劣环境下的可靠性。
    - 高性能材料: 采用精密加工的黄铜材质并镀金,以实现低损耗;PTFE绝缘材料保证了优秀的电性能。
    - 紧凑设计: 拥有紧凑的小尺寸设计,适合紧凑空间内的安装需求。
    - 耐用性强: 设计寿命超过500次插入循环,适应频繁使用的场合。

    应用案例和使用建议


    Model 72997 SMB PLUG R/A PCB RECEPTACLE 广泛应用于通信设备、雷达系统和卫星天线等场合。例如,在无线通信基站中,该组件可用于高速数据传输,确保信号的稳定性和高效性。建议在安装时注意保持接触部位的清洁,并定期检查插拔次数,确保组件处于最佳状态。

    兼容性和支持


    Model 72997 SMB PLUG R/A PCB RECEPTACLE 与其他常见的射频同轴电缆及连接器具有良好的兼容性。Pomona Electronics 提供全面的技术支持,如有任何疑问,可联系技术部门获取帮助。公司网址提供了详细的购买渠道,确保客户能够轻松获取产品及相关服务。

    常见问题与解决方案


    1. 问题: 插拔过程中出现松动现象。
    - 解决方案: 检查接触面是否清洁,必要时使用专用清洁工具进行清洁。
    2. 问题: 连接时发现信号不稳定。
    - 解决方案: 确认连接器是否完全到位,检查是否有金属屑或其他异物干扰。
    3. 问题: 温度变化导致性能下降。
    - 解决方案: 在极端环境下使用时,选择合适的工作温度范围内的连接器型号,并遵循安装指南进行正确安装。

    总结和推荐


    总体而言,Model 72997 SMB PLUG R/A PCB RECEPTACLE 是一款性能卓越且可靠的产品,特别适合于对信号稳定性有较高要求的应用场合。其广泛的应用认证和高耐久性使其在市场上具有较强的竞争力。强烈推荐给需要高性能射频连接解决方案的专业用户。

72997参数

参数
类型 Female Socket,Receptacle,Snap-On
颜色 -
基体镀层
配件类型 -
长*宽*高 14.6mm(长度)
安装方式 焊接安装,贴片安装,通孔安装
零件状态 在售
包装方式 散装,袋装

72997厂商介绍

Pomona Electronics是一家美国公司,专注于设计和制造电子测试和测量设备。该公司的产品广泛应用于电力系统、工业自动化、能源管理和教育等领域。

Pomona Electronics的主要产品分类包括:
1. 电流钳:用于测量交流和直流电流,适用于电气故障诊断和系统维护。
2. 万用表:多功能测量设备,可以测量电压、电流、电阻等参数。
3. 电力质量分析仪:用于监测和分析电力系统中的电压、电流和频率等参数。
4. 绝缘电阻测试仪:用于测试电气设备的绝缘性能,确保安全运行。

Pomona Electronics的优势在于:
1. 高精度:提供高精度的测量结果,满足严格的工业标准。
2. 可靠性:产品经过严格测试,确保在各种环境下稳定运行。
3. 用户友好:设计简单直观,易于操作和维护。
4. 技术创新:不断研发新技术,提高产品性能和功能。

72997数据手册

厂牌 PDF简要描述 下载
POMONA ELECTRONICS 同轴连接器(RF) - 配件 POMONA ELECTRONICS 72997 72997数据手册

72997封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 10.8056 ¥ 90.4294
25+ $ 10.5951 ¥ 88.6678
库存: 61
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 90.42
