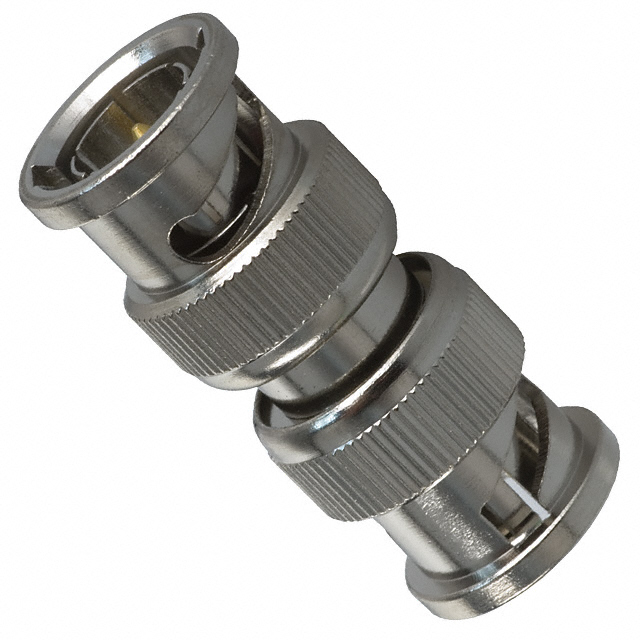

6740

厂牌: POMONA ELECTRONICS
产品描述: Bayonet Lock 3GHz 75Ω 金 Plug至Plug,插头至插头 导线安装,自由悬挂,通孔安装
供应商型号: 2983028
供应商: 海外现货
标准整包数: 1
POMONA ELECTRONICS 同轴连接器(RF) - 适配器 6740

6740概述

    Pomona 75 Ω BNC Adapters 技术手册

    产品简介


    Pomona 75 Ω BNC适配器系列(型号6737、6738、6739和6740)是专为广播应用设计的专业级连接器。这些适配器提供了多种连接方式,包括BNC(公对公)、BNC(公对公对母)、BNC(公对母对母)和BNC(母对母)。它们适用于要求高精度和稳定性的广播系统,以确保信号传输的质量。

    技术参数


    | 参数 | 描述 |

    | 阻抗 | 75 Ω |
    | 频率范围 | 0-3 GHz |
    | 最大电压驻波比(VSWR) | 0-1 GHz:最大1.10
    1-3 GHz:最大1.35 |
    | 中心接触电阻 | 1.5 mΩ |
    | 绝缘电阻 | 5000 MΩ |
    | 插拔次数 | 500次 |
    | 电压等级 | 500 Vrms |
    | 工作温度范围 | -85˚ F 到 +131 ˚F (-65 ˚C 到 +155 ˚C) |

    产品特点和优势


    Pomona 75 Ω BNC适配器具有以下显著特点:
    - 高精度和稳定性:所有连接器和适配器均采用精密加工,确保长期使用的可靠性和稳定性。
    - 材料选择:公头中心引脚为镀金黄铜(20微英寸),母头中心引脚为镀金铍铜,提高了信号传输的效率。
    - 优异的绝缘材料:采用高密度聚四氟乙烯(PTFE)作为绝缘材料,耐高温且不受湿度影响。

    应用案例和使用建议


    这些适配器广泛应用于广播系统、电视和无线电通信设备中。在实际使用过程中,建议遵循以下几点:
    - 正确安装:确保所有连接器都牢固安装,避免因松动导致的信号干扰。
    - 保持清洁:定期清理适配器端口,防止灰尘和其他杂质影响信号质量。
    - 温度管理:在极端温度环境下使用时,注意监控温度变化,避免超出适配器的工作温度范围。

    兼容性和支持


    Pomona 75 Ω BNC适配器与市场上常见的75 Ω BNC接口设备完全兼容。Pomona公司提供详尽的技术支持,包括电话咨询(美国:800-490-2361,国际:425-446-5500)和技术支持电子邮件(technicalsupport@pomonatest.com)。

    常见问题与解决方案


    1. 连接不稳定
    - 解决方案:检查连接器是否已正确安装并紧密接触。必要时重新清洁端口。
    2. 信号传输不良
    - 解决方案:确认所有连接器均为75 Ω阻抗,并检查是否有外部干扰源。如有需要,可以尝试更换其他频段的适配器。
    3. 插拔次数过多导致性能下降
    - 解决方案:根据手册建议,避免超过规定的插拔次数。如需频繁插拔,考虑使用寿命更长的适配器。

    总结和推荐


    综上所述,Pomona 75 Ω BNC适配器系列以其高精度、可靠性和耐用性在广播行业中表现出色。其广泛的适用性和卓越的技术性能使其成为专业用户的首选。如果您需要一款适用于高频和高可靠性要求的应用场景,强烈推荐使用Pomona 75 Ω BNC适配器系列。

6740参数

参数
紧固类型 -
中心触头镀层
类型 Bayonet Lock
阻抗 75Ω
防护等级 -
适配器类型 Plug至Plug,插头至插头
最大频率 3GHz
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

6740厂商介绍

Pomona Electronics是一家美国公司,专注于设计和制造电子测试和测量设备。该公司的产品广泛应用于电力系统、工业自动化、能源管理和教育等领域。

Pomona Electronics的主要产品分类包括:
1. 电流钳:用于测量交流和直流电流,适用于电气故障诊断和系统维护。
2. 万用表:多功能测量设备,可以测量电压、电流、电阻等参数。
3. 电力质量分析仪:用于监测和分析电力系统中的电压、电流和频率等参数。
4. 绝缘电阻测试仪:用于测试电气设备的绝缘性能,确保安全运行。

Pomona Electronics的优势在于:
1. 高精度:提供高精度的测量结果,满足严格的工业标准。
2. 可靠性:产品经过严格测试,确保在各种环境下稳定运行。
3. 用户友好:设计简单直观,易于操作和维护。
4. 技术创新:不断研发新技术,提高产品性能和功能。

6740数据手册

厂牌 PDF简要描述 下载
POMONA ELECTRONICS 同轴连接器(RF) - 适配器 POMONA ELECTRONICS 6740 6740数据手册

6740封装设计

查看详情并下载
Symbol
Footprint
3D Model
