3548-2

厂牌: POMONA ELECTRONICS
产品描述: Conn Banana-Tip Plug Adapter F/PIN 1/1 POS ST 1 Port
供应商型号: 501-2312-ND
供应商: Digi-Key
标准整包数: 1
POMONA ELECTRONICS 香蕉和尖头连接器 - 适配器 3548-2

3548-2概述


    产品简介

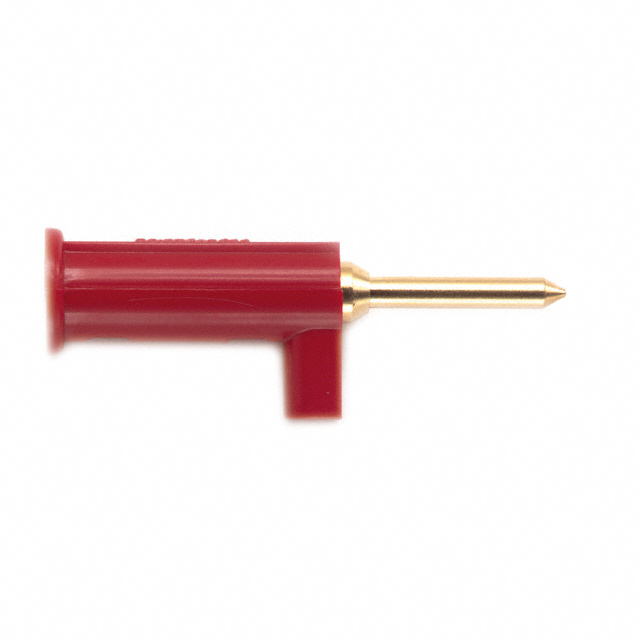

    Pomona® Model 3548是一款小型香蕉插头转免焊针型插头的产品,带有安全帽套。这款产品广泛应用于电子测量仪器、实验室测试设备以及各种需要高精度连接的应用场合。由于其坚固的设计和优秀的电气性能,它成为专业技术人员在进行精密测试时的理想选择。

    技术参数


    - 尺寸:所有尺寸单位均为英寸。具体公差如下:.xx = ±.02” (0.51 mm),.xxx = ± .005” (0.127 mm)。
    - 材料:
    - 上部连接器:迷你香蕉插头,材质为黄铜,符合QQ-B-626标准,合金360,半硬质。表面处理为电镀镍(MIL-C-26074, Class 1),厚度200至300微英寸,再镀金(MIL-G-45204, Type II, Class 00)。
    - 绝缘体:ABS塑料,与香蕉插头和针型插头一体注塑成型。
    - 下部连接器:材质和表面处理与上部相同。
    - 特性:
    - 上部连接器:带安全帽套的迷你香蕉插头。
    - 线缆固定:通过内部的内六角螺丝牢固固定线缆。
    - 横孔直径:2.08 (.082) mm,配有#3-56凹槽螺丝以固定线缆。
    - 额定值:
    - 最大操作温度:+50°C (+122°F)。
    - 最大操作电压:3000 VDC。
    - 额定电流:5安培连续。

    产品特点和优势


    Pomona Model 3548具备以下几个显著的特点和优势:
    1. 安全性:集成的安全帽套不仅起到绝缘作用,还防止导线在拧紧螺丝时发生弯曲,从而提供良好的抗拉强度和抗弯折能力。
    2. 可靠性:采用高强度黄铜材料,并经过电镀镍和镀金处理,确保长时间使用下依然保持良好的电气接触。
    3. 便捷性:使用内部六角螺丝固定线缆,确保线缆稳固,不易松动。
    4. 适用性广泛:可用于广泛的电压和温度范围内,适合各种复杂的应用环境。

    应用案例和使用建议


    应用案例
    Pomona Model 3548适用于各种需要高精度连接的应用场景,如:
    - 在实验室中作为测试设备之间的连接件。
    - 在电子制造过程中用于临时测试和调试电路板。
    - 在各种工业设备中作为传感器信号传输接口。
    使用建议
    为了最大化发挥Pomona Model 3548的优势,可以参考以下几点建议:
    1. 检查连接稳固性:每次使用前确保内部螺丝已正确拧紧,避免因松动导致信号不良。
    2. 注意温度限制:避免在超过50°C的工作环境下使用,以保证产品的稳定性和可靠性。
    3. 清洁保养:定期清洁连接部位,特别是镀金层部分,以确保长期稳定的电气性能。

    兼容性和支持


    Pomona Model 3548可与多种标准香蕉插头和针型插头配合使用,具有很好的通用性。如果您需要更多技术支持,可通过电话800-241-2060联系技术支持部门,他们将为您提供详细的指导和服务。

    常见问题与解决方案


    根据手册中的常见问题和解决方案,以下是几个用户可能会遇到的问题及其解决方案:
    1. 连接不稳定:
    - 问题:线缆松动,信号不良。
    - 解决方案:重新拧紧内部螺丝,确保线缆稳固。
    2. 温度过高导致损坏:
    - 问题:长期暴露在高温环境中导致产品损坏。
    - 解决方案:避免在超过50°C的环境中使用,或者采取散热措施。
    3. 信号传输质量下降:
    - 问题:长时间使用后信号传输质量下降。
    - 解决方案:定期清洁连接部位,特别是镀金层部分,确保良好接触。

    总结和推荐


    Pomona Model 3548凭借其独特的设计和卓越的性能,在多个应用领域中表现出色。它在安全性和可靠性方面的优势使其成为精密测试和连接的理想选择。考虑到其出色的兼容性、便捷的操作和良好的维护支持,我们强烈推荐此产品给需要高精度连接的应用场合。

3548-2参数

参数
长*宽*高 33.27mm(长度)*7.87mm(高度)
安装方式 导线安装,螺纹安装
零件状态 在售
包装方式 散装

3548-2厂商介绍

Pomona Electronics是一家美国公司,专注于设计和制造电子测试和测量设备。该公司的产品广泛应用于电力系统、工业自动化、能源管理和教育等领域。

Pomona Electronics的主要产品分类包括:
1. 电流钳:用于测量交流和直流电流,适用于电气故障诊断和系统维护。
2. 万用表:多功能测量设备,可以测量电压、电流、电阻等参数。
3. 电力质量分析仪:用于监测和分析电力系统中的电压、电流和频率等参数。
4. 绝缘电阻测试仪:用于测试电气设备的绝缘性能,确保安全运行。

Pomona Electronics的优势在于:
1. 高精度:提供高精度的测量结果,满足严格的工业标准。
2. 可靠性:产品经过严格测试,确保在各种环境下稳定运行。
3. 用户友好:设计简单直观,易于操作和维护。
4. 技术创新:不断研发新技术,提高产品性能和功能。

3548-2数据手册

厂牌 PDF简要描述 下载
POMONA ELECTRONICS 香蕉和尖头连接器 - 适配器 POMONA ELECTRONICS 3548-2 3548-2数据手册

3548-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
