3770-0

厂牌: POMONA ELECTRONICS
产品描述: Conn Binding Post SKT 1 POS ST Panel Mount 1 Port
供应商型号: ET-2526775
供应商: 海外现货
标准整包数: 1
POMONA ELECTRONICS 香蕉和尖头连接器 - 接线柱 3770-0

3770-0概述

    高品质电子元器件技术手册:Pomona 标准接线柱

    产品简介

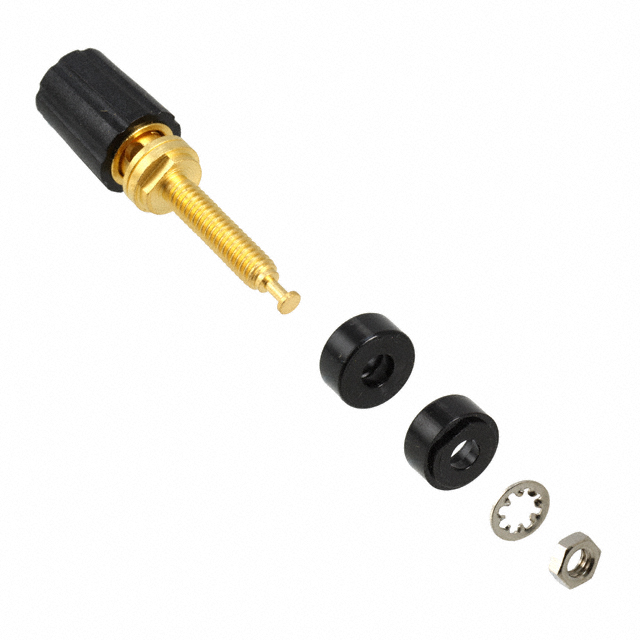

    Pomona 提供的标准接线柱(型号 3750、3760 和 3770)是专为连接线缆、香蕉插头及接线端子设计的电子元件。这些产品广泛应用于测试、测量设备以及工业控制场景。通过其可靠的电气连接性能和多样化的颜色选项,该系列接线柱能够满足不同用户的个性化需求。

    技术参数


    以下是产品的关键技术参数:
    - 电压等级: 最大操作电压为 2500 VRMS(控制环境下手部不接触操作),CE 规范要求电压不得高于 33 VRMS/70 VDC。
    - 温度范围: 工作温度最高可达 +239°F(+115°C)。
    - 电流承载能力: 最大额定电流为 15 安培。
    - 尺寸: 接线柱能够安装于厚度为 0.070 至 0.250 英寸(1.77mm 至 6.35mm)的面板上。
    材料与外观选择
    这些接线柱由高品质材料制成,具体如下:
    - 绝缘螺母:黄铜材质,镀金处理(型号 3750)、亮锡涂层(型号 3760)或镀金碲铜(型号 3770)。
    - 基座与绝缘体:聚碳酸酯材料,耐热且耐用。
    - 锁紧垫圈:镍涂层钢。
    - 六角螺母:直径为 1/4 英寸,带有 #8-32 螺纹。
    订购信息
    用户可以根据需要选择不同的颜色:
    - 模型 3750(镀金黄铜)提供黑、红、橙、黄、绿、蓝、白等多种颜色选项。
    - 模型 3760(亮锡涂层黄铜)支持黑、红、橙、黄、绿、蓝、紫、灰、白九种颜色。
    - 模型 3770(镀金碲铜)支持黑、红、灰、白四种颜色,特殊定制其他颜色可申请报价。
    产品特点与优势
    Pomona 标准接线柱具有以下显著特点:
    1. 多功能兼容性:支持香蕉插头、导线及叉形接线端子,适合多样化应用场景。
    2. 易安装性:适用于多种厚度的面板,方便集成到现有系统中。
    3. 高可靠性:采用高品质材料和先进的表面处理工艺,确保长期稳定运行。
    4. 灵活定制化:提供丰富的颜色选项,便于标识区分,符合用户个性化需求。
    应用案例与使用建议
    1. 测试与测量设备: 这些接线柱广泛用于实验室测试设备、工业控制系统及电力设备中,实现高效稳定的连接。
    2. 优化使用建议: 在高负载情况下,定期检查接线柱的固定状态,确保长期可靠使用。此外,避免在超过规范规定的电压条件下操作,以保障安全性和寿命。

    兼容性和支持


    - 兼容性: 接线柱兼容各种标准的电线与接口,适用于多种主流电子设备。
    - 技术支持: Pomona 提供全天候技术支持服务,可通过电话或电子邮件咨询专业工程师。

    常见问题与解决方案


    1. 问题: 接线柱无法牢固安装。
    解决方案: 确保安装面板厚度在允许范围内,并正确拧紧六角螺母。
    2. 问题: 插头接触不良。
    解决方案: 清理接线柱表面并重新插入插头,确保良好的物理接触。
    3. 问题: 长时间使用后出现松动。
    解决方案: 定期检查并重新紧固接线柱,确保连接稳定性。
    总结与推荐
    Pomona 标准接线柱以其高性能、可靠性和灵活性在市场上脱颖而出。其广泛的适用性、强大的技术支持和便捷的定制选项使其成为众多电子工程项目的理想选择。我们强烈推荐此产品给需要高效连接解决方案的用户群体。
    如需进一步了解,请访问 [Pomona 官方网站](www.pomonaelectronics.com) 或直接联系技术支持团队!

3770-0参数

参数
长*宽*高 11.18mm(长度)*11.18mm(高度)
安装方式 面板安装
零件状态 在售
包装方式 散装

3770-0厂商介绍

Pomona Electronics是一家美国公司,专注于设计和制造电子测试和测量设备。该公司的产品广泛应用于电力系统、工业自动化、能源管理和教育等领域。

Pomona Electronics的主要产品分类包括:
1. 电流钳:用于测量交流和直流电流,适用于电气故障诊断和系统维护。
2. 万用表:多功能测量设备,可以测量电压、电流、电阻等参数。
3. 电力质量分析仪:用于监测和分析电力系统中的电压、电流和频率等参数。
4. 绝缘电阻测试仪:用于测试电气设备的绝缘性能,确保安全运行。

Pomona Electronics的优势在于:
1. 高精度:提供高精度的测量结果,满足严格的工业标准。
2. 可靠性:产品经过严格测试,确保在各种环境下稳定运行。
3. 用户友好:设计简单直观,易于操作和维护。
4. 技术创新:不断研发新技术,提高产品性能和功能。

3770-0数据手册

厂牌 PDF简要描述 下载
POMONA ELECTRONICS 香蕉和尖头连接器 - 接线柱 POMONA ELECTRONICS 3770-0 3770-0数据手册

3770-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
