72931

产品分类: 连接器套件
厂牌: POMONA ELECTRONICS
产品描述: SMA Adapter Kit Used SMA Adapters
供应商型号: 501-1235-ND
供应商: Digi-Key
标准整包数: 1
POMONA ELECTRONICS 连接器套件 72931

72931概述

    # Model 72931 SMA Adapter Kit 技术手册解析

    产品简介

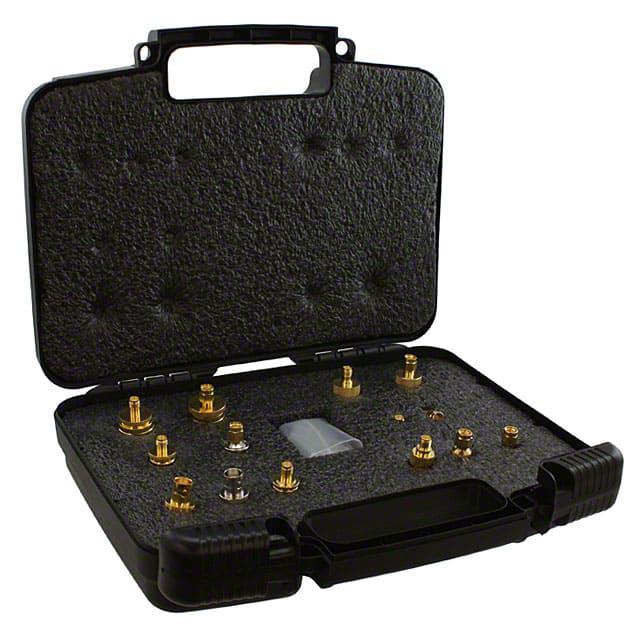

    Model 72931 SMA Adapter Kit 是一款包含多种高频SMA适配器的组合套件,适用于需要不同接口连接的应用场合。该产品主要用于射频通信、测试测量仪器及天线系统等领域,具有广泛的应用范围。其适配器涵盖SMA/SMA、SMA/BNC、SMA/N、SMA/TNC等多种接口组合形式,能够满足多样化的信号传输需求。

    技术参数


    以下是该产品的主要技术规格:
    | 参数 | 规格值 |

    | 阻抗 | 50欧姆 |
    | 频率范围 | DC 至 12.4 GHz |
    | VSWR(电压驻波比) | 1.35 至 11 GHz 内为最大值 |
    | 工作温度范围 | -65°C 至 +165°C |
    适配器的详细性能见下表:
    - 型号4296:SMA男性/N男性接口
    - 型号4283:SMA女性/N男性接口
    - 型号4292:SMA男性/TNC男性接口
    - 型号4293:SMA女性/TNC男性接口
    - 其他型号分别覆盖不同的接口组合(如BNC、女性N接口等)

    产品特点和优势


    独特功能
    - 直接适配设计:所有15个适配器均为直接连接方式,无需中间耦合器,从而减少了信号损耗。
    - 高性能材料:外壳采用精密加工黄铜并镀金或耐腐蚀镍涂层,中心导体为镀金黄铜,绝缘材料为高密度PTFE,保证长期稳定性和可靠性。
    - 便捷包装:提供坚固耐用的手柄式防护箱,方便携带与存放。
    市场竞争力
    该套件特别适合高频环境下对信号完整性要求较高的场合,例如实验室设备连接、无线通信测试等。通过减少中间环节,其更低的插入损耗和更高的信噪比显著提升了整体系统的性能表现。

    应用案例和使用建议


    应用案例
    - 在通信领域中,用于连接不同标准的射频电缆(如SMA到N型)以实现信号传递。
    - 测试设备间不同端口类型的适配,例如示波器与网络分析仪之间的接口转换。
    - 天线系统内多接口设备间的统一整合。
    使用建议
    - 根据实际需求选择合适的接口组合,并确保正确安装避免损坏。
    - 定期检查接触部位是否有氧化现象,必要时重新涂抹导电膏以增强导电性能。
    - 存放时尽量保持干燥环境,防止湿气侵蚀导致接触不良。

    兼容性和支持


    兼容性
    此套件覆盖了常见的射频接口类型,可以与主流品牌测试仪器和天线系统无缝对接。对于特殊定制需求,可根据客户具体情况进行调整。
    支持服务
    Pomona Electronics 提供专业的技术支持服务,热线电话为800-241-2060。同时官网www.pomonaelectronics.com提供了详细的购买指南和技术文档下载链接。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 接口接触不良 | 检查接口是否清洁且紧固,必要时更换适配器。 |
    | 信号质量下降 | 检查是否有明显的物理损伤或氧化情况,修复后重新测试。 |
    | 温度超出规定范围 | 调整使用环境至合理温度区间内运行。 |

    总结和推荐


    综合评估
    Model 72931 SMA Adapter Kit 凭借其出色的性能指标、全面的功能覆盖以及优质的设计赢得了市场的高度认可。它不仅能够有效降低信号传输过程中的损耗,还极大简化了复杂系统的布线难度。
    是否推荐
    强烈推荐!无论是实验室科研工作者还是工业现场技术人员,这款产品都是提升工作效率的理想选择。其优异的性能和强大的适用性使其成为射频领域不可或缺的重要工具之一。

72931参数

参数
安装方式 贴片安装
零件状态 在售
包装方式 袋装

72931厂商介绍

Pomona Electronics是一家美国公司,专注于设计和制造电子测试和测量设备。该公司的产品广泛应用于电力系统、工业自动化、能源管理和教育等领域。

Pomona Electronics的主要产品分类包括:
1. 电流钳:用于测量交流和直流电流,适用于电气故障诊断和系统维护。
2. 万用表:多功能测量设备,可以测量电压、电流、电阻等参数。
3. 电力质量分析仪:用于监测和分析电力系统中的电压、电流和频率等参数。
4. 绝缘电阻测试仪:用于测试电气设备的绝缘性能,确保安全运行。

Pomona Electronics的优势在于:
1. 高精度:提供高精度的测量结果,满足严格的工业标准。
2. 可靠性:产品经过严格测试,确保在各种环境下稳定运行。
3. 用户友好:设计简单直观,易于操作和维护。
4. 技术创新:不断研发新技术,提高产品性能和功能。

72931数据手册

厂牌 PDF简要描述 下载
POMONA ELECTRONICS 连接器套件 POMONA ELECTRONICS 72931 72931数据手册

72931封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 368.1496 ¥ 3080.952
25+ $ 359.7751 ¥ 3010.8679
库存: 3
起订量: 1 增量: 1
