4513

厂牌: POMONA ELECTRONICS
产品描述: Conn Banana Plug M 1 POS Solder ST Panel Mount 1 Port Bag
供应商型号: ET-2406289
供应商: 海外现货
标准整包数: 1
POMONA ELECTRONICS 香蕉和尖头连接器 - 插孔/插头 4513

4513概述


    产品简介

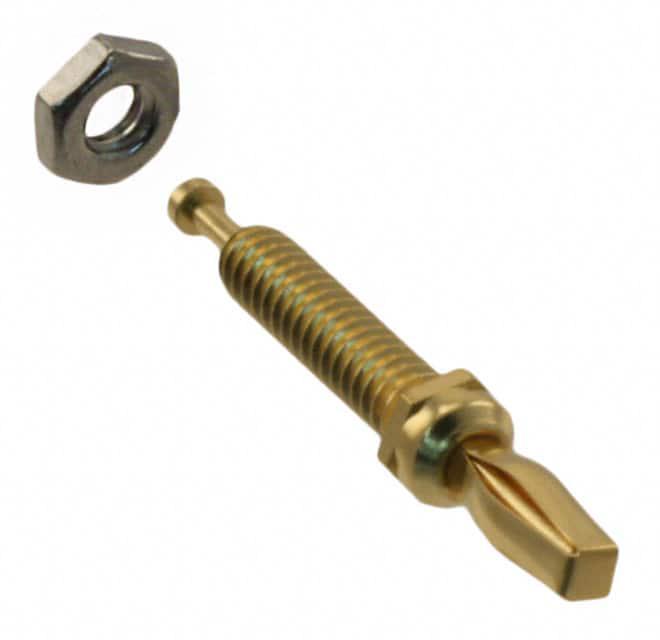

    Model 3276 和 Model 4513 是迷你香蕉插头,配有螺纹安装柱,适用于多种应用场合。这些插头主要用作信号连接、测试和测量设备的连接器。它们广泛应用于实验室测试、工业自动化控制、通信系统和其他需要可靠电气连接的设备中。

    技术参数


    - 型号:Model 3276 和 Model 4513
    - X 尺寸:
    - Model 3276:0.23 英寸(5.8 毫米)
    - Model 4513:0.48 英寸(12.2 毫米)
    - 最小面板厚度:0.030 英寸(0.76 毫米)
    - 额定电压:2500 VDC
    - 最大电流:5 安培
    - 包装:每袋十个,未组装

    产品特点和优势


    - 螺纹安装柱:快速而简便地固定到面板上。
    - 焊锡端子:便于电线的连接。
    - 迷你香蕉插头:采用镀金铍铜材质,以确保长期插入寿命和低接触电阻。
    - 材料:
    - 弹簧:铍铜,镀金
    - 主体:黄铜,镀金
    - 六角螺母:4-40 螺母,黄铜,镀镍

    应用案例和使用建议


    应用案例
    - 实验室测试设备
    - 工业自动化控制系统
    - 通信系统
    使用建议
    1. 在安装过程中,确保面板厚度符合最小要求(0.030 英寸)。
    2. 使用合适的工具将插头牢固地固定在面板上,以确保连接稳定。
    3. 确保所有电线正确连接到焊锡端子,避免短路。

    兼容性和支持


    这些迷你香蕉插头与多种电气设备兼容。如果需要技术支持,可以联系美国销售部门(电话:800-490-2361),或通过电子邮件(technicalsupport@pomonatest.com)联系技术团队。对于国际客户,可以通过网站(www.pomonaelectronics.com)购买产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插头无法牢固固定在面板上 | 检查面板厚度是否符合最小要求;重新安装,确保螺纹安装柱紧固到位。 |
    | 电线连接不稳定 | 确认电线正确焊接在焊锡端子上;使用适当的绝缘材料包裹连接处。 |
    | 插头出现接触不良现象 | 检查接触面是否有灰尘或氧化;清洁接触面并重新插入。 |

    总结和推荐


    Model 3276 和 Model 4513 迷你香蕉插头以其小巧的设计、耐用的材料和可靠的性能在市场上具备显著的竞争优势。其快速而简便的安装方式,使得它成为众多电子设备连接的理想选择。建议在高要求的应用环境中使用,例如实验室测试设备和通信系统。总体来说,这是一款值得推荐的高品质电子元件。

4513参数

参数
长*宽*高 25.65mm(长度)*3.96mm(高度)
安装方式 面板安装
零件状态 在售
包装方式 散装

4513厂商介绍

Pomona Electronics是一家美国公司,专注于设计和制造电子测试和测量设备。该公司的产品广泛应用于电力系统、工业自动化、能源管理和教育等领域。

Pomona Electronics的主要产品分类包括:
1. 电流钳:用于测量交流和直流电流,适用于电气故障诊断和系统维护。
2. 万用表:多功能测量设备,可以测量电压、电流、电阻等参数。
3. 电力质量分析仪:用于监测和分析电力系统中的电压、电流和频率等参数。
4. 绝缘电阻测试仪:用于测试电气设备的绝缘性能,确保安全运行。

Pomona Electronics的优势在于:
1. 高精度:提供高精度的测量结果,满足严格的工业标准。
2. 可靠性:产品经过严格测试,确保在各种环境下稳定运行。
3. 用户友好:设计简单直观,易于操作和维护。
4. 技术创新:不断研发新技术,提高产品性能和功能。

4513数据手册

厂牌 PDF简要描述 下载
POMONA ELECTRONICS 香蕉和尖头连接器 - 插孔/插头 POMONA ELECTRONICS 4513 4513数据手册
