3430-0

厂牌: POMONA ELECTRONICS
产品描述: RF Adapters-Between Series 50Ω Straight DIN导轨安装
供应商型号: 1323700
供应商: 海外现货
标准整包数: 1
POMONA ELECTRONICS 同轴连接器(RF) - 适配器 3430-0

3430-0概述

    电子元器件技术手册:Pomona Model 3430 绑定端子转BNC适配器

    产品简介

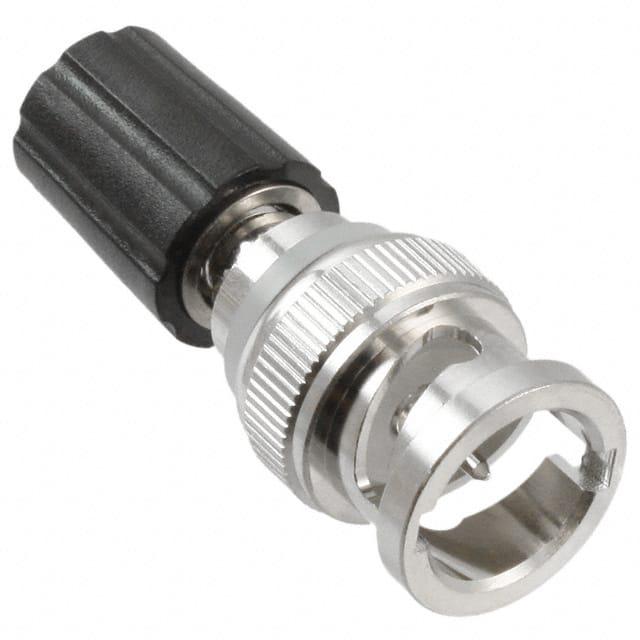

    Pomona Model 3430是一款绑定端子(Binding Post)到BNC(Bayonet Neill-Concelman)适配器,主要用于连接单个香蕉插头(Single Banana Plug)至具备BNC母接口的测试仪器或其他设备上。这种适配器在实验室测试、科学研究以及工业检测等多种场合中有着广泛的应用。

    技术参数


    - 材料与规格:
    - 上部连接器:绝缘绑定端子
    - 材料:黄铜,符合QQ-B-626标准,硬度等级为360 H,半硬。
    - 表面处理:镍电镀,符合QQ-N-290标准,2类,厚度为200至300微英寸。
    - 绝缘材料:聚碳酸酯。
    - 颜色:可按订购信息提供多种颜色选择。
    - 下部连接器:BNC男性连接器
    - 表面处理:耐腐蚀处理。
    - 阻抗:标称阻抗为50欧姆。
    - 额定参数:
    - 工作温度:最高可达+115°C(+239°F)。
    - 操作电压:
    - 手持测试:交流30V,直流60V最大值。
    - 在受控电压环境下免提测试:最大值为500 VRMS。

    产品特点和优势


    Pomona Model 3430适配器具有以下显著特点和优势:
    - 多功能性:通过适配器,可以将单个香蕉插头轻松转换为BNC接口,从而实现不同接口设备间的互连。
    - 材料耐用性:采用黄铜和耐腐蚀表面处理,确保长时间稳定使用。
    - 高阻抗匹配:标称阻抗为50欧姆,适用于多种精密测量场景。
    - 广泛的工作温度范围:适应高温环境下的工作要求。
    - 适用性广:可用于多种应用场合,如实验室测试、科学研究、工业检测等。

    应用案例和使用建议


    - 应用案例:在实验室中,Pomona Model 3430适配器可用于连接不同类型的测试设备,如示波器、万用表等,以便进行多点测量。
    - 使用建议:
    - 正确安装:确保香蕉插头与适配器的紧密连接,避免接触不良。
    - 注意电压限制:在进行手握测试时,遵守交流30V和直流60V的最大电压限制;对于更复杂的测试,要根据实际情况合理使用。
    - 保持清洁:定期检查并清理接触部位,以保持良好的导电性能。

    兼容性和支持


    - 兼容性:Pomona Model 3430适配器与多种香蕉插头和BNC接口设备兼容。
    - 技术支持:厂家提供专业的技术咨询和服务热线,以帮助用户解决各种技术问题。

    常见问题与解决方案


    - Q: 如何清洗适配器?
    - A: 使用干净柔软的布擦拭适配器表面。对于顽固污渍,可使用少量酒精轻轻擦拭。
    - Q: 适配器如何安装?
    - A: 将香蕉插头插入适配器上部的绝缘绑定端子,然后将适配器的BNC插头插入需要测试的设备接口。
    - Q: 如何正确识别不同颜色的产品?
    - A: 产品型号后缀指示颜色,如“-0”表示黑色,“-2”表示红色。

    总结和推荐


    Pomona Model 3430绑定端子转BNC适配器在多功能性、耐用性和适用性方面表现出色,特别适合实验室和科研环境中的精密测试需求。考虑到其易于安装和维护的特点,强烈推荐在各类电子测试和测量场景中使用这款适配器。

3430-0参数

参数
最大频率 -
紧固类型 -
中心触头镀层 -
类型 RF Adapters-Between Series
阻抗 50Ω
防护等级 -
适配器类型 Straight
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

3430-0厂商介绍

Pomona Electronics是一家美国公司,专注于设计和制造电子测试和测量设备。该公司的产品广泛应用于电力系统、工业自动化、能源管理和教育等领域。

Pomona Electronics的主要产品分类包括:
1. 电流钳:用于测量交流和直流电流,适用于电气故障诊断和系统维护。
2. 万用表:多功能测量设备,可以测量电压、电流、电阻等参数。
3. 电力质量分析仪:用于监测和分析电力系统中的电压、电流和频率等参数。
4. 绝缘电阻测试仪:用于测试电气设备的绝缘性能,确保安全运行。

Pomona Electronics的优势在于:
1. 高精度:提供高精度的测量结果,满足严格的工业标准。
2. 可靠性:产品经过严格测试,确保在各种环境下稳定运行。
3. 用户友好:设计简单直观,易于操作和维护。
4. 技术创新:不断研发新技术,提高产品性能和功能。

3430-0数据手册

厂牌 PDF简要描述 下载
POMONA ELECTRONICS 同轴连接器(RF) - 适配器 POMONA ELECTRONICS 3430-0 3430-0数据手册

3430-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
