4723-0

产品分类: 其他工具
厂牌: POMONA ELECTRONICS
产品描述: Pomona 钩夹, 额定电流5A, 3mm 针尖
供应商型号: 2218244
供应商: 海外现货
标准整包数: 1
POMONA ELECTRONICS 其他工具 4723-0

4723-0概述

    # Pomona Minigrabber® with Banana Jack 技术手册

    产品简介


    基本介绍

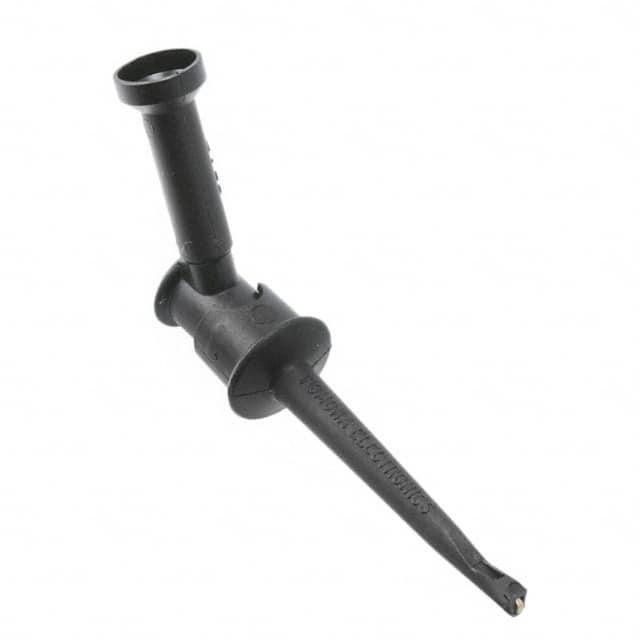

    Pomona Minigrabber®是一款专为电子测试而设计的迷你测试夹具,它集成了标准香蕉插孔(banana jack),可以方便地连接到测试引线。这款产品适用于各种需要快速连接测试点的应用场合,特别是在实验室环境中进行手头式测试时非常实用。
    主要功能
    - 香蕉插孔集成: 在其推杆上内置标准香蕉插孔,便于直接连接到香蕉插头引线。
    - 优异的电气性能: 可以承受高电压和电流,满足多种测试需求。
    - 便携性: 设计紧凑,易于携带和操作。
    应用领域
    - 实验室测试
    - 工业制造检测
    - 维修和故障排除

    技术参数


    | 参数 | 描述 |

    | 尺寸 | 所有尺寸均以英寸为单位,除非另有说明 |
    | 接触材料 | 硼铜 (Beryllium Copper) 按照 QQ-C-533 规格,合金 165,1/4 硬度 |
    | 弹簧材料 | 不锈钢 #302 |
    | 香蕉插孔材料 | 黄铜 (Brass) 按照 QQ-B-626 规格,合金 360,1/2 硬度 |
    | 接触表面处理 | 镀金 (Gold Plated) 按照 MIL-G-45204 规格,类型 I,类别 00 |
    | 香蕉插孔表面处理 | 镀镍 (Nickel Plated) 按照 QQ-N-290 规格,类别 1,200/300 微英寸 |
    | 绝缘材料 | 玻璃填充尼龙 (Glass-filled Nylon) |
    | 操作温度范围 | 最大+102°C (216°F) |
    | 操作电压 | 手持测试:最大30VAC/60VDC |
    | 额定电流 | 5安培 |

    产品特点和优势


    独特功能
    - 一体化设计: 集成香蕉插孔在测试夹本身上,简化连接过程。
    - 高效能材料: 使用高性能材料确保长期可靠性。
    - 安全操作: 高温耐受性和稳定的电气性能保证了安全操作。
    市场竞争力
    - 便携性: 便于在不同测试场景中灵活移动和使用。
    - 通用性: 适用范围广,几乎可以应用于所有类型的电气测试场景。
    - 耐用性: 使用高品质材料,确保长期稳定可靠。

    应用案例和使用建议


    应用案例
    - 实验室测试: 连接到实验设备的测试引线,用于电路性能测试。
    - 工业检测: 在生产线上的电气检测,确保每个组件都符合标准。
    - 维修调试: 快速连接到电路板上的测试点,以便于检测和调整。
    使用建议
    - 连接方式: 确保连接稳固,避免松动导致接触不良。
    - 环境适应性: 注意操作温度,避免高温环境下长时间使用。
    - 定期检查: 定期检查插孔和接点的磨损情况,必要时更换以确保性能。

    兼容性和支持


    兼容性
    - 与现有设备兼容: 适用于所有标准香蕉插孔的测试设备。
    - 与其他设备兼容: 便于与其他常用测试工具和设备连接。
    厂商支持
    - 技术支持: 提供在线技术支持和用户手册下载。
    - 售后服务: 如有任何问题,请联系售后服务中心。

    常见问题与解决方案


    常见问题
    1. 接触不良: 确保连接紧固,并清洁接触面。
    2. 温度过高: 避免在高温环境下长时间使用,注意散热。
    3. 损坏: 如遇损坏,请及时更换新的部件,确保安全。
    解决方案
    - 定期维护: 定期检查并清洁接触部位,确保无灰尘和污垢积累。
    - 温度控制: 在高温环境下,减少使用时间,确保安全。

    总结和推荐


    综合评估
    Pomona Minigrabber® 配备了香蕉插孔,非常适合实验室和工业应用中的快速连接测试。其出色的电气性能和便携性使其成为市场上不可或缺的工具。
    结论
    鉴于其优异的性能和广泛的适用性,强烈推荐使用Pomona Minigrabber®。无论是在实验室测试还是工业生产中,它都是一个可靠的助手。

4723-0参数

参数
长*宽*高 78.49mm(长度)
安装方式 支架安装
零件状态 在售
包装方式 散装

4723-0厂商介绍

Pomona Electronics是一家美国公司,专注于设计和制造电子测试和测量设备。该公司的产品广泛应用于电力系统、工业自动化、能源管理和教育等领域。

Pomona Electronics的主要产品分类包括:
1. 电流钳:用于测量交流和直流电流,适用于电气故障诊断和系统维护。
2. 万用表:多功能测量设备,可以测量电压、电流、电阻等参数。
3. 电力质量分析仪:用于监测和分析电力系统中的电压、电流和频率等参数。
4. 绝缘电阻测试仪:用于测试电气设备的绝缘性能,确保安全运行。

Pomona Electronics的优势在于:
1. 高精度:提供高精度的测量结果,满足严格的工业标准。
2. 可靠性:产品经过严格测试,确保在各种环境下稳定运行。
3. 用户友好:设计简单直观,易于操作和维护。
4. 技术创新:不断研发新技术,提高产品性能和功能。

4723-0数据手册

厂牌 PDF简要描述 下载
POMONA ELECTRONICS 其他工具 POMONA ELECTRONICS 4723-0 4723-0数据手册

4723-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
