4702-36-0

产品分类: 其他工具
厂牌: POMONA ELECTRONICS
产品描述: Banana Plug Accessory
供应商型号: 501-2318-ND
供应商: Digi-Key
标准整包数: 1
POMONA ELECTRONICS 其他工具 4702-36-0

4702-36-0概述

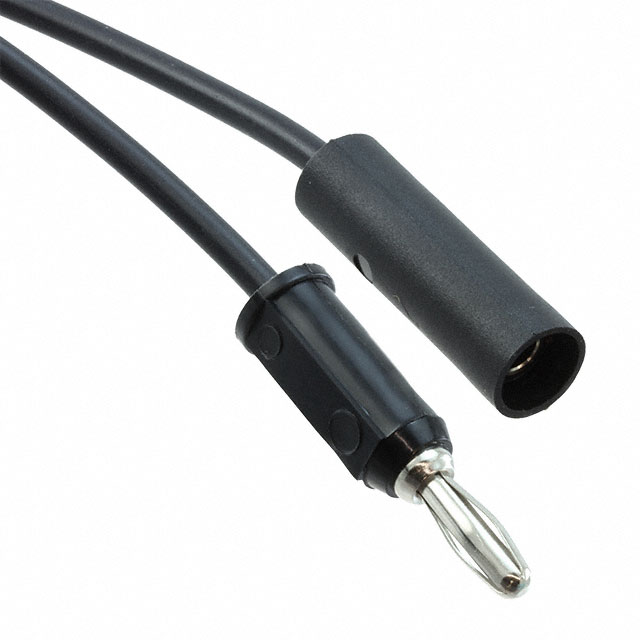

    Pomona® Model 4702 技术手册解析

    产品简介


    Pomona® Model 4702是一款用于连接香蕉插头和香蕉插孔的多功能电子元器件。其主要功能是作为导线的延长部分,同时也能提供电绝缘保护。这类产品广泛应用于实验室设备、电子测试仪器以及科研项目中,为各类实验提供可靠的连接解决方案。

    技术参数


    - 材料组成:
    - 连接插头:弹簧型,采用一种金属铍铜制成,符合Beryllium Copper 25标准(QQ-C-533)。
    - 表面处理:镍镀层,符合标准QQ-N-290 Class 2(最小厚度为0.0002英寸)。
    - 绝缘材料:聚丙烯,成型后与插头主体及导线结合,颜色与导线相匹配。
    - 最大操作温度:+55º C (+131º F)。

    - 连接插孔:
    - 材质:黄铜,符合HH标准(QQ-B-626),合金360。
    - 表面处理:镍镀层,符合标准QQ-N-290 Class 2(最小厚度为0.0002英寸)。
    - 绝缘材料:聚丙烯,成型后与插孔主体及导线结合,颜色与导线相匹配。
    - 最大操作温度:+55º C (+131º F)。
    - 额定值:
    - 操作温度:+55º C (+131º F)。
    - 操作电压:5000 W VDC。
    - 连续电流:15安培。

    产品特点和优势


    Model 4702 具备多项独特的功能和优势:
    - 双重用途:不仅可以作为延长导线使用,还能实现电气隔离。
    - 灵活扩展:无限数量的延长接头可以与任何香蕉插头跳线搭配使用。
    - 高可靠性:采用耐高温材料及精密加工工艺,确保长时间稳定运行。
    - 易于识别:通过标记“POMONA ELECTRONICS CALIF.”和导线标识符,方便管理和维护。

    应用案例和使用建议


    Model 4702常被应用于需要进行电气测试或信号传输的场合,例如实验室环境、设备调试和工程应用等。用户可根据实际情况选择不同长度的产品,以满足不同的布线需求。例如,在使用过程中如果发现插头和插孔的接触不良,可以考虑重新连接或者检查导线是否有破损。

    兼容性和支持


    - 兼容性:Model 4702与所有标准香蕉插头和插孔兼容,适用范围广。
    - 技术支持:如需进一步的技术支持,可联系厂商提供的技术支持邮箱:technicalsupport@pomonatest.com。

    常见问题与解决方案


    - 问题:如何更换损坏的插头?
    - 解决方案:请先断开电源并拆卸原有插头,然后安装新的插头,最后重新连接电源进行测试。
    - 问题:如何清洗产品?
    - 解决方案:可用软布轻轻擦拭,避免使用含有腐蚀性的清洁剂。

    总结和推荐


    综上所述,Pomona® Model 4702 是一款高性能、多功能的电子元器件,适用于各种实验和工程应用。凭借其坚固耐用的设计和可靠的操作性能,该产品在市场上具有较强的竞争力。如果您正在寻找一款高效的香蕉插头延长解决方案,Model 4702将是一个不错的选择。

4702-36-0参数

参数
长*宽*高 914.4mm(长度)
零件状态 在售
包装方式 散装

4702-36-0厂商介绍

Pomona Electronics是一家美国公司,专注于设计和制造电子测试和测量设备。该公司的产品广泛应用于电力系统、工业自动化、能源管理和教育等领域。

Pomona Electronics的主要产品分类包括:
1. 电流钳:用于测量交流和直流电流,适用于电气故障诊断和系统维护。
2. 万用表:多功能测量设备,可以测量电压、电流、电阻等参数。
3. 电力质量分析仪:用于监测和分析电力系统中的电压、电流和频率等参数。
4. 绝缘电阻测试仪:用于测试电气设备的绝缘性能,确保安全运行。

Pomona Electronics的优势在于:
1. 高精度:提供高精度的测量结果,满足严格的工业标准。
2. 可靠性:产品经过严格测试,确保在各种环境下稳定运行。
3. 用户友好:设计简单直观,易于操作和维护。
4. 技术创新:不断研发新技术,提高产品性能和功能。

4702-36-0数据手册

厂牌 PDF简要描述 下载
POMONA ELECTRONICS 其他工具 POMONA ELECTRONICS 4702-36-0 4702-36-0数据手册

4702-36-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 9.7656 ¥ 81.7259
25+ $ 9.7111 ¥ 81.2698
库存: 141
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 81.72
直接购买
加入购物车
