4846-X-24

产品分类: 同轴线缆
厂牌: POMONA ELECTRONICS
产品描述: Cable Assembly RG142B/U 0.609m 18AWG SMA to SMA M-M
供应商型号: 3292043
供应商: element14
标准整包数: 1

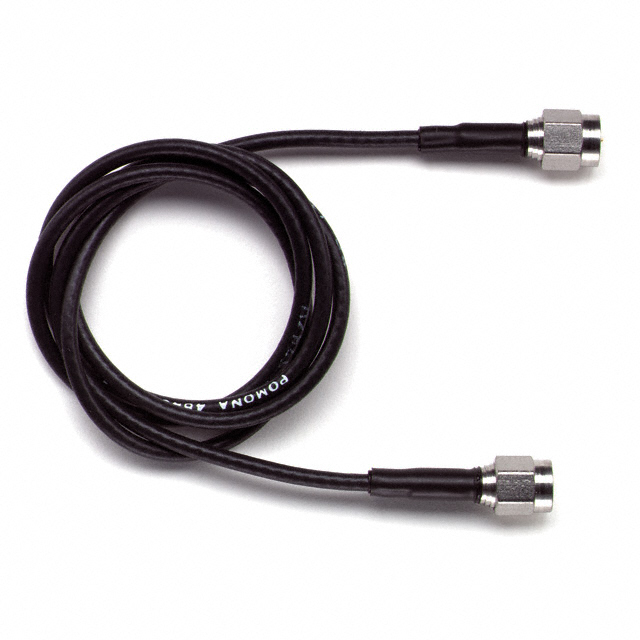

POMONA ELECTRONICS 同轴线缆 4846-X-24

4846-X-24概述


    产品简介


    Model 4846 SMA (Male)电缆组件是Pomona Electronics公司生产的高质量射频同轴电缆产品系列之一。该系列产品包括三种不同的电缆型号:RG174/U、RG316/U 和 RG142B/U,分别适用于不同的性能需求和经济要求。这些电缆组件广泛应用于各种电子设备中,如通信系统、雷达设备、测试仪器和其他需要高可靠性的高频传输场合。

    技术参数


    - 阻抗:所有型号均提供50欧姆阻抗。
    - 电容:每英尺的电容分别为:RG174/U为30.8 pF/ft,RG316/U和RG142B/U均为29.0 pF/ft。
    - 最大损耗:根据频率不同有所差异。RG174/U在1 GHz时的最大损耗为0.45 dB/ft,RG316/U在3 GHz时的最大损耗为0.56 dB/ft,而RG142B/U在12.4 GHz时的最大损耗为0.67 dB/ft。
    - 温度范围:所有型号均可在最高+85°C(+185°F)的工作温度下使用,部分型号可达到+200°C(+392°F)。
    - 连接器材料:采用不锈钢材质的SMA (Male)连接器,具有良好的耐腐蚀性和高可靠性。
    - 导体材料:根据不同的型号,中心导体采用了裸铜线、镀银铜包钢丝以及纯银镀铜包钢丝等多种材料,以满足不同的电气特性和耐用性要求。
    - 护套材料:外护套分别采用黑颜色的乙烯基(RG174/U)、棕色的氟塑料(FEP,RG316/U 和 RG142B/U),具备优异的机械强度和耐化学性。

    产品特点和优势


    - RG142B/U:Pomona公司的旗舰产品,具有双屏蔽层设计,能在高达12.4 GHz的频率下保持稳定的信号传输。其镀银铜包钢中心导体确保了低损耗和高效率。
    - RG316/U:为中等性能电缆,单屏蔽设计,能在3.0 GHz的频率下实现可靠的信号传输。虽然比不上RG142B/U的性能,但其价格更为亲民。
    - RG174/U:作为最经济的选择,该型号电缆在1.0 GHz的频率范围内表现出色。虽然在高端应用中的表现不如前两者,但在成本敏感的应用中仍具竞争力。

    应用案例和使用建议


    Model 4846电缆组件被广泛应用于各类高频通信系统中,例如雷达系统、无线基站和实验室测试设备等。考虑到其多样化的性能等级和长度选项,建议在选择具体型号时,根据应用的实际需求来决定。例如,在要求高性能和耐用性的场合,可以选择RG142B/U;而对于追求成本效益的场景,则可以考虑RG174/U或RG316/U。

    兼容性和支持


    Model 4846电缆组件兼容多种SMA (Male)接口的射频设备,这意味着它能够与广泛的商业产品无缝对接。此外,Pomona Electronics公司提供了专业的技术支持服务,包括技术咨询和技术问题解答,确保用户能够获得最佳的产品体验。

    常见问题与解决方案


    1. 问:如何确定所需的电缆长度?
    - 答:通常情况下,用户可以根据具体的应用需求和安装位置来选择合适的电缆长度。标准长度包括12英寸、24英寸、48英寸和60英寸,也可以根据客户要求定制其他长度。
    2. 问:如果需要非标准长度怎么办?
    - 答:若需订购非标准长度的电缆组件,可以通过联系销售团队或发送电子邮件至technicalsupport@pomonatest.com进行询价和定制。
    3. 问:如何正确处理电缆组件以避免损坏?
    - 答:应避免将电缆弯曲到小于其最小弯曲半径(通常为电缆直径的10倍),并防止过度拉伸和物理损伤。建议按照制造商提供的指导手册操作。

    总结和推荐


    Model 4846 SMA (Male)电缆组件是一款经过精心设计的高品质射频同轴电缆,其多样的型号和规格覆盖了从经济型到高性能的各种需求。无论是对性能有极高要求的专业应用还是普通用户的日常使用,Model 4846都是一款值得信赖的选择。凭借其出色的电气特性和耐用性,该产品在高频传输应用中表现出色,能够显著提升整体系统的性能和稳定性。因此,强烈推荐在相关应用中选用此款产品。

4846-X-24参数

参数
长*宽*高 609.6mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

4846-X-24厂商介绍

Pomona Electronics是一家美国公司,专注于设计和制造电子测试和测量设备。该公司的产品广泛应用于电力系统、工业自动化、能源管理和教育等领域。

Pomona Electronics的主要产品分类包括:
1. 电流钳:用于测量交流和直流电流,适用于电气故障诊断和系统维护。
2. 万用表:多功能测量设备,可以测量电压、电流、电阻等参数。
3. 电力质量分析仪:用于监测和分析电力系统中的电压、电流和频率等参数。
4. 绝缘电阻测试仪:用于测试电气设备的绝缘性能,确保安全运行。

Pomona Electronics的优势在于:
1. 高精度:提供高精度的测量结果,满足严格的工业标准。
2. 可靠性:产品经过严格测试,确保在各种环境下稳定运行。
3. 用户友好:设计简单直观,易于操作和维护。
4. 技术创新:不断研发新技术,提高产品性能和功能。

4846-X-24数据手册

厂牌 PDF简要描述 下载
POMONA ELECTRONICS 同轴线缆 POMONA ELECTRONICS 4846-X-24 4846-X-24数据手册

4846-X-24封装设计

查看详情并下载
Symbol
Footprint
3D Model
