B-60-1

产品分类: 其他工具
厂牌: POMONA ELECTRONICS

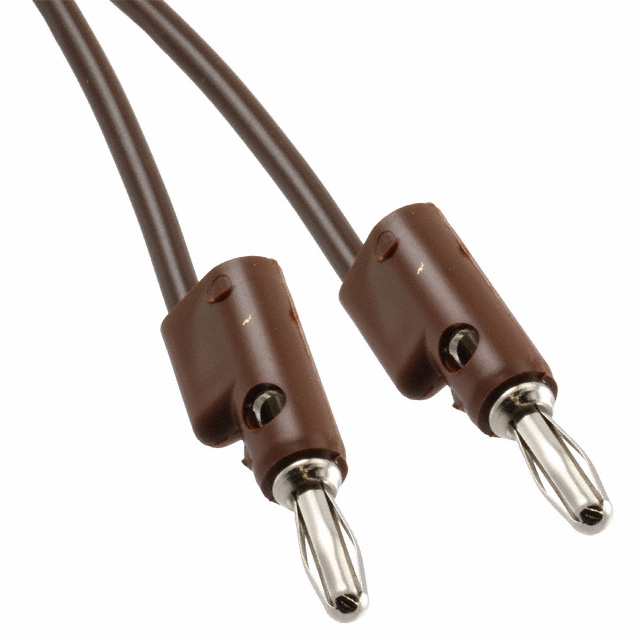

产品描述: Stack-Up Banana Plug Both Ends
供应商型号: 565-B-60-1
供应商: Mouser
标准整包数: 1
POMONA ELECTRONICS 其他工具 B-60-1

B-60-1概述

    Pomona Model B Stack-Up Banana Plug 技术手册解析

    1. 产品简介


    Pomona Model B Stack-Up Banana Plug 是一种适用于各种测试设备和仪器连接的多功能香蕉插头。这种香蕉插头可实现垂直和交叉堆叠,非常适合作为跳线或机箱盒中的连接组件。它的典型应用领域包括实验室测试、设备检修以及任何需要可靠、易于连接的场合。

    2. 技术参数


    - 材料
    - 接触件:铍铜弹簧,按 QQ-C-533,Alloy 172,Cond. HT 制造。
    - 插头主体:黄铜,按 QQ-B-626,Alloy 360,半硬质。
    - 表面处理:镍镀层,按 QQ-N-290 class 2,厚度 200/300 微英寸。
    - 绝缘体:聚丙烯,模具成型于插头主体和导线。
    - 颜色:匹配电线颜色。
    - 标记:型号标记“MODEL B-XX”。
    - 规格
    - 长度:标准长度包括 4 英寸(102 毫米)、8 英寸(203 毫米)、12 英寸(305 毫米)、18 英寸(457 毫米)、24 英寸(610 毫米)、36 英寸(914 毫米)、48 英寸(1219 毫米)、60 英寸(1524 毫米)和 72 英寸(1829 毫米)。可根据需求提供其他长度。
    - 颜色选项:黑色(-0)、棕色(-1)、红色(-2)、橙色(-3)、黄色(-4)、绿色(-5)、蓝色(-6)、紫色(-7)、灰色(-8)、白色(-9)。
    - 性能参数
    - 操作温度:最高 +55ºC(+131ºF)。
    - 操作电压:手持测试:最高 30VAC/60VDC;控制电压环境下的手持测试:最高 5000VWDC。
    - 电流承载能力:连续载流 15 安培。

    3. 产品特点和优势


    - 多样化连接方式:Model B Stack-Up Banana Plug 可以通过垂直和交叉堆叠实现多种连接方式,提供了极大的灵活性。
    - 耐用材料:采用高强度材料制成,确保长期稳定使用。
    - 宽泛的操作范围:能够在高温和高电压环境下稳定运行,适合多种应用场景。
    - 标准化标记系统:标记系统使得产品的识别和管理更加便捷,便于用户快速找到所需部件。

    4. 应用案例和使用建议


    - 应用案例:Model B Stack-Up Banana Plug 在实验室测试和设备检修中表现尤为出色。例如,在进行电气设备检测时,它能够快速建立连接,保证测试结果的准确性。
    - 使用建议:为了最大化利用其特性,建议用户在选择电缆长度时根据具体应用需求合理挑选。同时,在安装过程中注意保持良好的接触以确保性能稳定。

    5. 兼容性和支持


    - 兼容性:Model B Stack-Up Banana Plug 与型号 #1581、#2854 或标准香蕉插孔兼容。此外,还可以与大多数标准设备和工具配套使用。
    - 支持服务:Pomona 提供全面的技术支持,用户可以通过电话(800-241-2060)获得及时帮助。官网还提供了更多详细资料和用户指南。

    6. 常见问题与解决方案


    - 问题 1:电缆长度不合适。
    - 解决方案:联系供应商获取定制长度的产品。
    - 问题 2:颜色不符合要求。
    - 解决方案:参考订购信息部分,按所需颜色重新下单。
    - 问题 3:接触不良。
    - 解决方案:检查并清洁插头和插座,确保连接稳固。

    7. 总结和推荐


    Pomona Model B Stack-Up Banana Plug 具备优秀的电气特性和结构设计,适用于广泛的测试和实验应用。凭借其耐用材料和多样化连接方式,它在工业和实验室环境中表现出色。综合以上各方面因素,强烈推荐此款产品给需要高性能连接解决方案的用户。

B-60-1参数

参数
长*宽*高 152.4cm(长度)
零件状态 在售
包装方式 散装

B-60-1厂商介绍

Pomona Electronics是一家美国公司,专注于设计和制造电子测试和测量设备。该公司的产品广泛应用于电力系统、工业自动化、能源管理和教育等领域。

Pomona Electronics的主要产品分类包括:
1. 电流钳:用于测量交流和直流电流,适用于电气故障诊断和系统维护。
2. 万用表:多功能测量设备,可以测量电压、电流、电阻等参数。
3. 电力质量分析仪:用于监测和分析电力系统中的电压、电流和频率等参数。
4. 绝缘电阻测试仪:用于测试电气设备的绝缘性能,确保安全运行。

Pomona Electronics的优势在于:
1. 高精度:提供高精度的测量结果,满足严格的工业标准。
2. 可靠性:产品经过严格测试,确保在各种环境下稳定运行。
3. 用户友好:设计简单直观,易于操作和维护。
4. 技术创新:不断研发新技术,提高产品性能和功能。

B-60-1数据手册

厂牌 PDF简要描述 下载
POMONA ELECTRONICS 其他工具 POMONA ELECTRONICS B-60-1 B-60-1数据手册
