首页  >  产品百科  >  5301-24-2

5301-24-2

产品分类: 其他工具
厂牌: POMONA ELECTRONICS
产品描述:
供应商型号: 501-2220-ND
供应商: Digi-Key
标准整包数: 1
POMONA ELECTRONICS 其他工具 5301-24-2

5301-24-2概述

    SMD Grabber® Test Clip Patch Cord: A Comprehensive Guide

    1. 产品简介

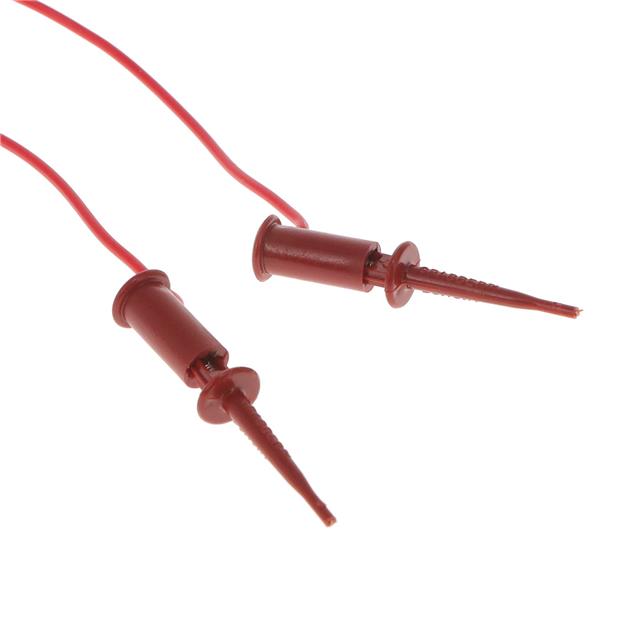

    Model 5301, 5303, 5521 SMD Grabber® Test Clip Patch Cord 是一款专为表面贴装设备(SMD)设计的临时跳线夹具。这些测试夹具特别适用于需要快速连接和断开表面贴装组件的情况。它们可用于多种测试和开发场景,包括手提式测试和受控电压环境下的手提式测试。此系列夹具的特点在于其多功能性,能够在多个应用领域中提供可靠的数据传输。

    2. 技术参数


    - 材料
    - 测试夹:不锈钢
    - 弹簧:不锈钢
    - 帽子:玻璃填充尼龙,颜色匹配导线颜色
    - 外壳:玻璃填充尼龙,颜色匹配导线颜色
    - 镀层:金镀层
    - 导线:22 AWG,PVC绝缘
    - 规格
    - 操作温度: 最大+102°C(+216°F)
    - 电压: 手持测试最大30VAC/60VDC;受控电压环境下的手持测试最大150WVDC
    - 电流: 最大0.5安培
    - 订购信息
    - 型号 5301-XX- 举例: 5301-12-2 表示长度为12英寸,颜色为红色。
    - 型号 5521 套件: 包含10个5301-24型号的夹具,每种颜色各1个。

    3. 产品特点和优势


    - 高效连接: 采用SMD Grabber®设计,可迅速连接和断开表面贴装组件,无需焊接或烙铁。
    - 耐用材料: 不锈钢制成的接触点和弹簧,加上金镀层,确保长期使用时的稳定性和可靠性。
    - 适应性强: 玻璃填充尼龙材质的帽子和外壳,既轻便又坚固,能够承受各种测试条件。
    - 多样化的长度和颜色选择: 可以根据需要选择不同长度和颜色的产品,方便识别和管理。

    4. 应用案例和使用建议


    应用案例:
    - 电路板调试: 在对复杂的PCB进行调试时,使用SMD Grabber®可以快速连接到SMD芯片,便于测试和验证电路功能。
    - 原型制作: 在开发新的电子产品原型时,可以通过这些测试夹具迅速连接和测试各个部分的功能。
    - 故障排查: 在处理电路故障时,SMD Grabber®能够帮助快速定位问题点,从而提高维修效率。
    使用建议:
    - 保持清洁: 使用前后请确保接触点和夹具表面无灰尘和杂质,避免影响连接质量。
    - 定期检查: 定期检查导线和连接部位,确保其处于良好状态,避免因老化导致的接触不良。
    - 正确使用: 在连接时轻轻按压夹具,使其紧密接触目标引脚,但不要用力过大,以免损坏夹具。

    5. 兼容性和支持


    - 兼容性: 这些测试夹具与市面上大多数SMD设备兼容,适用于多种表面贴装器件的测试。
    - 支持服务: 制造商提供了全面的技术支持服务,包括安装指导、使用说明和技术咨询,通过免费热线和电子邮件随时解答用户的疑问。

    6. 常见问题与解决方案


    - 问题: 连接后发现读数不准确。
    - 解决办法: 检查连接点是否有灰尘或杂质,确保接触良好。必要时清洁接触面,重新连接。

    - 问题: 使用一段时间后发现夹具松动。
    - 解决办法: 调整夹具的力度,使其紧固。如果夹具老化或磨损严重,建议更换新的夹具。

    7. 总结和推荐


    Model 5301, 5303, 5521 SMD Grabber® Test Clip Patch Cord凭借其高效、灵活和耐用的设计,成为电路板调试和原型制作的理想工具。其多样化的产品规格和全面的支持服务,进一步增强了其在市场上的竞争力。因此,强烈推荐给需要频繁进行表面贴装设备测试的专业人士和研发团队。
    希望以上内容能帮助您更好地了解这款SMD Grabber®测试夹具,如有任何疑问或需求,欢迎随时联系我们。

5301-24-2参数

参数
长*宽*高 609.6mm(长度)
零件状态 在售
包装方式 散装

5301-24-2厂商介绍

Pomona Electronics是一家美国公司,专注于设计和制造电子测试和测量设备。该公司的产品广泛应用于电力系统、工业自动化、能源管理和教育等领域。

Pomona Electronics的主要产品分类包括:
1. 电流钳:用于测量交流和直流电流,适用于电气故障诊断和系统维护。
2. 万用表:多功能测量设备,可以测量电压、电流、电阻等参数。
3. 电力质量分析仪:用于监测和分析电力系统中的电压、电流和频率等参数。
4. 绝缘电阻测试仪:用于测试电气设备的绝缘性能,确保安全运行。

Pomona Electronics的优势在于:
1. 高精度:提供高精度的测量结果,满足严格的工业标准。
2. 可靠性:产品经过严格测试,确保在各种环境下稳定运行。
3. 用户友好:设计简单直观,易于操作和维护。
4. 技术创新:不断研发新技术,提高产品性能和功能。

5301-24-2数据手册

厂牌 PDF简要描述 下载
POMONA ELECTRONICS 其他工具 POMONA ELECTRONICS 5301-24-2 5301-24-2数据手册

5301-24-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 14.6536 ¥ 122.6323
25+ $ 14.1311 ¥ 118.2597
库存: 24
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 122.63
直接购买
加入购物车
