B-4-6

产品分类: 其他工具
厂牌: POMONA ELECTRONICS
产品描述: Banana Plug Accessory
供应商型号: ET-2500922
供应商: 海外现货
标准整包数: 1

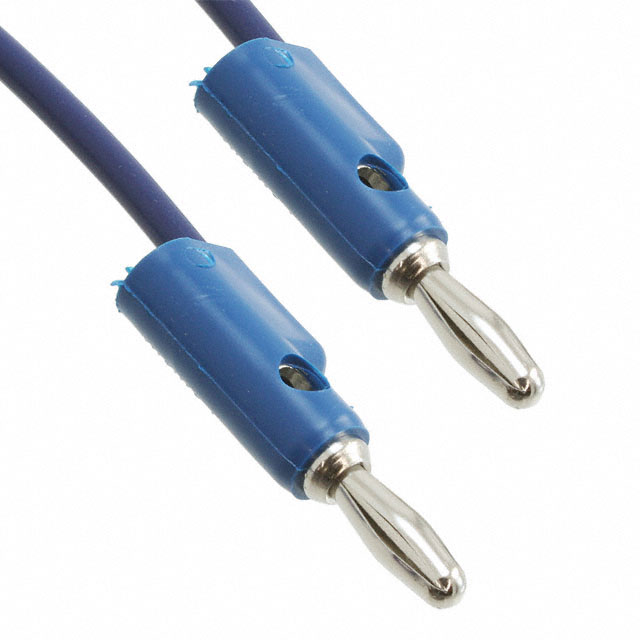

POMONA ELECTRONICS 其他工具 B-4-6

B-4-6概述

    Pomona Model B Stack-Up Banana Plug 技术手册解析

    产品简介


    Pomona Model B Stack-Up Banana Plug 是一款用于连接标准香蕉插孔(Banana Jack)的插头,适用于需要跳线或机箱盒的各种场合。它的主要功能包括提供可靠的电气连接,支持交叉和垂直堆叠,以实现更复杂的电路连接需求。

    技术参数


    - 连接器材料:弹簧采用铍铜材料,符合QQ-C-533标准;插头主体为黄铜,符合QQ-B-626标准,合金360,半硬状态。
    - 镀层:镍镀层,符合QQ-N-290类2标准,厚度为200至300微英寸。
    - 绝缘材料:聚丙烯材质,与插头主体及导线一体注塑成型。
    - 导线规格:18 AWG,绞合65股,每根36根铜丝,PVC绝缘,外径3.66mm(0.144英寸)。
    - 颜色:插头主体颜色与导线颜色一致。
    - 额定参数:
    - 最大工作温度:+55°C(+131°F)
    - 手持测试最大电压:30VAC/60VDC
    - 控制环境下的手部脱离测试最大电压:5000WVDC
    - 持续电流:15安培

    产品特点和优势


    Pomona Model B Stack-Up Banana Plug 的独特之处在于其支持交叉和垂直堆叠,这使其成为复杂电路连接的理想选择。此外,这款插头通过严格的材料和制造工艺标准保证了高可靠性和耐用性。这些特性使得它在实验室、工业现场以及教学环境中具有很高的应用价值。

    应用案例和使用建议


    Pomona Model B Stack-Up Banana Plug 可用于各种实验和测量场景,如电压测量、电阻测量等。对于那些需要频繁重新配置电路的场合,这款插头能够提供稳定可靠的连接。为了确保最佳性能,建议在安装过程中仔细检查所有连接点,并确保导线接头紧固无误。

    兼容性和支持


    Pomona Model B Stack-Up Banana Plug 能够与 Model #1581、2854 或其他标准香蕉插孔匹配。此外,制造商提供了多种客户服务和支持选项,包括销售、技术支持和技术文档下载,以便用户获取所需的信息和帮助。

    常见问题与解决方案


    - Q: 插头无法牢固连接到插座上?
    - A: 检查插头是否有损坏或变形,并确保插座干净无尘。
    - Q: 使用过程中出现过热现象?
    - A: 确保使用的电压不超过额定值,并避免长时间过载使用。
    - Q: 导线断裂?
    - A: 确认导线接头连接良好,避免过度弯曲导线。

    总结和推荐


    总体而言,Pomona Model B Stack-Up Banana Plug 是一款高性能且易于使用的电子元器件产品。其独特的堆叠功能、高品质材料和广泛的适用范围使其在市场上具备显著的竞争优势。对于需要在实验或工业环境中进行频繁电路连接的应用,强烈推荐使用此款产品。

B-4-6参数

参数
长*宽*高 101.6mm(长度)
零件状态 在售
包装方式 散装

B-4-6厂商介绍

Pomona Electronics是一家美国公司,专注于设计和制造电子测试和测量设备。该公司的产品广泛应用于电力系统、工业自动化、能源管理和教育等领域。

Pomona Electronics的主要产品分类包括:
1. 电流钳:用于测量交流和直流电流,适用于电气故障诊断和系统维护。
2. 万用表:多功能测量设备,可以测量电压、电流、电阻等参数。
3. 电力质量分析仪:用于监测和分析电力系统中的电压、电流和频率等参数。
4. 绝缘电阻测试仪:用于测试电气设备的绝缘性能,确保安全运行。

Pomona Electronics的优势在于:
1. 高精度:提供高精度的测量结果,满足严格的工业标准。
2. 可靠性:产品经过严格测试,确保在各种环境下稳定运行。
3. 用户友好:设计简单直观,易于操作和维护。
4. 技术创新:不断研发新技术,提高产品性能和功能。

B-4-6数据手册

厂牌 PDF简要描述 下载
POMONA ELECTRONICS 其他工具 POMONA ELECTRONICS B-4-6 B-4-6数据手册

B-4-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
