首页  >  产品百科  >  1756-48

1756-48

产品分类: 其他工具
厂牌: POMONA ELECTRONICS
产品描述: Patch Cord Accessory
供应商型号: 501-2133-ND
供应商: Digi-Key
标准整包数: 1
POMONA ELECTRONICS 其他工具 1756-48

1756-48概述

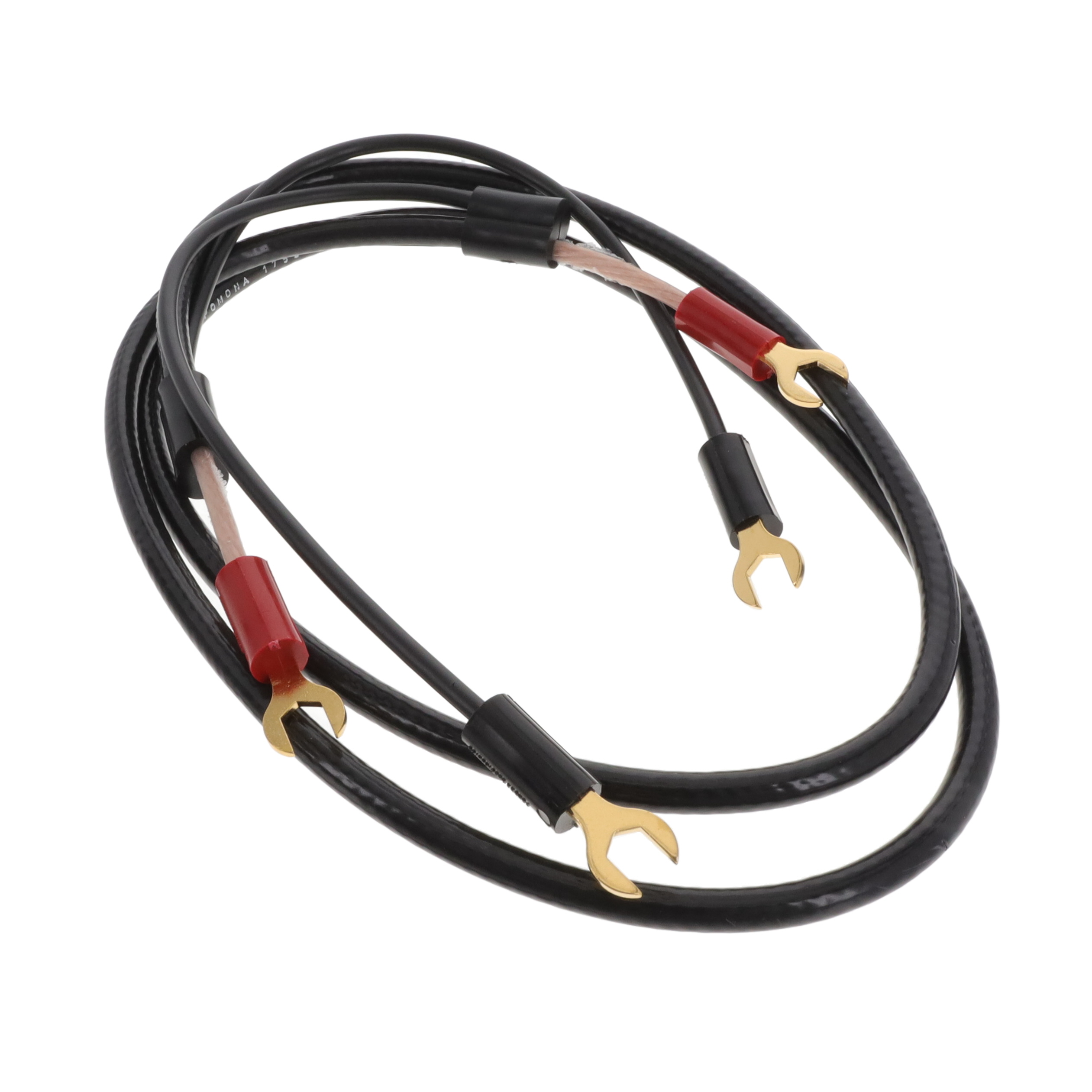

    Pomona Electronics Model 1756 Shielded Low Voltage Spade Lug Patch Cord

    1. 产品简介


    Pomona Electronics的Model 1756是一款专为低电压精密测量设计的测试附件。这种屏蔽式低电压叉形插头线缆主要用于各种需要高精度电压测量的应用场合,如实验室测试、工业控制系统等。其独特的设计可以显著降低热电动势(Thermal EMF)的影响,确保测量结果的准确性。

    2. 技术参数


    - 尺寸单位: 英寸(inches)
    - 材料:
    - 叉形插头:ETP(电解软铜)110铜合金,半硬态,镀金
    - 绝缘层:聚丙烯,模压成型于叉形插头主体及电线
    - 颜色:红色和黑色
    - 铭牌:“POMONA ELECTRONICS CALIF”
    - 电缆:
    - 线规:12 AWG;股数:7 x 38/36裸铜
    - 编织裸铜屏蔽层
    - 内绝缘层:天然聚乙烯,外径:.153" (3.89mm)
    - 外护套:PVC,颜色:黑色,外径:.246" (6.25mm)
    - 铭牌:“POMONA 1756-XX”
    - 屏蔽导线:
    - 线规:18 AWG;股数:65 x 36 t.c.;PVC绝缘层,外径:.144" (3.66mm)
    - 额定参数:
    - 电压: 交流电:不超过30 VRMS/60 VDC;自由手使用条件下的最大电压:2000 VRMS
    - 温度: 最大工作温度:+55°C (+131°F)
    - 电流: 最大电流:20安培

    3. 产品特点和优势


    - 热电动势(Thermal EMF)最小化: Model 1756采用镀金铜合金插头,大大减少了热电动势对低微伏和纳伏级测量结果的影响。
    - 干扰抑制: 插头与电线屏蔽层相连,有效减少外部干扰、相互作用或泄漏现象。
    - 耐用性与可靠性: 材料选择经过严格考量,确保了线缆在恶劣环境下仍能保持良好的性能。
    - 适用范围广泛: 适用于多种测量应用,特别是对精度要求较高的场合。

    4. 应用案例和使用建议


    - 应用场景: 适合用于高精度电压测量系统,如实验室、工业自动化等领域。
    - 使用建议: 在进行精密测量时,务必注意电压不要超过2000 VRMS,并确保所有连接点正确无误。为防止热电动势影响,建议定期检查插头接触情况。

    5. 兼容性和支持


    - 兼容性: 适用于多种标准设备接口,具体兼容性请参考产品手册。
    - 技术支持: 如需更多帮助,请联系技术支持部门。技术支持邮箱:technicalsupport@pomonatest.com。

    6. 常见问题与解决方案


    - 问题1: 测量时出现不稳定读数。
    - 解决方案: 检查所有连接点,确保插头接触良好,没有松动。同时检查电压是否超过限制值。
    - 问题2: 电缆屏蔽效果不佳。
    - 解决方案: 确认屏蔽层完整无损,若损坏请更换新线缆。
    - 问题3: 插头镀金层剥落。
    - 解决方案: 如发现镀金层剥落,请及时更换以避免热电动势影响。

    7. 总结和推荐


    Pomona Electronics的Model 1756是一款高性能的低电压叉形插头线缆,具有出色的抗干扰能力和高精度测量能力。对于那些对测量结果有极高要求的应用场合来说,这是一款非常值得推荐的产品。不过,在使用过程中需要注意按照规范操作,以充分发挥其性能并延长使用寿命。

1756-48参数

参数
长*宽*高 121.92cm(长度)
零件状态 在售
包装方式 散装

1756-48厂商介绍

Pomona Electronics是一家美国公司,专注于设计和制造电子测试和测量设备。该公司的产品广泛应用于电力系统、工业自动化、能源管理和教育等领域。

Pomona Electronics的主要产品分类包括:
1. 电流钳:用于测量交流和直流电流,适用于电气故障诊断和系统维护。
2. 万用表:多功能测量设备,可以测量电压、电流、电阻等参数。
3. 电力质量分析仪:用于监测和分析电力系统中的电压、电流和频率等参数。
4. 绝缘电阻测试仪:用于测试电气设备的绝缘性能,确保安全运行。

Pomona Electronics的优势在于:
1. 高精度:提供高精度的测量结果,满足严格的工业标准。
2. 可靠性:产品经过严格测试,确保在各种环境下稳定运行。
3. 用户友好:设计简单直观,易于操作和维护。
4. 技术创新:不断研发新技术,提高产品性能和功能。

1756-48数据手册

厂牌 PDF简要描述 下载
POMONA ELECTRONICS 其他工具 POMONA ELECTRONICS 1756-48 1756-48数据手册

1756-48封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 69.0456 ¥ 664.4992
25+ $ 68.0551 ¥ 654.9666
库存: 9
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 664.49
