3782-60-6

产品分类: 其他工具
厂牌: POMONA ELECTRONICS
产品描述: Test Lead Accessory
供应商型号: ET-3127076
供应商: 海外现货
标准整包数: 1
POMONA ELECTRONICS 其他工具 3782-60-6

3782-60-6概述


    产品简介

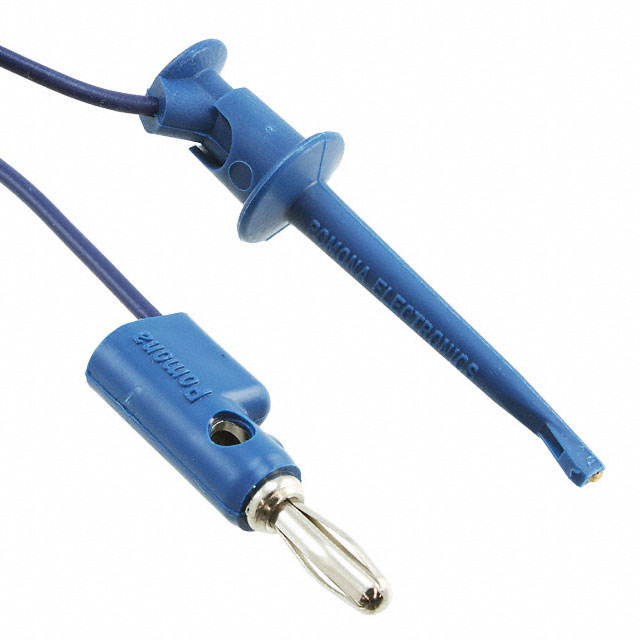

    产品名称: Minigrabber® Test Clip To Stacking Banana Plug (型号:3782)
    产品类型: 测试夹具
    主要功能: 这款Minigrabber®测试夹具专为方便测试而设计,能够从香蕉插孔提供Minigrabber输出。它适用于多种测试场景,特别适合手头或固定位置的测试任务。
    应用领域: 适用于实验室、研发部门、生产线上的电路测试、设备维护和故障排查。

    技术参数


    - 连接端: 第一端为Minigrabber,第二端为可堆叠的香蕉插头。
    - 材料:
    - 接触部分:铍铜(接触点),不锈钢(弹簧)
    - 表面处理:金镀层(接触点),镍镀层(插头)
    - 绝缘材料:玻璃填充尼龙(第一端),聚丙烯(第二端)
    - 电缆规格: 20 AWG,绞线数41×36 T.C.,PVC绝缘,直径2.21 mm
    - 温度范围: 最大+55°C(+131°F)
    - 电压等级: 手持测试:30V AC/60V DC;固定位置测试:300 WVDC
    - 电流: 持续5安培

    产品特点和优势


    - 多功能性: 既能提供Minigrabber输出,又能通过垂直和交叉堆叠的方式灵活使用。
    - 材料坚固耐用: 铍铜和不锈钢材料确保了长期使用下的可靠性和稳定性。
    - 多样化长度选择: 标准长度包括12英寸、24英寸、36英寸、48英寸和60英寸,满足不同测试需求。
    - 颜色选择: 提供黑、红、黄、绿、蓝五种颜色选项,便于识别和管理。
    - 品牌信誉: Pomona Electronics以其高质量产品和服务在业内享有盛誉。

    应用案例和使用建议


    应用案例:
    1. 手持测试: 在实验室内进行快速检测,检查电路板上的特定引脚。
    2. 固定位置测试: 在生产线上的在线测试系统中,确保电压和电流处于安全范围内。
    使用建议:
    - 确保测试环境温度不超过+55°C,避免过热损坏测试夹具。
    - 对于高电压测试,尽量选择长电缆版本,保持足够安全距离。
    - 根据测试要求选择合适颜色的电缆,以便于管理和减少误操作。

    兼容性和支持


    - 兼容性: 可以匹配Pomona型号1581或其他标准香蕉插头。
    - 支持信息: 技术支持热线电话:800-490-2361,电子邮件:technicalsupport@pomonatest.com。

    常见问题与解决方案


    1. 问题: 测试时电压显示不稳定。
    - 解决方案: 检查测试夹具和连接点是否松动或氧化,必要时清洁并重新连接。
    2. 问题: 电缆线断裂或磨损。
    - 解决方案: 使用电缆护套保护电缆,避免过度弯曲或机械损伤。若已损坏,更换相同型号的新电缆。

    总结和推荐


    综述:
    这款Minigrabber®测试夹具通过其坚固的材料、多样的长度选择以及可靠的电气性能,在电路测试和设备维护方面表现出色。无论是手持测试还是固定位置测试,它都能提供稳定且安全的解决方案。
    推荐意见:
    鉴于其强大的功能、广泛的应用场景以及良好的客户支持,我们强烈推荐该产品用于需要频繁进行电路测试和设备维护的场合。

3782-60-6参数

参数
长*宽*高 152.4cm(长度)
零件状态 在售
包装方式 散装

3782-60-6厂商介绍

Pomona Electronics是一家美国公司,专注于设计和制造电子测试和测量设备。该公司的产品广泛应用于电力系统、工业自动化、能源管理和教育等领域。

Pomona Electronics的主要产品分类包括:
1. 电流钳:用于测量交流和直流电流,适用于电气故障诊断和系统维护。
2. 万用表:多功能测量设备,可以测量电压、电流、电阻等参数。
3. 电力质量分析仪:用于监测和分析电力系统中的电压、电流和频率等参数。
4. 绝缘电阻测试仪:用于测试电气设备的绝缘性能,确保安全运行。

Pomona Electronics的优势在于:
1. 高精度:提供高精度的测量结果,满足严格的工业标准。
2. 可靠性:产品经过严格测试,确保在各种环境下稳定运行。
3. 用户友好:设计简单直观,易于操作和维护。
4. 技术创新:不断研发新技术,提高产品性能和功能。

3782-60-6数据手册

厂牌 PDF简要描述 下载
POMONA ELECTRONICS 其他工具 POMONA ELECTRONICS 3782-60-6 3782-60-6数据手册

3782-60-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
