B-4-5

产品分类: 其他工具
厂牌: POMONA ELECTRONICS
产品描述: Stack-Up Banana Plug
供应商型号: B-4-5
供应商: Master
标准整包数: 5

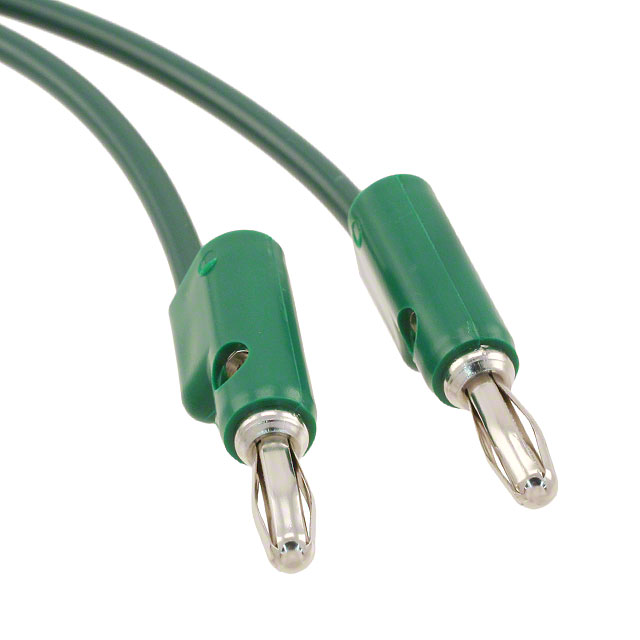

POMONA ELECTRONICS 其他工具 B-4-5

B-4-5概述


    产品简介


    型号B Stack-Up香蕉插头
    该产品是一种两端均为香蕉插头的堆叠型插头,特别适用于手持测试工具以及控制电压环境下的测试。型号B插头通过直接连接和垂直堆叠的方式,能够方便快捷地构建跳线或者为机箱盒子提供连接点。其广泛应用于电路测试、实验设备搭建及各种需要临时性电气连接的应用场景。

    技术参数


    - 材料:弹簧采用铍铜(BeCu),符合QQ-C-533标准;插头主体采用黄铜(Brass),符合QQ-B-626标准,合金360,半硬态。
    - 电镀:镍镀层,符合QQ-N-290第2类,厚度在200到300微英寸之间。
    - 绝缘体:聚丙烯材料,模具成型并固定在插头主体和电线周围。
    - 颜色:与电缆颜色匹配。
    - 标记:“MODEL B-XX”。
    - 电线规格:18AWG导线,绞合65股,每股直径36 T.C.,PVC绝缘,外径3.66mm(0.144英寸)。
    - 长度选项:可选长度包括:4英寸(102毫米)、8英寸(203毫米)、12英寸(305毫米)、18英寸(457毫米)、24英寸(610毫米)、36英寸(914毫米)、48英寸(1219毫米)、60英寸(1524毫米)以及72英寸(1829毫米)。其他长度可按需定制。
    - 工作温度:最高操作温度为+55°C(+131°F)。
    - 工作电压:手持测试时,最大交流电压30V,直流电压60V;在控制电压环境下,最高直流耐压5000V。
    - 电流承载能力:连续电流可达15安培。

    产品特点和优势


    - 兼容性高:能够与型号#1581、2854的标准香蕉插孔完美对接,亦可以与其他通用香蕉插孔匹配使用。
    - 灵活多变:可实现直接连接和垂直堆叠两种方式,非常适合于组装复杂的电路系统或实验平台。
    - 适用性强:能够在多种电气环境条件下进行安全可靠的测试和测量。
    - 安全性高:具备优异的热稳定性和电气特性,保障使用者的操作安全。

    应用案例和使用建议


    该型号B插头常用于电子电路测试、电源线路检测、传感器接口等领域。具体来说,在实验室环境中,它可用于搭建临时电路或连接测试设备;在工业应用中,可以作为便携式检测仪器的一部分,辅助完成现场检测任务。
    使用建议:
    1. 安装前检查:确保所有电气设备处于断电状态,防止短路或触电事故的发生。
    2. 连接稳固:正确选择合适的长度,确保插头与插座之间的连接紧密可靠。
    3. 注意温度限制:使用过程中避免超过规定的最高工作温度,以保证长期稳定的电气性能。

    兼容性和支持


    本产品支持与多种型号的香蕉插孔进行匹配使用,尤其适合配合型号#1581和2854的设备。制造商提供全面的技术支持服务,包括但不限于电话咨询和技术文档下载等,帮助客户解决使用过程中可能遇到的各种问题。

    常见问题与解决方案


    1. 问题:插头接触不良
    - 解决办法:请检查插头和插座的清洁情况,确保无氧化层或其他杂质阻碍接触。必要时,可使用细砂纸轻轻打磨接触面,然后再重新插入。
    2. 问题:使用过程中温度过高
    - 解决办法:如发现设备温度异常升高,应立即停止使用并检查负载是否超出额定值。如有过载现象,应及时调整电路配置以减少热量产生。

    总结和推荐


    总体而言,型号B插头凭借其优良的材料选择、广泛的适用范围以及可靠的性能表现,在各类电子测试和实验项目中展现出了较高的实用价值。特别是对于需要频繁更换连接点或搭建临时电路的场合,这种插头能显著提高工作效率并降低操作风险。因此,我强烈推荐这一款产品给相关领域的专业人士和爱好者。

B-4-5参数

参数
长*宽*高 101.6mm(长度)
零件状态 在售
包装方式 散装

B-4-5厂商介绍

Pomona Electronics是一家美国公司,专注于设计和制造电子测试和测量设备。该公司的产品广泛应用于电力系统、工业自动化、能源管理和教育等领域。

Pomona Electronics的主要产品分类包括:
1. 电流钳:用于测量交流和直流电流,适用于电气故障诊断和系统维护。
2. 万用表:多功能测量设备,可以测量电压、电流、电阻等参数。
3. 电力质量分析仪:用于监测和分析电力系统中的电压、电流和频率等参数。
4. 绝缘电阻测试仪:用于测试电气设备的绝缘性能,确保安全运行。

Pomona Electronics的优势在于:
1. 高精度:提供高精度的测量结果,满足严格的工业标准。
2. 可靠性:产品经过严格测试,确保在各种环境下稳定运行。
3. 用户友好:设计简单直观,易于操作和维护。
4. 技术创新:不断研发新技术,提高产品性能和功能。

B-4-5数据手册

厂牌 PDF简要描述 下载
POMONA ELECTRONICS 其他工具 POMONA ELECTRONICS B-4-5 B-4-5数据手册

B-4-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 9.683 ¥ 82.015
25+ $ 8.7963 ¥ 73.1376
50+ $ 8.5565 ¥ 71.1438
100+ $ 7.897 ¥ 65.6256
250+ $ 7.6699 ¥ 62.8084
500+ $ 7.5538 ¥ 61.8581
1000+ $ 7.5538 ¥ 61.8581
库存: 5
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 410.07
