首页  >  产品百科  >  B-72-6

B-72-6

产品分类: 其他工具
厂牌: POMONA ELECTRONICS
产品描述: Banana Plug Accessory
供应商型号: B-72-6
供应商: Master
标准整包数: 3
POMONA ELECTRONICS 其他工具 B-72-6

B-72-6概述


    产品简介

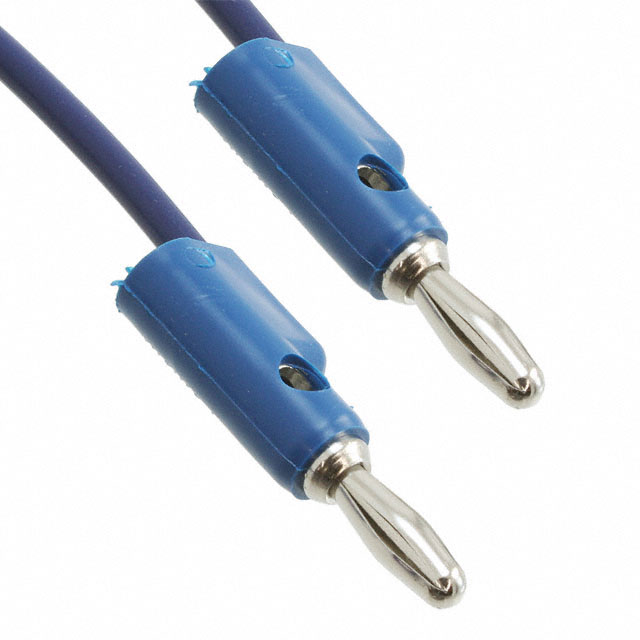

    Pomona® Model B Stack-Up Banana Plug 是一款适用于多种测试和测量场合的高性能插头。该产品主要用于提供跳线或安装在机箱内,能够方便地与其他标准香蕉插座(如型号#1581、2854)连接。此外,它还具备交叉和垂直堆叠功能,使其在复杂的接线环境中表现出色。Model B Banana Plug 广泛应用于手控测试、受控电压环境下的测试等多种场景。

    技术参数


    - 尺寸:所有尺寸均以英寸为单位。公差(除非另有说明):.xx = ±.02 英寸 (.51 毫米),.xxx = ± .005 英寸 (.127 毫米)。
    - 材料:
    - 弹簧:铍铜,符合 QQ-C-533 标准,条件 HT。
    - 插头主体:黄铜,符合 QQ-B-626 标准,合金 360,半硬。
    - 表面处理:镍涂层,符合 QQ-N-290 类 2 标准,厚度 200/300 微英寸。
    - 绝缘体:聚丙烯,模塑到插头主体和电线。
    - 电线规格:18 AWG,65 条直径为 36 t.c. 的绞合线,PVC 绝缘,外径为 3.66 (0.144) 英寸。
    - 颜色:电线的颜色与订购信息相关。
    - 额定值:
    - 工作温度:最高 +55ºC (+131ºF)。
    - 工作电压:手持测试时最大 30VAC/60 VDC;受控电压环境下最大 5000 WVDC。
    - 额定电流:连续 15 安培。
    - 订购信息:Model B-XX-。其中 XX 表示电缆长度,标准长度包括 4 英寸 (102)、8 英寸 (203)、12 英寸 (305)、18 英寸 (457)、24 英寸 (610)、36 英寸 (914)、48 英寸 (1219)、60 英寸 (1524) 和 72 英寸 (1829)。其他长度可根据要求报价。

    产品特点和优势


    - 通用性强:Model B 插头可与多种标准香蕉插座配合使用,便于更换和升级现有设备。
    - 灵活性高:具有交叉和垂直堆叠功能,适应复杂接线需求。
    - 耐用性好:采用高品质材料和表面处理工艺,确保长期稳定运行。
    - 操作简便:便于手持测试和自动化测试环境,满足不同应用场景的需求。

    应用案例和使用建议


    应用案例
    Model B 插头广泛应用于实验室测试、工业控制系统、汽车测试等领域。例如,在一个汽车测试系统中,工程师可以利用 Model B 插头快速搭建复杂的电路系统,进行各项电气测试。
    使用建议
    - 正确选择长度:根据具体的应用需求选择合适的电缆长度,避免过长或过短带来的不便。
    - 注意接线:确保电线连接牢固,避免松动导致接触不良。
    - 维护保养:定期清洁插头和插座,防止灰尘和氧化影响其性能。

    兼容性和支持


    Model B 插头与其他标准香蕉插座兼容,可轻松替换或添加至现有的测试系统中。制造商提供技术支持热线,包括销售和技术支持服务,帮助客户解决使用过程中的任何问题。

    常见问题与解决方案


    1. Q: 如何选择正确的电缆长度?
    A: 根据实际应用场景的接线距离,选择最合适的电缆长度。避免选择过长或过短的电缆,以免影响测试效果。
    2. Q: 如何保持插头的清洁?
    A: 使用柔软的布料轻轻擦拭插头和插座,避免使用腐蚀性的清洁剂。
    3. Q: 如何应对插头松动问题?
    A: 确保电线与插头连接紧密,并定期检查电线是否有损坏。如果发现松动,重新紧固电线连接。

    总结和推荐


    Pomona® Model B Stack-Up Banana Plug 在设计和性能上表现出色,适合各种测试和测量场合。其通用性强、灵活性高且易于维护的特点使其在市场上具有很强的竞争力。对于需要频繁进行测试的实验室或工业控制系统而言,Model B 插头是一个非常值得推荐的选择。

B-72-6参数

参数
长*宽*高 182.88cm(长度)
零件状态 在售
包装方式 散装

B-72-6厂商介绍

Pomona Electronics是一家美国公司,专注于设计和制造电子测试和测量设备。该公司的产品广泛应用于电力系统、工业自动化、能源管理和教育等领域。

Pomona Electronics的主要产品分类包括:
1. 电流钳:用于测量交流和直流电流,适用于电气故障诊断和系统维护。
2. 万用表:多功能测量设备,可以测量电压、电流、电阻等参数。
3. 电力质量分析仪:用于监测和分析电力系统中的电压、电流和频率等参数。
4. 绝缘电阻测试仪:用于测试电气设备的绝缘性能,确保安全运行。

Pomona Electronics的优势在于:
1. 高精度:提供高精度的测量结果,满足严格的工业标准。
2. 可靠性:产品经过严格测试,确保在各种环境下稳定运行。
3. 用户友好:设计简单直观,易于操作和维护。
4. 技术创新:不断研发新技术,提高产品性能和功能。

B-72-6数据手册

厂牌 PDF简要描述 下载
POMONA ELECTRONICS 其他工具 POMONA ELECTRONICS B-72-6 B-72-6数据手册

B-72-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.9485 ¥ 116.3844
5+ $ 10.8905 ¥ 106.0789
25+ $ 9.8972 ¥ 94.6348
50+ $ 9.6247 ¥ 92.0292
100+ $ 8.8828 ¥ 84.8904
250+ $ 8.6299 ¥ 81.2708
500+ $ 8.4928 ¥ 79.9793
1000+ $ 8.4928 ¥ 79.9793
库存: 3
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 116.38
