4243-2

厂牌: POMONA ELECTRONICS
产品描述: Conn Binding Post 1/1 POS ST Panel Mount 2 Port
供应商型号: 501-2315-ND
供应商: Digi-Key
标准整包数: 1
POMONA ELECTRONICS 香蕉和尖头连接器 - 接线柱 4243-2

4243-2概述

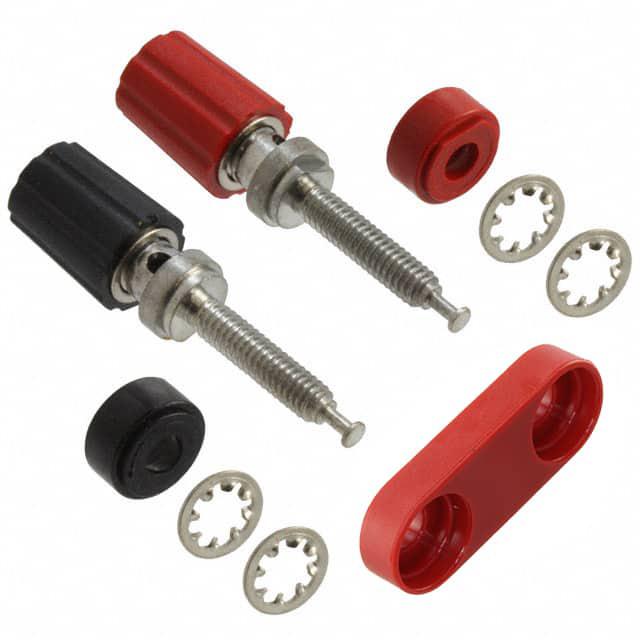

    Pomona® Model 4243 Double Binding Post Assembly

    1. 产品简介


    Pomona® Model 4243 双绑线柱装配件是一种适用于面板安装的多功能电子元器件。它接受标准香蕉插头(banana plugs),能够在厚度为1.57到6.35毫米(0.062到0.250英寸)的各种面板上安装。这款装配件广泛应用于手提测试工具和受控电压环境下的固定测试设备,能够提供安全可靠的电气连接。

    2. 技术参数


    - 尺寸: 所有尺寸单位均为英寸,精度:.xx = ±.02 (0.51 mm),.xxx = ± .005 (0.127 mm)
    - 材料:
    - 绝缘捕捉式拇指螺母:黄铜,表面处理:镀锡黄铜
    - 绝缘体:聚碳酸酯
    - 安装底座:聚碳酸酯
    - 锁紧垫圈:钢
    - 六角螺母:黄铜
    - 绑线柱:镀锡黄铜
    - 额定值:
    - 电压:手持测试:最大30VAC/60VDC;免手持测试在受控电压环境下:最大2500WVDC
    - 工作温度:最高+115°C (+239°F)
    - 电流:15安培
    - 订购信息: Model 4243-,代表安装底座颜色,-0表示黑色,-2表示红色
    - 订购示例:4243-2 颜色为红色

    3. 产品特点和优势


    Pomona® Model 4243 的主要优势包括:
    - 多功能适用性:支持多种面板厚度,适用于不同的应用场景。
    - 高可靠性:通过镀锡黄铜材质提供持久的电气连接。
    - 安全设计:最高可承受2500WVDC的电压,在受控环境中提供安全的测试条件。
    - 易于安装:配备绝缘捕捉式拇指螺母,方便快速安装。

    4. 应用案例和使用建议


    - 应用案例: 这款双绑线柱装配件在各种测试设备中广泛应用,如手持测试仪和固定测试装置。
    - 使用建议:
    - 在进行安装时,确保面板的厚度符合要求,以避免损坏组件。
    - 使用前检查所有的电气连接,确保没有短路风险。
    - 定期检查绝缘材料的状况,确保其保持良好的电气隔离性能。

    5. 兼容性和支持


    - 兼容性: 此装配件可以与各种标准香蕉插头兼容,适用于不同类型的测试仪器。
    - 支持: Pomona公司提供专业的技术支持和售后服务,如有任何疑问,可通过提供的联系电话获得帮助。

    6. 常见问题与解决方案


    - 问题: 插入插头后,接触不良。
    - 解决方案: 检查并确保所有组件正确安装,没有松动。必要时重新安装绑线柱。
    - 问题: 温度过高导致的过热。
    - 解决方案: 确保设备在指定的工作温度范围内运行。如果超过最大允许温度,减少电流负载。

    7. 总结和推荐


    Pomona® Model 4243 双绑线柱装配件以其高可靠性和多功能性,在测试和测量设备中表现出色。该产品提供了出色的电气连接和安全性,适合在各种环境中使用。对于需要在不同测试条件下提供稳定连接的应用,我们强烈推荐使用这款产品。

4243-2参数

参数
长*宽*高 11.18mm(长度)
安装方式 面板安装
零件状态 在售
包装方式 散装

4243-2厂商介绍

Pomona Electronics是一家美国公司,专注于设计和制造电子测试和测量设备。该公司的产品广泛应用于电力系统、工业自动化、能源管理和教育等领域。

Pomona Electronics的主要产品分类包括:
1. 电流钳:用于测量交流和直流电流,适用于电气故障诊断和系统维护。
2. 万用表:多功能测量设备,可以测量电压、电流、电阻等参数。
3. 电力质量分析仪:用于监测和分析电力系统中的电压、电流和频率等参数。
4. 绝缘电阻测试仪:用于测试电气设备的绝缘性能,确保安全运行。

Pomona Electronics的优势在于:
1. 高精度:提供高精度的测量结果,满足严格的工业标准。
2. 可靠性:产品经过严格测试,确保在各种环境下稳定运行。
3. 用户友好:设计简单直观,易于操作和维护。
4. 技术创新:不断研发新技术,提高产品性能和功能。

4243-2数据手册

厂牌 PDF简要描述 下载
POMONA ELECTRONICS 香蕉和尖头连接器 - 接线柱 POMONA ELECTRONICS 4243-2 4243-2数据手册
