4233-2

产品分类: 其他工具
厂牌: POMONA ELECTRONICS
产品描述: Pomona 钩夹, 额定电流3A, 2mm 针尖
供应商型号: 4233-2
供应商: Master
标准整包数: 10
POMONA ELECTRONICS 其他工具 4233-2

4233-2概述

    Pomona Electronics Model 4233 Do-It-Yourself Micrograbber® & Test Clip Kits 技术手册

    产品简介

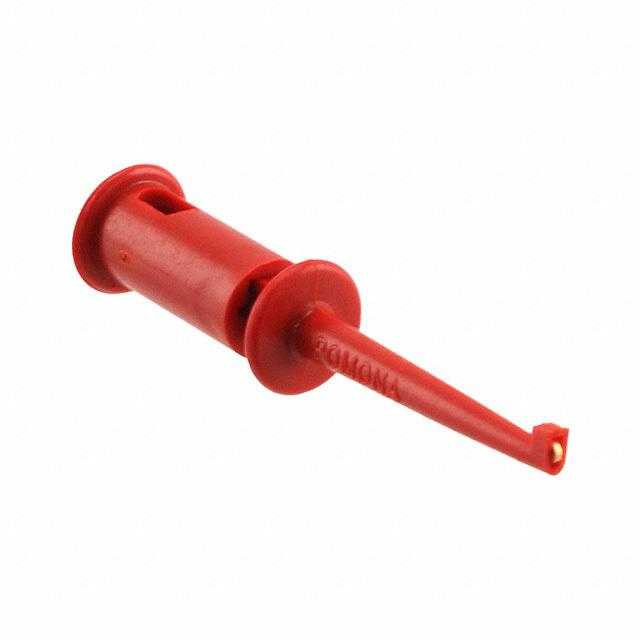

    Pomona Electronics 的 Model 4233 Do-It-Yourself Micrograbber® & Test Clip Kits 是一种专为连接小型电路板组件设计的产品。它适合那些需要灵活且可靠的电路测试解决方案的工程师和技术人员。这款测试夹具套装包含了所有必要的工具和材料,以便用户自己动手组装出符合特定需求的测试夹具。

    技术参数


    - 尺寸:所有尺寸单位为英寸(inches)。公差(除非另有注明):.xx = ±.02 英寸(0.51 毫米),.xxx = ±0.005 英寸(0.127 毫米)。
    - 操作温度范围:最大 +102°C(+216°F)。
    - 电压:最大手部自由使用的电压为 150 VRMS。CE合规下,当电压超过 30 VRMS/60 VDC时,不应手持操作。
    - 电流:最大 3 安培。
    - 材料:
    - 接触点:铍铜,合金 165(符合 QQ-C-533,1/4 HM)。
    - 弹簧:不锈钢 302。
    - 表面处理:接触点表面镀金,符合 MIL-G-45204, Type 1, Class 00 规范。
    - 绝缘体:玻璃填充尼龙。
    - 标记:产品标有“POMONA”,“GRABBER®”,“4233”。

    产品特点和优势


    - 灵活性:能够连接到各种小型电路板组件上,适用于多种测试和开发场景。
    - 定制化:可以与 Pomona 其他型号的产品如 6383, 5173, 3690, 122505A 等组合,通过 DIY 方法创建符合个人需求的定制电缆。
    - 材料耐久性:采用高品质材料制成,确保长期稳定运行。
    - 安全可靠:最高可承受 150 VRMS 的电压,适用于大多数常规应用场合。

    应用案例和使用建议


    此测试夹具套装广泛应用于电子设计与研发阶段,特别是在需要快速搭建临时测试环境的场合。例如,在对嵌入式系统进行调试时,可使用此套件实现更便捷的线路连接和信号检测。
    使用建议:
    1. 在组装过程中,需严格按照装配步骤操作,尤其是焊接时应避免焊锡溢出超出指定区域。
    2. 使用前检查所有部件是否完好无损,特别是导电部分和绝缘层。
    3. 对于高电压应用,务必遵循安全指南,避免直接用手握住测试夹具进行操作。

    兼容性和支持


    该产品与 Pomona 的其他相关型号完全兼容,便于用户构建复杂的测试平台。Pomona 提供了详细的装配指导文档和专业技术支持服务,以确保用户能够顺利完成组装并充分利用产品的各项功能。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后焊锡溢出 | 重新检查焊接过程,确保焊锡不超过规定的范围。|
    | 测试时出现接触不良 | 检查接触点是否清洁,必要时使用细砂纸轻轻打磨。|

    总结和推荐


    总体来看,Pomona Electronics 的 Model 4233 Do-It-Yourself Micrograbber® & Test Clip Kits 是一款极具性价比且多功能的测试工具。它不仅提供了一种灵活的连接方式,还具有良好的耐用性和安全性。因此,无论是初学者还是经验丰富的工程师,这款产品都将是他们理想的选择。强烈推荐给任何需要高效、便捷测试解决方案的专业人士。

4233-2参数

参数
长*宽*高 43.43mm(长度)
安装方式 导线安装,焊接安装
零件状态 在售
包装方式 散装

4233-2厂商介绍

Pomona Electronics是一家美国公司,专注于设计和制造电子测试和测量设备。该公司的产品广泛应用于电力系统、工业自动化、能源管理和教育等领域。

Pomona Electronics的主要产品分类包括:
1. 电流钳:用于测量交流和直流电流,适用于电气故障诊断和系统维护。
2. 万用表:多功能测量设备,可以测量电压、电流、电阻等参数。
3. 电力质量分析仪:用于监测和分析电力系统中的电压、电流和频率等参数。
4. 绝缘电阻测试仪:用于测试电气设备的绝缘性能,确保安全运行。

Pomona Electronics的优势在于:
1. 高精度:提供高精度的测量结果,满足严格的工业标准。
2. 可靠性:产品经过严格测试,确保在各种环境下稳定运行。
3. 用户友好:设计简单直观,易于操作和维护。
4. 技术创新:不断研发新技术,提高产品性能和功能。

4233-2数据手册

厂牌 PDF简要描述 下载
POMONA ELECTRONICS 其他工具 POMONA ELECTRONICS 4233-2 4233-2数据手册

4233-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 4.7725 ¥ 40.4231
50+ $ 4.3273 ¥ 35.9797
100+ $ 4.1965 ¥ 34.8922
250+ $ 3.8584 ¥ 32.064
500+ $ 3.7453 ¥ 30.6699
1000+ $ 3.6398 ¥ 29.8059
2500+ $ 3.587 ¥ 29.374
5000+ $ 3.587 ¥ 29.374
库存: 120
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 404.23
