5697-24

产品分类: 同轴线缆
厂牌: POMONA ELECTRONICS

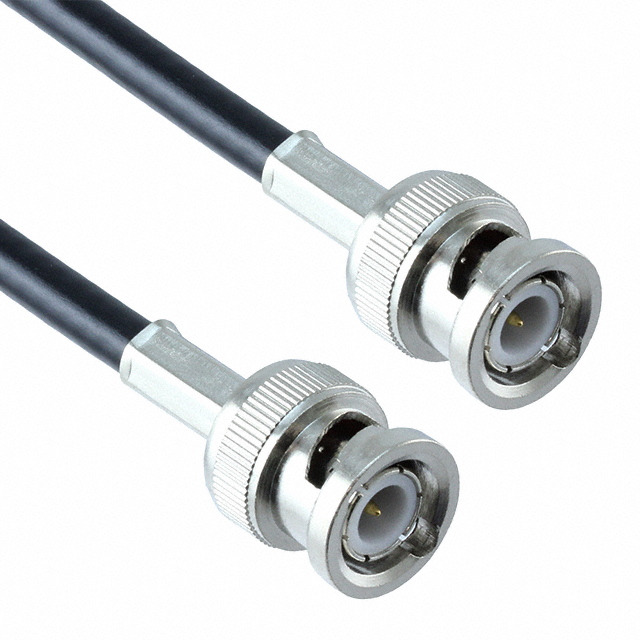

产品描述: Cable Assembly Coaxial 0.609m BNC to BNC M-M
供应商型号: 3292049
供应商: 海外现货
标准整包数: 1
POMONA ELECTRONICS 同轴线缆 5697-24

5697-24概述


    产品简介


    Model 5697 BNC Male 50 Ohm Cable 是一款高性能的同轴电缆,专为高精度信号传输而设计。此款电缆继承了Pomona系列一贯的高品质标准,提供卓越的稳定性和可靠性。它广泛应用于实验室测试设备、通信系统、工业自动化设备等领域,是专业级电子测量和信号传输的理想选择。

    技术参数


    | 参数名称 | 规格/值 |

    | 连接头类型 | BNC Male |
    | 阻抗 | 50 Ohms |
    | 材料 | Body 和 Center Contact:黄铜 |
    | 表面处理 | Body:耐腐蚀镀层;Center Contact:金镀层 |
    | 电缆型号 | RG58C/U |
    | 外径 | 0.195 英寸(5 毫米) |
    | 标记 | "POMONA 5697" |
    | 电压等级 | 屏蔽/地线:30VAC/60VDC 最大值;中心导体/屏蔽层:500V RMS 最大值 |
    | 工作温度 | 最高 +80°C(+176°F) |
    | 长度选项 | 标准长度:12"(305 mm)、18"(457 mm)、24"(610 mm)、36"(914 mm)、48"(1219 mm)、60"(1524 mm)、72"(1829 mm)、96"(2438 mm)、120"(3048 mm)、144"(3658 mm)、180"(4572 mm)、240"(6096 mm)、300"(7620 mm)、360"(9144 mm)、600"(15240 mm) |

    产品特点和优势


    - 高可靠性和耐用性:采用黄铜材质的接头配合金镀层设计,确保长期使用的稳定性与信号完整性。
    - 兼容性强:与多种设备无缝对接,适用于广泛的行业应用。
    - 标准化设计:符合最新版本的技术规范,所有规格均具有权威性和前瞻性。
    - 灵活定制:提供多样化的长度选择,满足不同场景需求。

    应用案例和使用建议


    应用案例:
    1. 实验室设备间的信号传输。
    2. 工业现场的数据采集和监控系统。
    3. 高频通信网络的安装调试。
    使用建议:
    - 确保连接头完全插入设备接口以避免信号损耗。
    - 在高温环境中使用时需注意散热,避免超过额定温度上限。
    - 定期检查电缆外皮是否有破损,必要时更换以保障信号质量。

    兼容性和支持


    - 兼容性:支持所有符合BNC接口标准的设备,如示波器、频谱分析仪等。
    - 技术支持:可通过Pomona官方提供的技术支持热线获取帮助。
    - 售后服务:制造商承诺产品质量保证,并提供长期维护服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 确保插头牢固插入,清洁接头触点。 |
    | 信号干扰 | 检查接地是否良好,避免长距离布线增加噪声。 |
    | 温度过高导致性能下降 | 降低工作负载,使用风扇辅助降温。 |

    总结和推荐


    Model 5697 BNC Male 50 Ohm Cable 是一款品质卓越、功能全面的同轴电缆,适用于多种专业场景。凭借其高精度、高可靠性和多样化的长度选项,该产品在市场上具备极强的竞争优势。无论是实验室测试还是工业应用,这款电缆都能出色完成任务。我们强烈推荐此产品给需要稳定信号传输的专业用户。
    推荐指数:★★★★★

    如果您有任何疑问或需要进一步咨询,请联系Pomona官方客服热线:800-490-2361。

5697-24参数

参数
长*宽*高 609.6mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

5697-24厂商介绍

Pomona Electronics是一家美国公司,专注于设计和制造电子测试和测量设备。该公司的产品广泛应用于电力系统、工业自动化、能源管理和教育等领域。

Pomona Electronics的主要产品分类包括:
1. 电流钳:用于测量交流和直流电流,适用于电气故障诊断和系统维护。
2. 万用表:多功能测量设备,可以测量电压、电流、电阻等参数。
3. 电力质量分析仪:用于监测和分析电力系统中的电压、电流和频率等参数。
4. 绝缘电阻测试仪:用于测试电气设备的绝缘性能,确保安全运行。

Pomona Electronics的优势在于:
1. 高精度:提供高精度的测量结果,满足严格的工业标准。
2. 可靠性:产品经过严格测试,确保在各种环境下稳定运行。
3. 用户友好:设计简单直观,易于操作和维护。
4. 技术创新:不断研发新技术,提高产品性能和功能。

5697-24数据手册

厂牌 PDF简要描述 下载
POMONA ELECTRONICS 同轴线缆 POMONA ELECTRONICS 5697-24 5697-24数据手册

5697-24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 208.1631
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 208.16
直接购买
加入购物车
