5360-0

产品分类: 其他工具
厂牌: POMONA ELECTRONICS
产品描述: Conn Test Clip 1 POS ST Cable Mount 1 Port
供应商型号: 2526714
供应商: 海外现货
标准整包数: 1
POMONA ELECTRONICS 其他工具 5360-0

5360-0概述

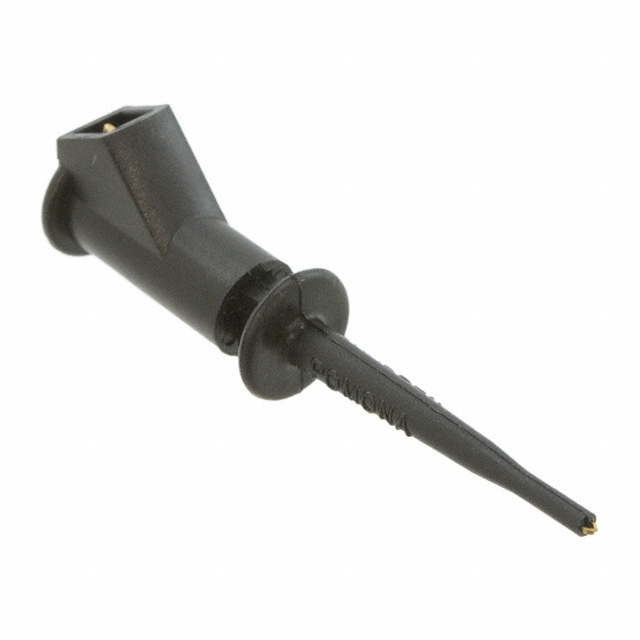

    Pomona® SMD Grabber® Test Clip 技术手册

    产品简介


    Pomona® 的 SMD Grabber® 测试夹是一种专为测试表面贴装(Surface-Mounted)封装而设计的产品,特别适用于脚距(Pin-to-Pin Spacing)仅为0.635毫米(0.025英寸)的细间距组件。这种夹具主要用于检测SOIC(Small Outline Integrated Circuit)、SOJ(Small Outline J-lead Package)、PLCC(Plastic Leaded Chip Carrier)等类型的小型集成电路。它广泛应用于电子制造和维修领域,尤其是在电路板上对小尺寸封装的快速测试中表现出色。

    技术参数


    - 产品型号: Model 5360
    - 产品尺寸: 所有尺寸单位为英寸
    - 公差: (除特殊标注外)精度等级为.02英寸(0.51毫米),.005英寸(0.127毫米)
    - 使用温度: 最大102°C(216°F)
    - 工作电压: 交流电30伏特/直流电60伏特
    - 电流承载能力: 0.5安培
    - 材料:
    - 第一端:不锈钢,选择性镀金;绝缘体:填充玻璃尼龙
    - 第二端:磷青铜,镀金方形针座
    - 兼容性: 适配Model #4772或4741方形引脚插座

    产品特点和优势


    - 精确接触: 该测试夹采用类似钳子的设计,能够稳定抓取各种小型集成电路的引脚,确保稳定的电气连接。
    - 易于操作和携带: 其圆形设计和小巧体积使其在实际操作中非常方便,便于携带和存放。
    - 高耐温性: 能够在高达102°C的工作环境中正常工作,保证测试过程中的可靠性和稳定性。
    - 适应性强: 可以轻松连接到不同类型的方形引脚插座,提高其在不同场景下的适用性。

    应用案例和使用建议


    - 应用案例: 在对新型电子设备进行电路调试时,工程师可以使用这款测试夹迅速检测SOIC封装的芯片是否有故障。比如,在检查新生产的电路板上的某个关键芯片是否正常工作时,只需将测试夹正确放置即可立即获取测试结果。
    - 使用建议: 在测试过程中,为了确保良好的接触,建议先清洁待测器件的引脚,避免灰尘和氧化物影响测试结果。同时,根据不同的测试需求,可以选择不同颜色的测试夹,以实现更好的区分管理。

    兼容性和支持


    - 兼容性: 该测试夹能够适配Model #4772或4741方形引脚插座,确保了在多种设备间的通用性。
    - 支持服务: Pomona公司提供专业的技术支持,如有任何疑问,可发送邮件至technicalsupport@pomonatest.com咨询。此外,他们还提供产品的订购及售后支持服务。

    常见问题与解决方案


    - 问题: 测试夹无法稳定抓住某些引脚?
    - 解决方案: 检查并调整测试夹的位置,确保与被测引脚紧密接触。如果问题仍然存在,尝试更换新的测试夹。
    - 问题: 测试结果不稳定?
    - 解决方案: 清洁所有引脚,特别是那些长时间未使用的部分。重新校准仪器,确保测量条件一致。

    总结和推荐


    Pomona® SMD Grabber® 测试夹凭借其独特的设计、出色的耐用性和高精度,成为现代电子产品测试的理想选择。它不仅在测试过程中表现出优异的性能,还能适应多种不同类型的电路板和芯片,大大提高了测试效率。强烈推荐电子制造和维修行业使用此款产品。

5360-0参数

参数
长*宽*高 43.94mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 散装

5360-0厂商介绍

Pomona Electronics是一家美国公司,专注于设计和制造电子测试和测量设备。该公司的产品广泛应用于电力系统、工业自动化、能源管理和教育等领域。

Pomona Electronics的主要产品分类包括:
1. 电流钳:用于测量交流和直流电流,适用于电气故障诊断和系统维护。
2. 万用表:多功能测量设备,可以测量电压、电流、电阻等参数。
3. 电力质量分析仪:用于监测和分析电力系统中的电压、电流和频率等参数。
4. 绝缘电阻测试仪:用于测试电气设备的绝缘性能,确保安全运行。

Pomona Electronics的优势在于:
1. 高精度:提供高精度的测量结果,满足严格的工业标准。
2. 可靠性:产品经过严格测试,确保在各种环境下稳定运行。
3. 用户友好:设计简单直观,易于操作和维护。
4. 技术创新:不断研发新技术,提高产品性能和功能。

5360-0数据手册

厂牌 PDF简要描述 下载
POMONA ELECTRONICS 其他工具 POMONA ELECTRONICS 5360-0 5360-0数据手册

5360-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
