5268-C-24

产品分类: 同轴线缆
厂牌: POMONA ELECTRONICS
产品描述:
供应商型号: ET-2406229
供应商: 海外现货
标准整包数: 1
POMONA ELECTRONICS 同轴线缆 5268-C-24

5268-C-24概述

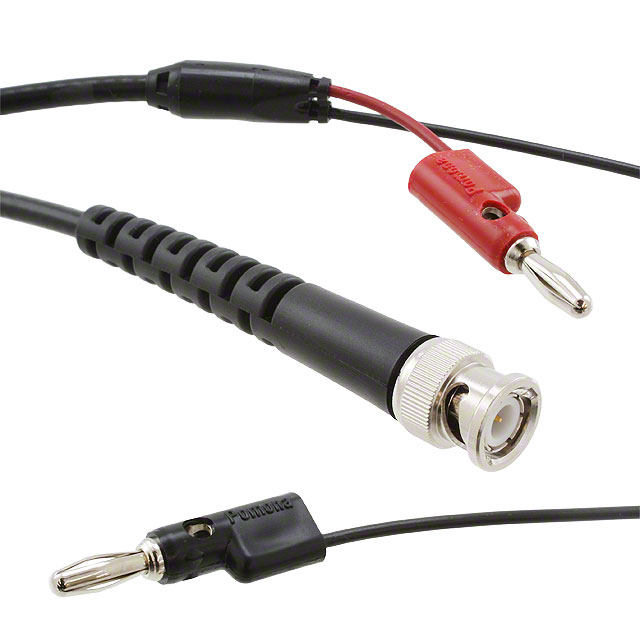

    Pomona Model 5268 BNC (Male) to Single Stackable Banana Plug

    产品简介


    Pomona Model 5268是一款专为测试仪器设计的适配器,能够将BNC接口的测试设备连接到香蕉插孔上。该适配器广泛应用于电子测试和测量领域,包括实验室、研发机构以及工业应用等。它的出现解决了不同接口标准之间的兼容性问题,提高了测试设备的灵活性和适用范围。

    技术参数


    - 连接器类型:BNC(公头)到单个香蕉插头
    - 材料:
    - BNC连接器:主体采用黄铜并镀镍,中心针采用黄铜并镀金,阻抗50欧姆
    - 护套:PVC,黑色
    - 电缆:RG58C/U,阻抗50欧姆(标称),每英尺电容30.8皮法,外径0.195英寸(5.0毫米),标称颜色黑色
    - 标记:POMONA 5268-C-XX
    - 成型护线套:PVC,黑色
    - 引出线:20AWG,41 x 36根绞合线,PVC绝缘,直径0.087英寸(2.21毫米)
    - 香蕉插头:主体为黄铜并镀镍,弹簧为铍铜并镀镍,绝缘体为聚丙烯,颜色:一个黑色,一个红色
    - 额定参数:
    - 工作温度:最高50°C(+122°F)
    - 电压:
    - 手持测试:最高30VAC/60VDC
    - 无监控的手持测试:最高500WVDC
    - 长度:标准长度有12英寸(30.5厘米)、24英寸(60.96厘米)、36英寸(91.44厘米)、48英寸(121.92厘米)和60英寸(152.40厘米)。可根据需要定制其他长度。

    产品特点和优势


    1. 高集成度:BNC连接器、电缆分支和香蕉插头直接注塑成型到电缆中,提供了额外的拉力强度。
    2. 多功能性:香蕉插头可以堆叠在另一侧或旁边,增加了测试的灵活性。
    3. 坚固耐用:所有关键部件均选用优质材料,确保长时间使用的可靠性。
    4. 兼容性强:不仅适用于手持测试,还适用于特定条件下的无监控测试。

    应用案例和使用建议


    - 实验室测试:可将BNC接口的示波器或其他测试仪器连接到需要香蕉插孔的设备上。
    - 教育用途:在教学环境中方便学生进行实验操作。
    - 使用建议:在测试过程中,尽量避免对适配器施加过大的外力,以免损坏连接器。

    兼容性和支持


    Pomona Model 5268与市场上大多数BNC接口的测试仪器和香蕉插孔设备兼容。制造商提供了详尽的技术支持,包括安装指导、故障排除等。如有任何疑问或需求,可随时联系技术支持团队。

    常见问题与解决方案


    1. 问题:连接不稳固
    - 解决方法:检查插头和插座是否清洁,并确保正确插入。
    2. 问题:电压指示异常
    - 解决方法:确认测试环境的电压是否在设备的额定范围内,并检查接线是否正确。
    3. 问题:插头损坏
    - 解决方法:如发现插头损坏,建议及时更换以保证测试的安全性。

    总结和推荐


    综上所述,Pomona Model 5268是一款集多种优点于一体的BNC至香蕉插头转换适配器。它不仅拥有良好的物理特性,还具备出色的性能和广泛的适用范围。对于需要频繁进行不同接口转换的应用场合,该产品无疑是最佳选择。强烈推荐用于各种测试和测量环境中。

5268-C-24参数

参数
长*宽*高 609.6mm(长度)
零件状态 在售
包装方式 散装

5268-C-24厂商介绍

Pomona Electronics是一家美国公司,专注于设计和制造电子测试和测量设备。该公司的产品广泛应用于电力系统、工业自动化、能源管理和教育等领域。

Pomona Electronics的主要产品分类包括:
1. 电流钳:用于测量交流和直流电流,适用于电气故障诊断和系统维护。
2. 万用表:多功能测量设备,可以测量电压、电流、电阻等参数。
3. 电力质量分析仪:用于监测和分析电力系统中的电压、电流和频率等参数。
4. 绝缘电阻测试仪:用于测试电气设备的绝缘性能,确保安全运行。

Pomona Electronics的优势在于:
1. 高精度:提供高精度的测量结果,满足严格的工业标准。
2. 可靠性:产品经过严格测试,确保在各种环境下稳定运行。
3. 用户友好:设计简单直观,易于操作和维护。
4. 技术创新:不断研发新技术,提高产品性能和功能。

5268-C-24数据手册

厂牌 PDF简要描述 下载
POMONA ELECTRONICS 同轴线缆 POMONA ELECTRONICS 5268-C-24 5268-C-24数据手册

5268-C-24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 60.7131 ¥ 564.3286
库存: 3
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 564.32
直接购买
加入购物车
